Deutsch (DE)
32

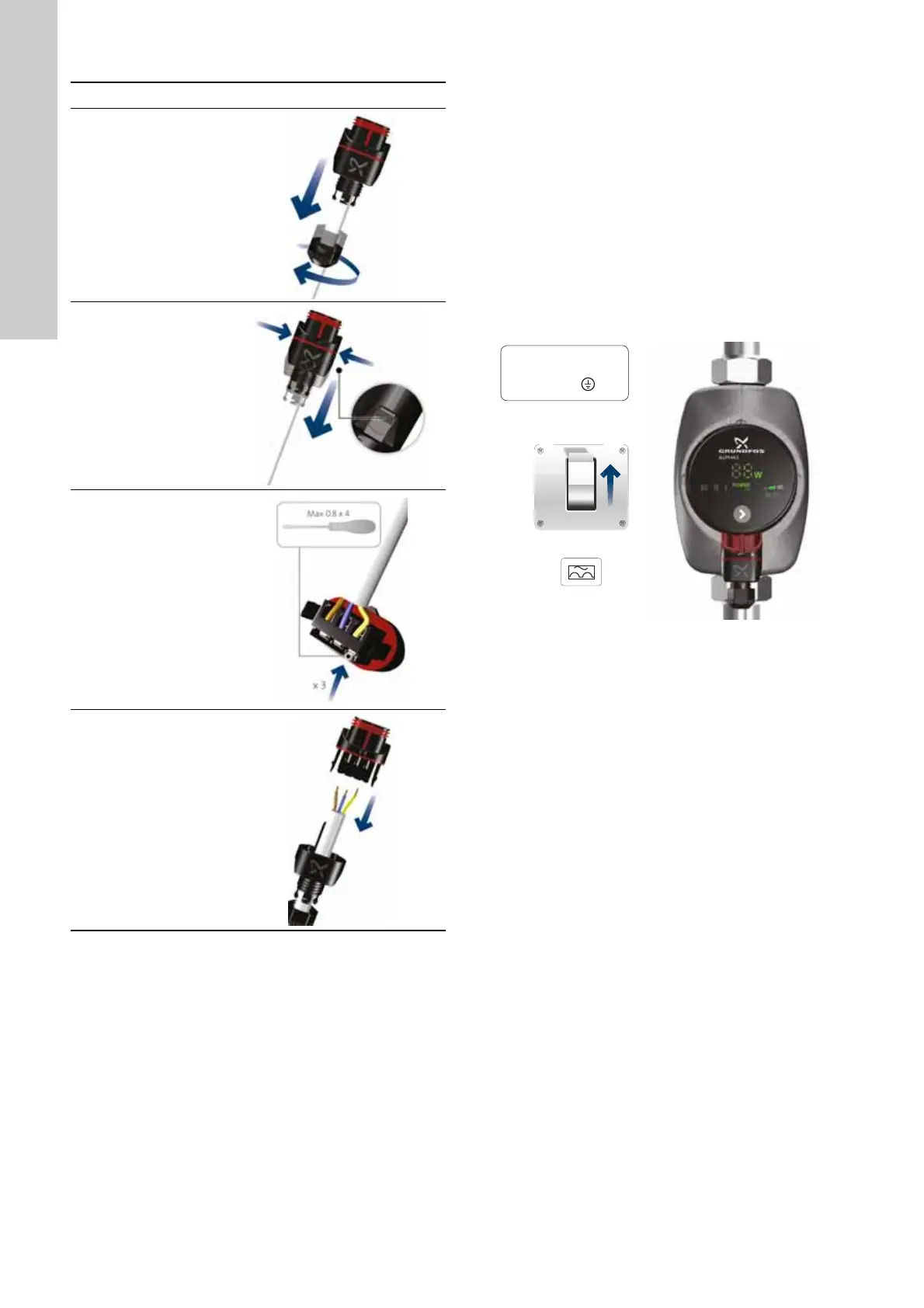

4.2 Auseinanderbauen des Steckers
5. Inbetriebnahme des Produkts
5.1 Vor der Inbetriebnahme
Schalten Sie die Pumpe erst ein, wenn die Anlage vollständig mit
Flüssigkeit befüllt und entlüftet wurde. Stellen Sie sicher, dass der
erforderliche Mindesteingangsdruck am Pumpeneinlass vorliegt.
Siehe Abschnitt 9. Technische Daten. Siehe für Anweisungen
zum Entlüften der Anlage Abschnitt 5.3 Entlüften der Pumpe und
5.4 Entlüften der Heizungsanlage.
5.2 Erstinbetriebnahme
Schalten Sie nach dem Montieren des Produkts (siehe Abschnitt
3. Produktinstallation) die Stromversorgung ein. Die Leuchte am
Bedienfeld zeigt an, dass die Stromversorgung eingeschaltet ist.
Siehe Abb. 7.
Die Pumpe wurde werkseitig auf die mittlere Proportional-
druck-Kennlinie (PP2) eingestellt.
Abb. 7 Einschalten der Pumpe
Schritt Maßnahme Abbildung
1
Lösen Sie die Kabel-
verschraubung und
ziehen Sie sie vom
Stecker ab.
TM05 5545 3812
2
Ziehen Sie die Ste-
ckerabdeckung ab,
indem Sie beide Sei-
ten der Abdeckung
zusammendrücken.
TM05 5546 3812
3
Verwenden Sie die
Leitplatte, um alle
drei Kabelleiter
gleichzeitig zu
lösen.
Sollte die Leitplatte
nicht vorhanden
sein, lösen Sie die
Kabelleiter einzeln,
indem Sie vorsichtig
mit einem Schrau-
bendreher in die
Klemme drücken.
TM05 5547 3812
4
Der Stecker wurde
jetzt vollständig von
der Klemmenleisten-
buchse für die
Stromversorgung
getrennt.
TM05 5548 3812
TM06 9094 4317
1 x 230 V ± 10 %
∽ 50/60 Hz
0/O
1/On
