Français (FR)
66
10. Courbes de performance
10.1 Guide des courbes de performance
Chaque réglage possède sa propre courbe de performance.
Une courbe de puissance (P1) est indiquée pour chaque courbe
de performance. La courbe de puissance représente la consom-
mation électrique du circulateur en Watt pour une courbe de per-
formance donnée.
La valeur P1 correspond à la valeur lue sur l'affichage du circula-
teur. Voir fig. 26.

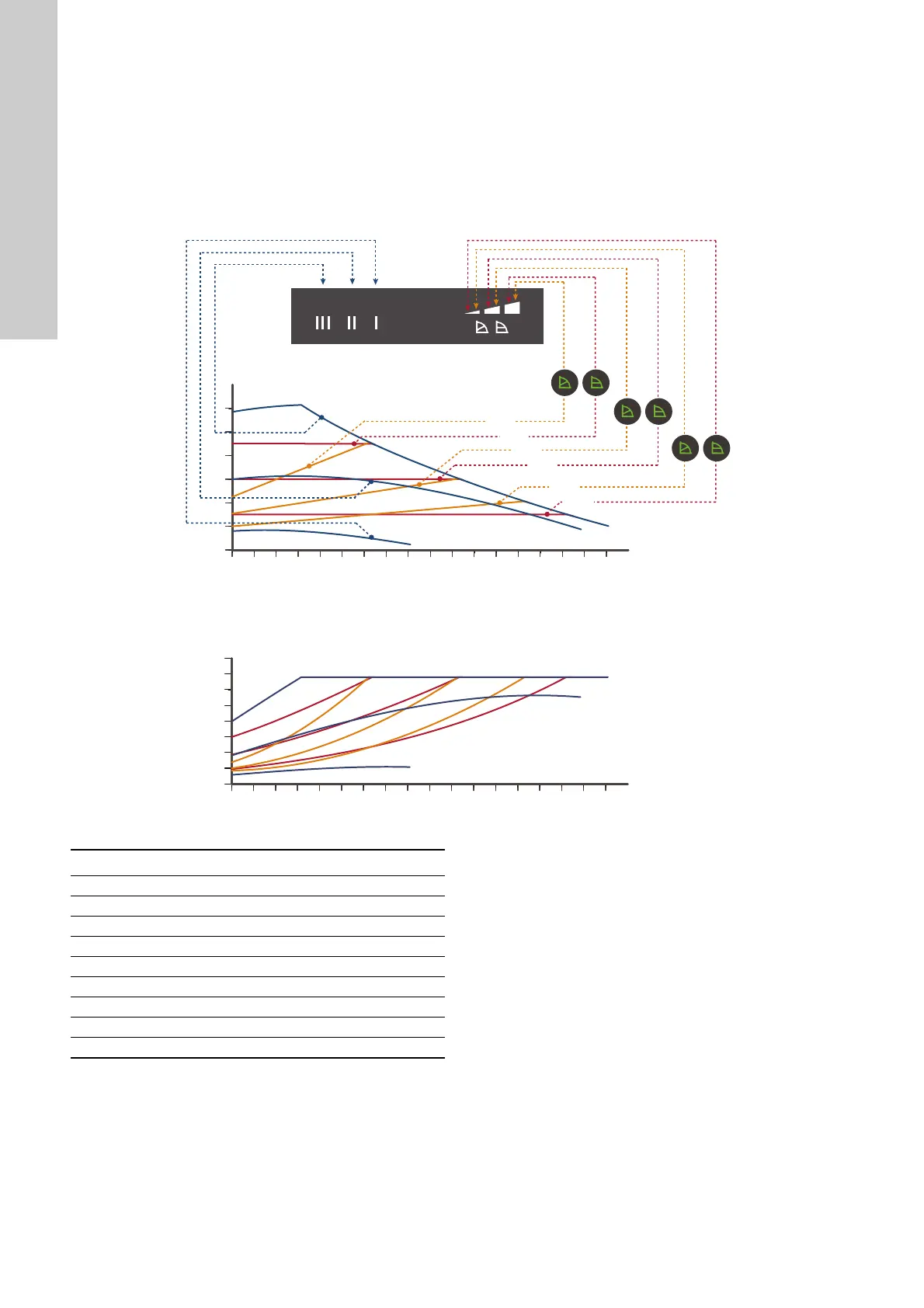

Fig. 26 Courbes de performance par rapport au réglage du circulateur
Pour plus d'informations concernant les réglages du circulateur,
voir ce paragraphe : 7. Fonctions de régulation
10.2 Conditions des courbes
Les directives suivantes s'appliquent aux courbes de perfor-
mance indiquées aux pages suivantes :
• Liquide testé : eau dégazée.
• Les courbes s'appliquent à une densité ρ de 983,2 kg/m
3
et à
une température de liquide de 60 °C.
• Toutes les courbes sont des valeurs moyennes et ne doivent
être utilisées qu'à titre indicatif. Si une courbe de performance
minimum spécifique est requise, des mesures individuelles
doivent être effectuées.
• Les courbes en vitesse I, II et III sont indiquées.
• Les courbes sont indiquées pour une viscosité cinématique de
0,474 mm
2
/s (0,474 cSt).
• Les courbes sont obtenues selon la norme EN 16297.
TM07 0037 3917
III
II
I
Q
P1
H
III
II
I
PP3
CP3
CP2
PP1
CP1
PP2
Q
Réglage Courbe du circulateur
PP1 Courbe de pression proportionnelle la plus basse
PP2 Courbe de pression proportionnelle intermédiaire
PP3 Courbe de pression proportionnelle la plus élevée
CP1 Courbe de pression constante la plus basse
CP2 Courbe de pression constante intermédiaire
CP3 Courbe de pression constante la plus élevée
III Courbe constante/vitesse constante III
II Courbe constante/vitesse constante II
I Courbe constante/vitesse constante I
