11. Accessoires
11.1 Raccords unions :
Remarque : Les codes articles font référence au kit complet, y
compris les joints.
Les codes articles pour les tailles standard sont indiqués en gras.
Pour la commande des versions 15-xx pour le Royaume-Uni, uti-
liser des codes articles pour 25-xx (G 1 1/2).
Les filetages G possèdent une forme cylindrique conformément à
la norme EN ISO 228-1 et ne sont pas étanches. Ils nécessitent
un joint plat. Le vissage des filetages G mâles (cylindriques) ne
peut s'effectuer que dans les filetages G femelles. Les filetages G
sont les filetages standard sur le corps du circulateur.
Les filetages R sont des filetages effilés externes conformes à la
norme EN 10226-2.
Les filetages Rc et Rp sont internes, avec des filetages effilés ou
cylindriques (parallèles). Le vissage des filetages R mâles
(coniques) s'effectue dans les filetages Rc ou Rp femelles. Voir
fig. 31.

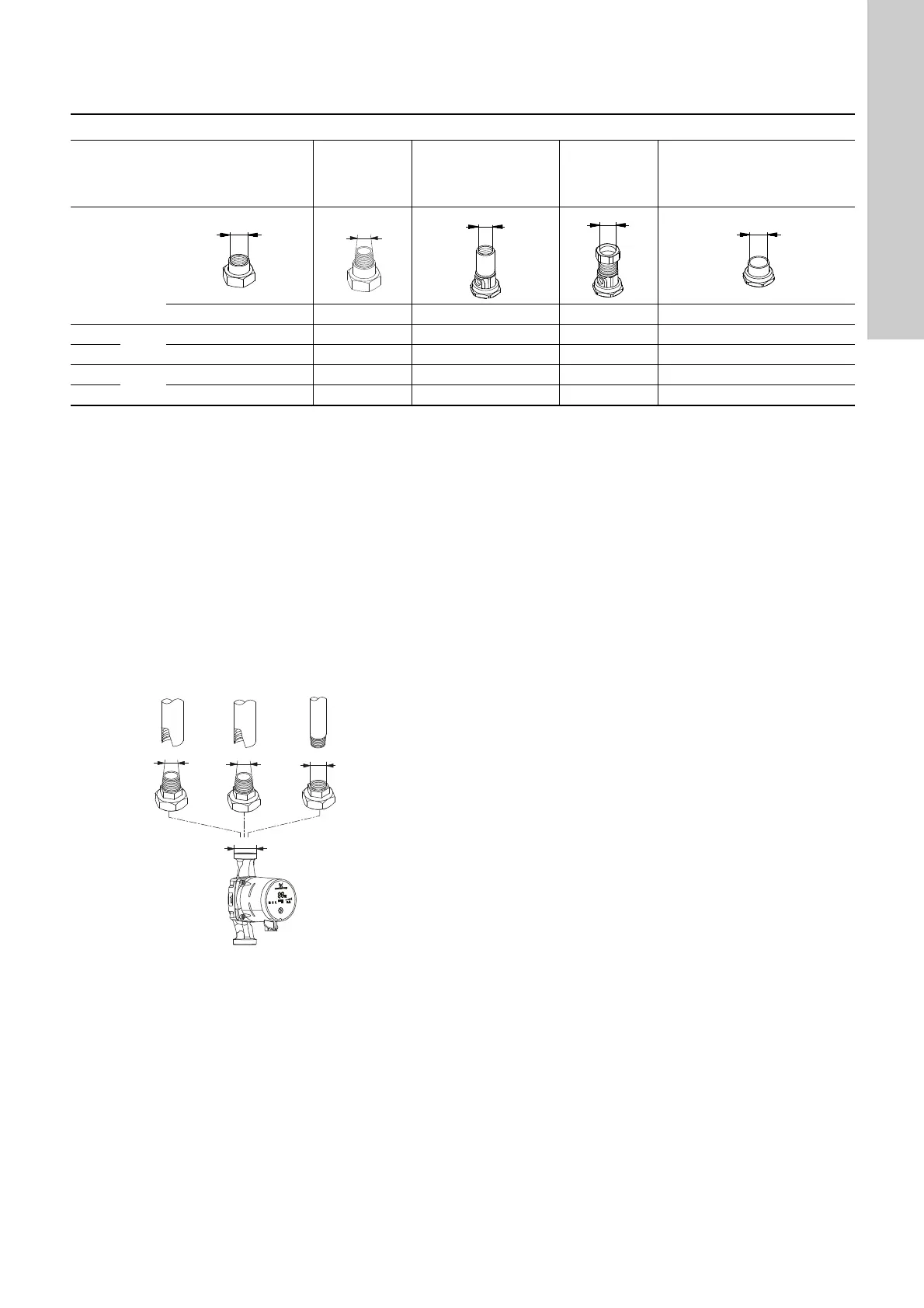

Fig. 31 Exemples de types de filetages et de combinaisons
Codes articles, raccords unions
Écrou-union avec file-
tage interne
Écrou-union
avec filetage
externe
Clapet à bille avec file-
tage interne
Clapet à bille
avec
raccord de com-
pression
Écrou-union avec raccord soudé
ALPHA1 Raccord
3/4 1 1 1/4 1 1 1/4 3/4 1 1 1/4 ∅22 ∅28 ∅18 ∅22 ∅28 ∅42
25-xx
G 1 1/2
529921 529922 529821 529925 529924
25-xx N 529971 529972 519805 519806 519807 519808 519809 529977 529978 529979
32-xx
G 2
509921 509922
32-xx N 509971 529995
Rp
R
Rp
mm
mm
TM07 0321 4817
R
R
Rp
G
Rc Rp R
