7.5.3 Réglage du circulateur pour les installations de
chauffage au sol

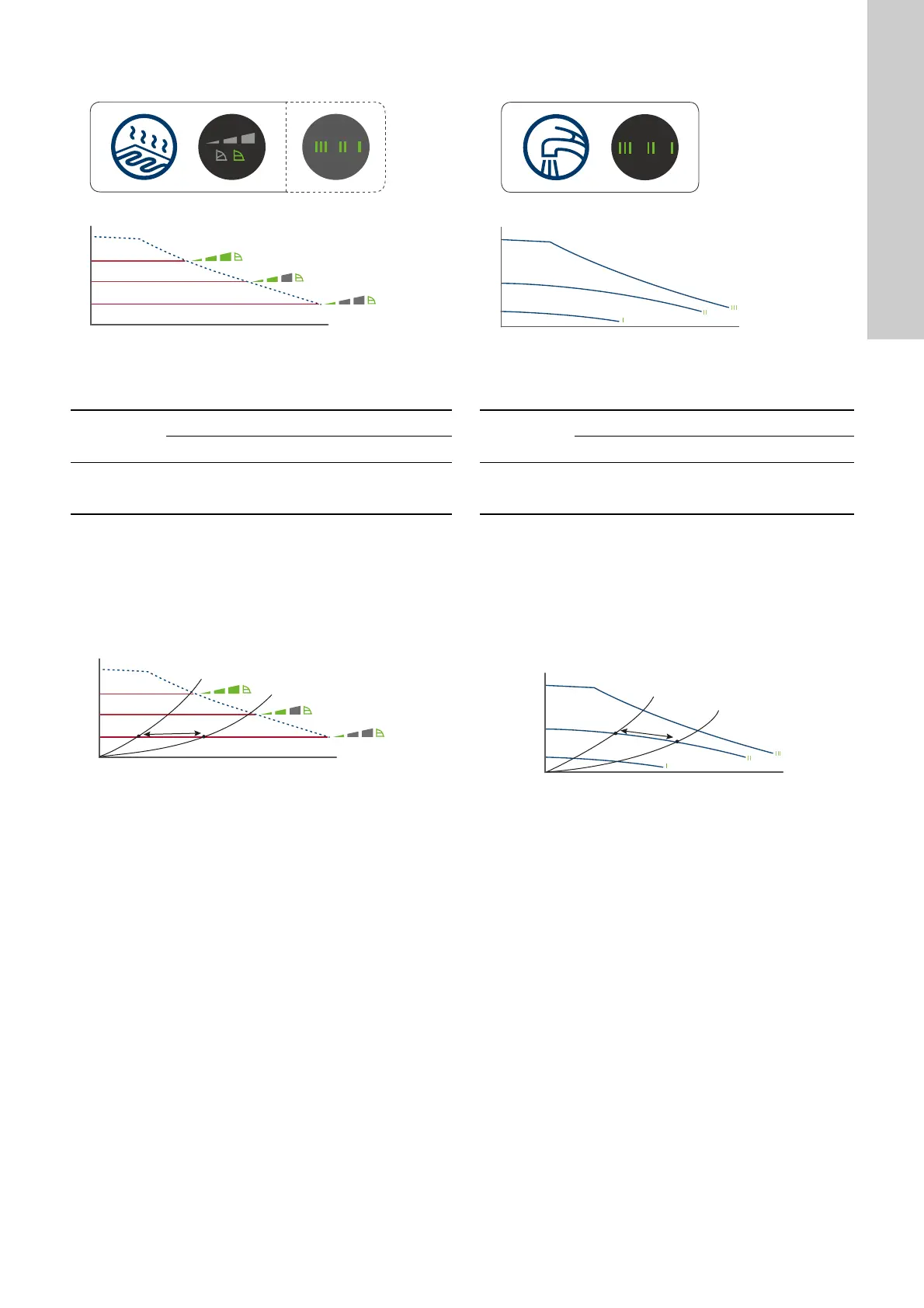

Fig. 20 Sélection du réglage du circulateur en fonction du type
d'installation
Réglage recommandé et alternatif en fonction de la fig. 20 :
* Voir paragraphe 10.1 Guide des courbes de performance.
Courbe de pression constante, CP1, CP2 ou CP3
La régulation à pression constante ajuste le débit aux besoins de
chauffage réels en conservant une pression constante. La perfor-
mance du circulateur suit la courbe sélectionnée, CP1, CP2 ou
CP3. Voir fig. 21 où CP1 a été sélectionnée. Pour plus d'informa-
tions, voir paragraphe 10.1 Guide des courbes de performance.
Fig. 21 3 courbes à pression constante et réglages
La sélection du réglage de pression constante dépend des carac-
téristiques de l'installation de chauffage en question et des
besoins de chauffage réels.
7.5.4 Réglage du circulateur pour les installations d'eau
chaude sanitaire
Fig. 22 Sélection du réglage du circulateur en fonction du type
d'installation
Réglage recommandé et alternatif en fonction de la fig. 22 :
* Voir paragraphe 10.1 Guide des courbes de performance.
Courbe constante/vitesse constante, I, II ou III
En mode courbe constante/vitesse constante, le circulateur
tourne à vitesse constante, indépendamment des besoins réels
de débit dans l'installation. La performance du circulateur suit la
courbe sélectionnée, I, II ou III. Voir fig. 23 où II a été sélection-
née. Pour plus d'informations, voir paragraphe 10.1 Guide des
courbes de performance.
Fig. 23 Trois réglages courbe constante et vitesse constante
La sélection du réglage courbe constante et vitesse constante
dépend des caractéristiques de l'installation de chauffage en
question et du nombre de robinets à ouvrir en même temps.
7.5.5 Changement du réglage recommandé au réglage
alternatif du circulateur
Les installations de chauffage sont relativement lentes et ne
peuvent pas être réglées rapidement sur un fonctionnement opti-
mal.
Si le réglage recommandé du circulateur ne fournit pas la chaleur
désirée dans les pièces de la maison, modifier le réglage du cir-
culateur sur le réglage alternatif indiqué.
TM06 9098 4317
Type
d'installation
Réglage du circulateur
Recommandé Alternatif
Chauffage au
sol
Courbe de pres-
sion constante,
CP1, CP2 ou CP3*
Courbe constante/vitesse
constante, I, II ou III
TM07 0087 4117
Q
TM05 3068 0912
Type
d'installation
Réglage du circulateur
Recommandé Alternatif
Eau chaude
sanitaire
Courbe
constante/vitesse
constante, I, II ou III
Courbe de pression
constante, CP1, CP2
ou CP3*
TM05 3068 0912
