Grundfos ALPHA1 model B User Manual

Italiano (IT)
77

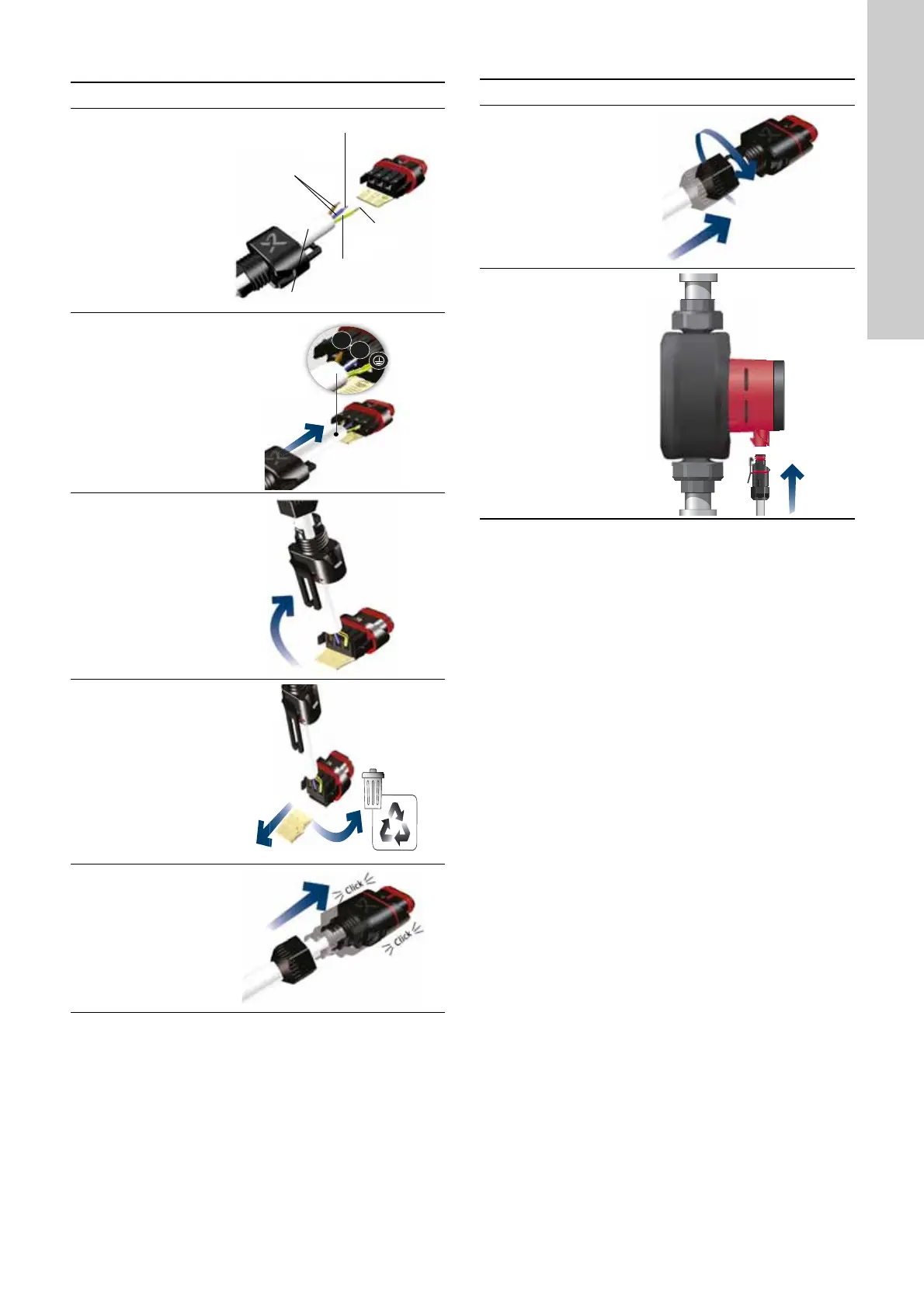

4.1 Montaggio della spina
Fase Azione Illustrazione
1
Montare il passa-
cavo e la coper-
tura della spina
del cavo. Spellare
i conduttori del
cavo come illu-
strato.
TM05 5538 3812
2
Collegare i con-
duttori del cavo
alla spina di ali-
mentazione.
TM05 5539 3812
3
Piegare il cavo
con i conduttori
del cavo rivolti
verso l'alto.
TM05 5540 3812
4
Estrarre la piastra
di guida del con-
duttore e buttarla
via.
TM05 5541 3812
5
Premere sulla
copertura della
spina sul cavo di
alimentazione.
TM05 5542 3812
0,5 - 1,5 mm
2
12 mm
∅5,5 - 10 mm
7 mm
17 mm
L
N
6
Avvitare il passa-
cavo sulla spina di
alimentazione.
TM05 5543 3812
7
Inserire la spina di
alimentazione
nella presa
maschio del qua-
dro di controllo
della pompa.
TM05 3059 0912
Fase Azione Illustrazione

Grundfos ALPHA1 model B Specifications

General

Maximum Operating Pressure	10 bar
Supply Voltage	230 V
Enclosure Class	IP42
Insulation Class	F
Pump Type	Circulator
Port-to-port length	180 mm
