Dansk (DK)
60

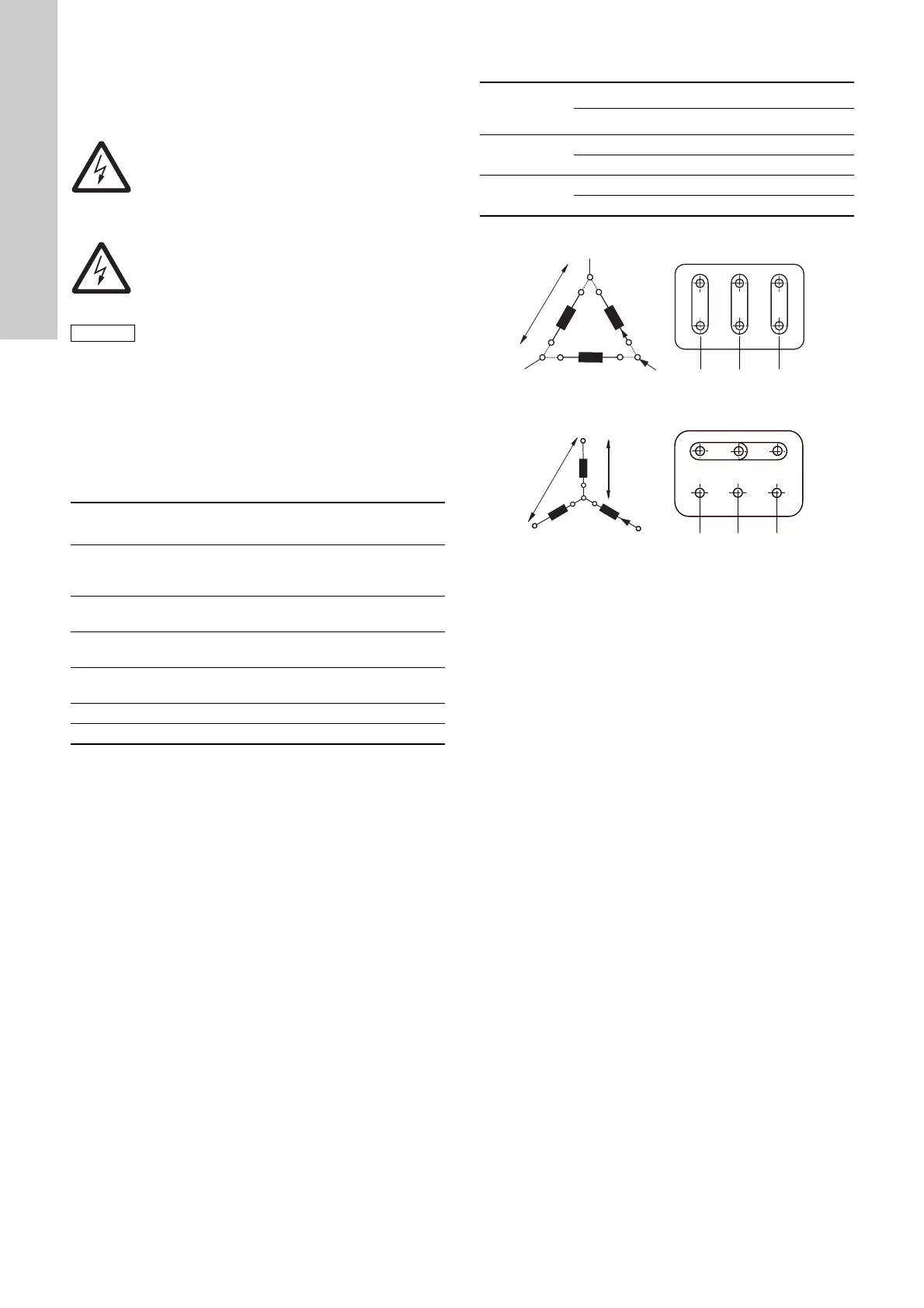

7. Eltilslutning
Eltilslutning skal foretages af en autoriseret elektriker i henhold til
lokale forskrifter.
Driftsspænding og frekvens fremgår af motorens typeskilt. Kon-
trollér at motoren egner sig til den strømforsyning den skal tilslut-
tes, og at motortilslutningen er korrekt. Der er et forbindelsesdia-
gram i motoren.
7.1 Kabelindføring/forskruninger
Alle motorer leveres uden kabelforskruninger. Tabellen nedenfor
viser antal og størrelser af klemkassens kabelindføringshuller
(standard: EN 50262).
7.2 3-faset forbindelse
1)
60 Hz motorer, 0,37 - 1,1 kW: 220-277/380-440 V.
Fig. 15 Trekantkobling
Fig. 16 Stjernekobling
Hvis motoren er forsynet med PTC-sensorer eller PTO-kontakter,
skal tilslutningen være i henhold til forbindelsesdiagrammet i
klemkassen.
3-fasede motorer skal tilsluttes et motorværn.
Advarsel
Tilslut CR-pumpen til en ekstern netspændingsafbry-
der, som er placeret tæt ved pumpen, og et motor-
værn eller en CUE-frekvensomformer. Sørg for at du
kan låse netspændingsafbryderen i position Off.
Type og krav som specificeret i EN 60204-1, 5.3.2.
Advarsel
Før du fjerner klemkassedækslet, og før du fjerner
eller adskiller pumpen, skal strømforsyningen være
afbrudt, og det skal sikres at den ikke uforvarende
kan genindkobles.
Vurdér nødvendigheden af at installere et nødstop.
Motor
[kW]
Antal og størrelse
af kabelindføringer
Beskrivelse
0,25 - 0,55 2 x M20 x 1,5
Hullerne er med forstøbt
gevind og lukket af udslags-
brikker
0,75 - 3,0 2 x M20
Hullerne er lukket af
udslagsbrikker
4,0 - 7,5 4 x M25
Hullerne er lukket af
udslagsbrikker
11-22
2 x M20
4 x M40
Hullerne er lukket af
udslagsbrikker
30-45 2 x M50 x 1,5 Blændprop
55-75 2 x M63 x 1,5 Blændprop
Netforsyning [V]
Trekantkobling Stjernekobling
50 Hz
220-240 / 380-415
380-415 / 660-690
60 Hz
220-277 / 380-480
1)
380-480 / 660-690
TM02 6656 1305TM02 6655 1305
W2 U2 V2
U1 V1 W1
U1
U2
V1
V2
W1
W2
L
3
L
2
L
1
W2
U2
V2
U1
U1
V1
V1
W1
U2
V2
W1
W2
L
3
L
2
L
1
