Dansk (DK)
61

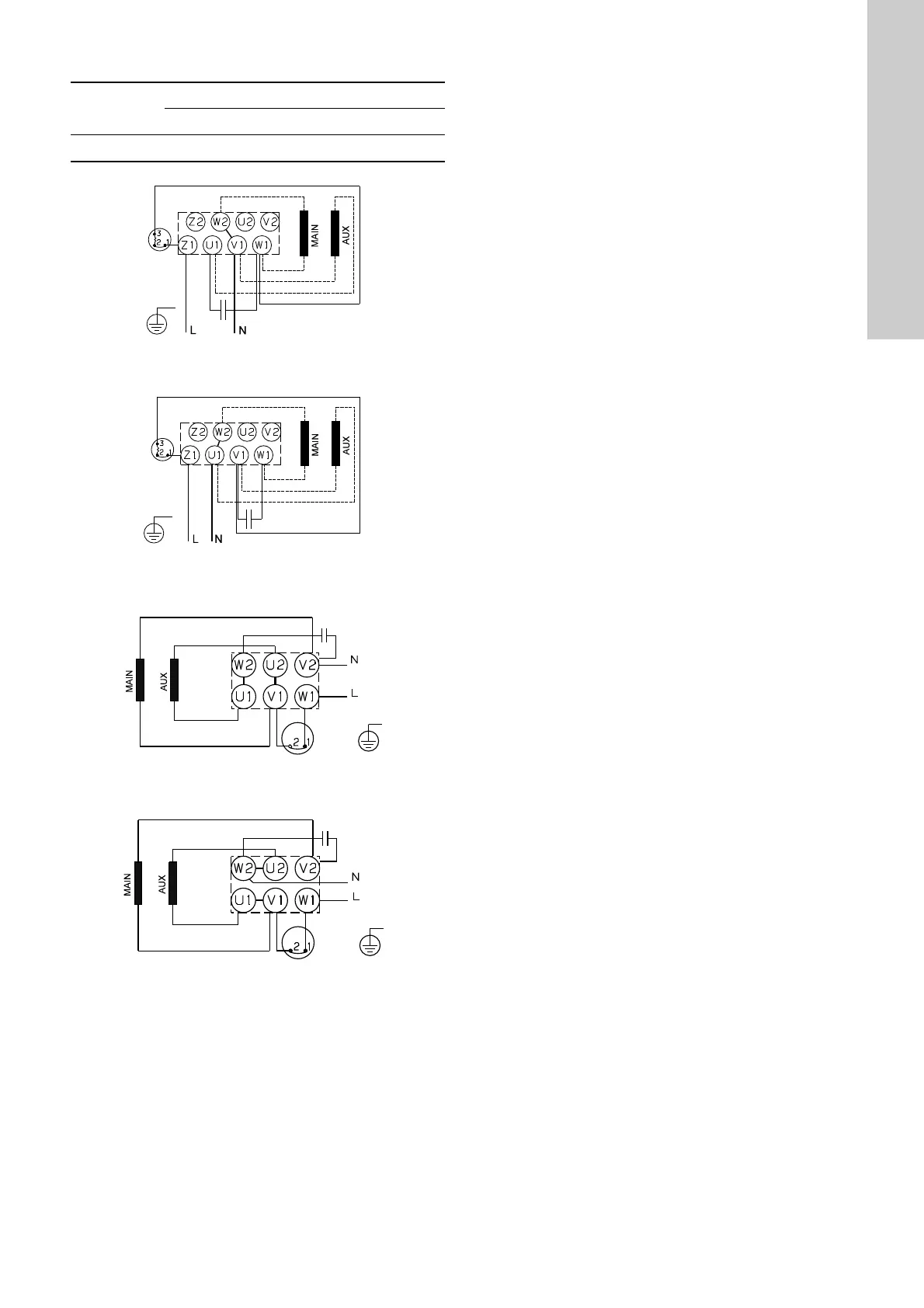

7.3 1-faset nettilslutning.
Fig. 17 Tilslutning, "lav spænding", 0,37 - 0,75 kW
Fig. 18 Tilslutning, "høj spænding", 0,37 - 0,75 kW
Fig. 19 Tilslutning, "lav spænding", 1,1 - 2,2 kW
Fig. 20 Tilslutning, "høj spænding", 1,1 - 2,2 kW
1-fasede Grundfos-motorer har indbygget termoafbryder og kræ-
ver derfor ingen yderligere motorbeskyttelse.
7.4 Klemkassepositioner
Du kan dreje klemkassen til fire positioner med spring på 90 °.
Følg denne fremgangsmåde:
1. Fjern koblingsskærmene hvis det er nødvendigt. Fjern ikke
koblingen.
2. Fjern boltene som sammenspænder pumpe og motor.
3. Drej motoren til den ønskede position.
4. Montér og fastspænd boltene.
5. Montér koblingsskærmene.
Udfør den elektriske tilslutning som vist på diagrammet i klemkas-
sedækslet.
7.5 Frekvensomformerdrift
Du kan bruge 3-fasede motorer til frekvensomformerdrift hvis du
følger betingelserne nedenfor. Dette afsnit gælder for motorer
som er defineret i IEC 60034.
7.5.1 Generelle betingelser
Beskyt alle motorer som bruges sammen med frekvensomfor-
mere mod spændingsspidser og dU/dt i henhold til IEC 60034-17.
Grundfos anbefaler at du bruger isolerede lejer for motorer fra
byggestørrelse 225 (45 kW/2-polede, 30 kW/4-polede og 22 kW/
6-polede).
Netspændingsafhængige forhold
200-240 V
Der er ikke behov for udgangsfiltre ved frekvensomformerdrevne
motorer med netspændinger op til 240 V.
380-500 V
Ved frekvensomformerdrevne motorer med kabellængder som er
mindre en 25 meter og netspænding op til 460 V. Der kræves
ingen yderligere motorbeskyttelse mod spændingsspidser. Ved
frekvensomformerdrevne motorer med kabellængder som er
mere en 25 meter og netspændinger som er højere en 460 V, er
sinusfiltre påkrævet.
500 V og højere
Brug altid sinusfiltre til motorer markeret med 500 V eller større
spændinger. *
Undtagelse
• Beskyt Grundfos-motorer, type MG 71 og MG 80 (op til 1,1
kW/2-polede og op til 0,75 kW/4-polede), for spændingsforsy-
ning til og med 440 V uden faseisolation imod forsyningsspid-
ser over 650 V mellem tilslutningsklemmerne.
• Hvis du bruger MG 71 og MG 80 uden faseisolation til ind-
gangspænding over 240 V, da kræver det at du bruger sinusfil-
tre ved frekvensomformerens udgang.
• MG 71 og MG 80 med faseisolation til brug med variable fre-
kvensdrev fås som standardprodukter.
* Motorer med forstærket isolering leveres som ekstraudstyr.
Disse motorer er i henhold til IEC 60034-25, og der er derfor ikke
behov for sinusfiltre. Dette udelukker ikke behovet for isolerede
lejer fra byggestørrelse 225.
7.5.2 Motorer leveret af Grundfos
Du kan tilslutte alle 3-fasede MG-motorer med faseisolation til en
frekvensomformer.
Netforsyning [V]
"Lav spænding" "Høj spænding"
50 Hz 220-230 / 240
TM04 1693 1008TM04 1694 1008TM04 0345 0608TM04 0344 0608
