5.2 Nesteen lämpötila
Nesteen lämpötila-alueen ja suurimman sallitun käyttöpaineen
välinen suhde on ilmoitettu sivun 333 taulukossa.
5.3 Akselitiivisteen suurin sallittu käyttöpaine ja
nesteen lämpötila
CR, CRI, CRN 1s - 20 ja CR, CRN 32 - 150

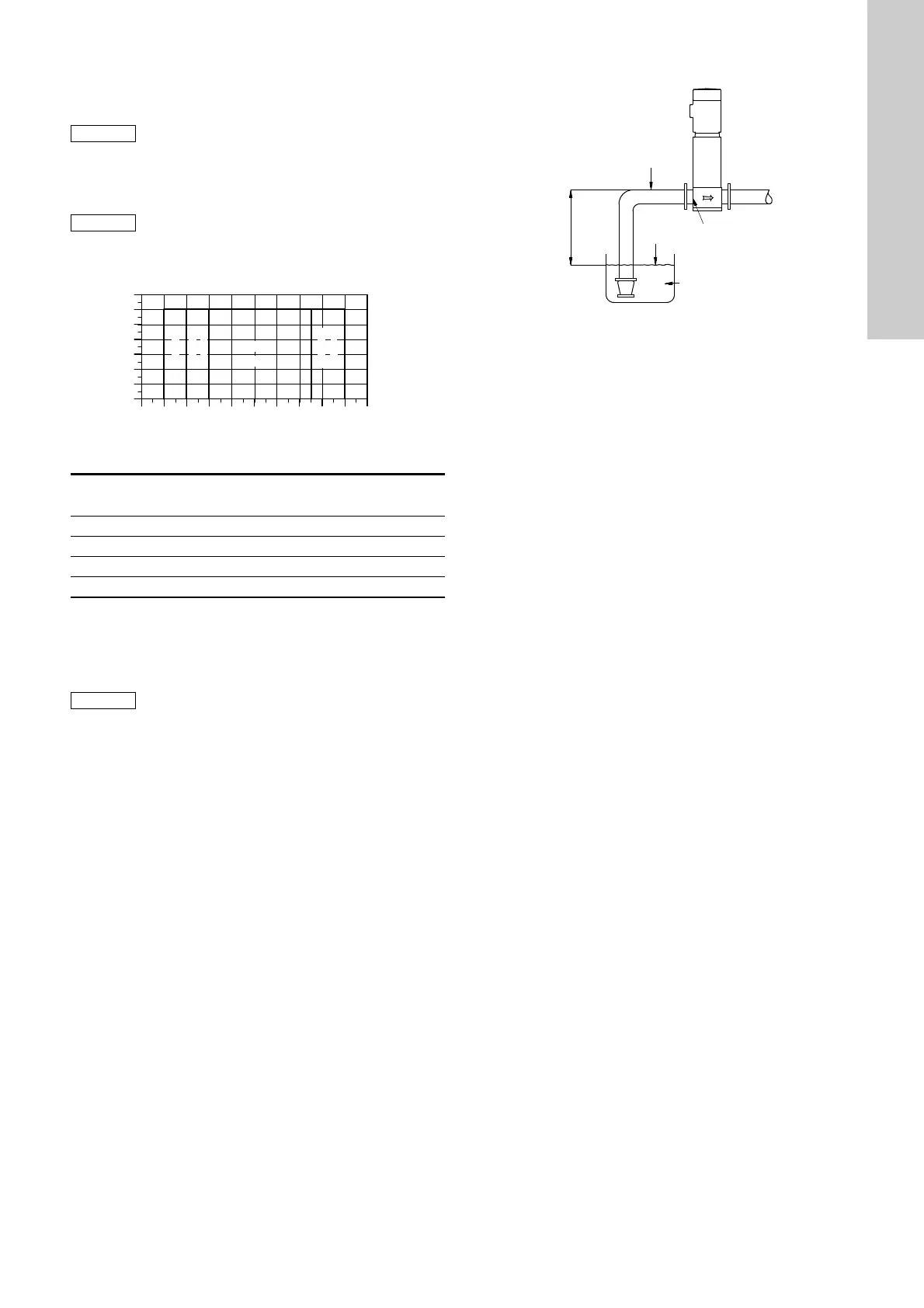

Kuva 3 Suurin sallittu käyttöpaine ja nesteen lämpötila
Tyypin H akselitiivisteellä ja EPDM-kumiosilla (HxxE) varustetut
CRI- ja CRN-pumput kestävät CIP-puhdistuksen nesteillä, joiden
lämpötila on korkeintaan 150 °C. Puhdistus saa kestää korkein-
taan 15 minuuttia.
CR-, CRI- ja CRN-pumput eivät sovellu sellaisten nesteiden pit-
käkestoiseen pumppaamiseen, joiden lämpötila on yli 120 °C.
5.4 Pienin tulopaine
Kuva 4 Kaaviokuva avoimesta järjestelmästä, jossa on
CR-pumppu
Laske suurin imunostokorkeus "H" metreinä vesipatsasta seuraa-
vasti:
H=p
b
x 10,2 - NPSH - H
f
- H
v
- H
s
p
b
= Ilmanpaine baareina.
Ilmanpaineeksi voidaan asettaa 1 baari.
Suljetuissa järjestelmissä p
b
ilmaisee järjestelmäpai-
neen baareina.
NPSH = Positiivinen imukorkeus metreinä vesipatsasta.
Luetaan NPSH-käyrästä pumpun suurimmalla tuotolla,
sivu 331.
H
f
= Kitkahäviö imuputkistossa metreinä vesipatsasta pum-
pun suurimmalla tuotolla.
H
v
= Höyrynpaine metreinä vesipatsasta, katso kuva E
sivulla 336. t
m
= nesteen lämpötila.
H
s
= Varmuusmarginaali = vähintään 0,5 metriä vesipat-
sasta.
Jos laskettu "H" on positiivinen, pumppu voi toimia enintään imu-
nostokorkeudella "H" metriä vesipatsasta.
Jos laskettu "H" on negatiivinen, tulopaineen on oltava vähintään
"H" metriä vesipatsasta. Paineen on vastattava laskettua arvoa
"H" pumpun käytön aikana.
Esimerkki
p
b
= 1 bar.
Pumpputyyppi: CR 15, 50 Hz.
Virtaama: 15 m
3
/h.
NPSH (sivulta 331): 1,1 mvp.
H
f
= 3,0 metriä vesipatsasta.
Nesteen lämpötila: +60 °C.
H
v
(kuvasta E sivulla 336): 2,1 metriä vesipatsasta.
H = p
b
x 10,2 - NPSH - H
f
- H
v
- H
s
[mvp].
H = 1 x 10,2 - 1,1 - 3,0 - 2,1 - 0,5 = 3,5 mvp.
Tämä tarkoittaa, että pumppu voi toimia imunostokorkeudella,
joka on enintään 3,5 metriä vesipatsasta.
Paine laskettuna baareina: 3,5 x 0,0981 = 0,343 bar.
Paine laskettuna kilopascaleina: 3,5 x 9,81 = 34,3 kPa.
5.5 Pienin tulopaine
Suurin sallittu esipaine on ilmoitettu sivun 334 taulukossa. Todelli-
sen esipaineen ja pumpun maksimipaineen yhteenlasketun arvon
(ilman virtausta) on kuitenkin aina oltava pienempi kuin sivun 333
kuvassa A.
Pumput painekoestetaan paineella, joka on 1,5-kertainen sivun
334 kuvan B arvoihin nähden.
Huomaa
Suurin sallittu käyttöpaine ja nesteen lämpötila-alu-
eet koskevat vain pumppua.
Huomaa
Oheinen kaavio koskee puhdasta vettä ja jäätymise-
nestoaineita sisältävää vettä.
TM03 8853 4907
Vakioakselitiiviste
Moottori
[kW]
Maksimilämpötila-alue
[°C]
HQQE 0,37 - 45 -40 - 120 °C
HBQE 55-75 0-120 °C
HQQV 0,37 - 45 -20 - 90 °C
HBQV 55-75 0-90 °C
Huomaa
Yli +120 °C nesteiden pumppaaminen voi aiheuttaa
ajoittain kovaa käyntiääntä ja lyhentää pumpun käyt-
töikää.
-60 -40 -20 0 20 40 60 80 100 120 140
0
5
10
15
20
25
30
35
p [bar]
HQQE/V
HBQE/V
H
Q
Q
E
H
Q
Q
E
H
B
Q
E
H
Q
Q
V
H
Q
Q
E
t [°C]
TM02 0118 3800
Hv
H
NPSH
Pb
Hf
