Suomi (FI)
90
3. Tyyppikoodi
3.1 CR-, CRI- ja CRN-pumppumallien 1s, 1, 3, 5, 10, 15
ja 20 tyyppikoodi
3.2 CR- ja CRN-pumppumallien 32, 45, 64, 90, 120 ja
150 tyyppikoodi
4. Käyttökohteet
Grundfosin monijaksoiset CR-, CRI- ja CRN-tyypin inline-keskipa-
kopumput soveltuvat lukuisiin käyttökohteisiin.
CR, CRI, CRN
CR-, CRI- ja CRN-pumput soveltuvat puhtaiden kylmien ja kuu-
mien nesteiden siirtoon, kierrätykseen ja paineenkorotukseen.
CRN
CRN-pumppuja käytetään järjestelmissä, joissa kaikki nesteen
kanssa kosketuksissa olevat osat ovat korkealaatuista ruostuma-
tonta terästä.
Pumpattavat nesteet
Ohutjuoksuiset, puhtaat, syttymättömät, palamattomat tai räjähtä-
mättömät nesteet, jotka eivät sisällä kiinteitä hiukkasia tai kuituja.
Neste ei saa syövyttää pumpun materiaaleja kemiallisesti.
Pumpattaessa nesteitä, joiden tiheys ja/tai viskositeetti on vettä
korkeampi, on tarvittaessa käytettävä suurempitehoisia mootto-
reita.
5. Tekniset tiedot
5.1 Ympäristön lämpötila ja korkeus merenpinnasta
Jos ympäristön lämpötila on edellä mainittuja lämpötila-arvoja
korkeampi tai moottori asennetaan edellä mainittuja arvoja kor-
keammalle merenpinnasta, moottoria ei saa kuormittaa täydellä
kuormalla ylikuumenemisriskin takia. Ylikuumeneminen voi
aiheutua liian korkeasta ympäristön lämpötilasta tai ilman pie-
nemmästä tiheydestä, jolloin moottoria ei voida jäähdyttää tar-
peeksi tehokkaasti.
Tällaisissa tapauksissa on valittava suurempitehoinen moottori.

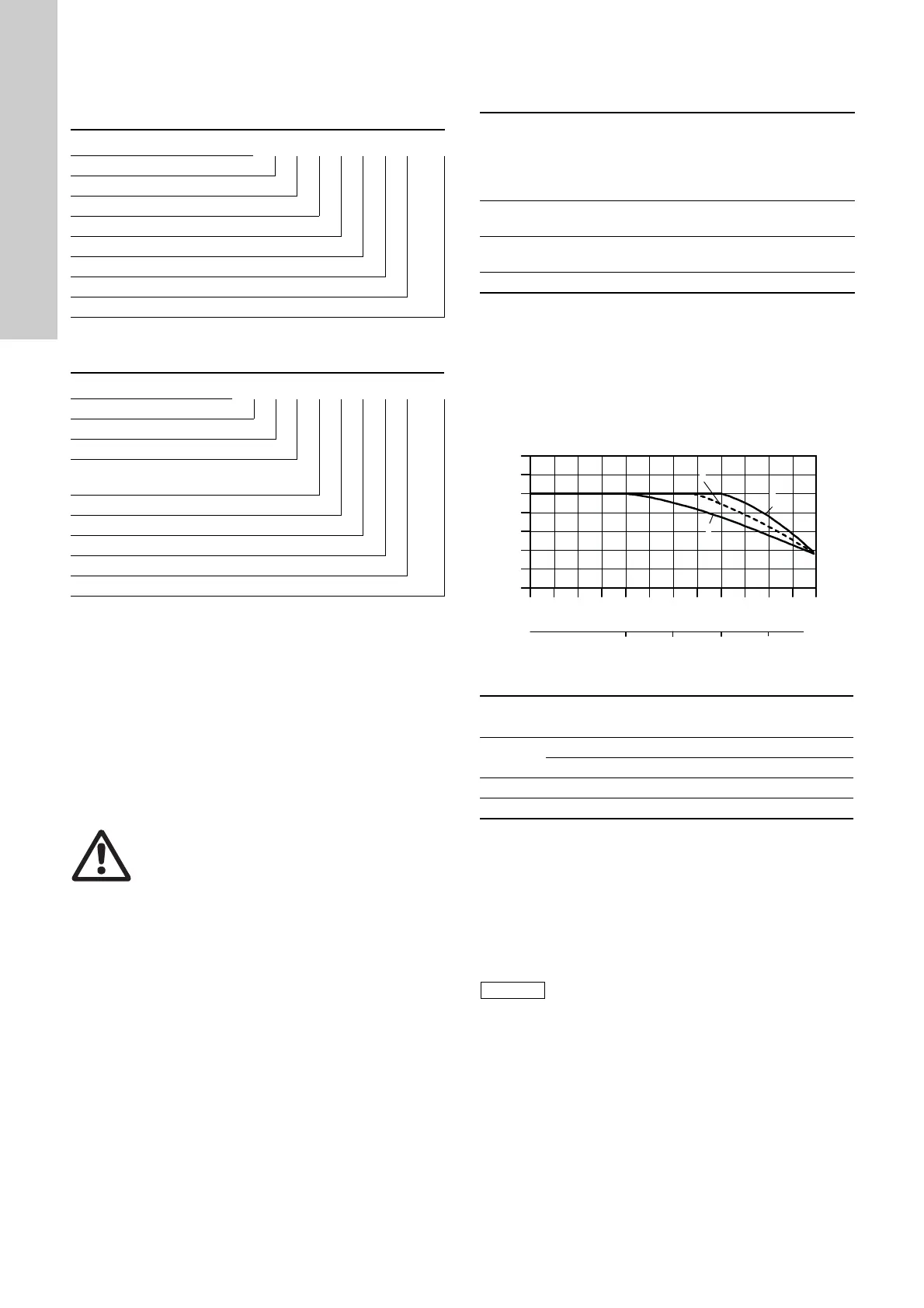

Kuva 2 Lämpötilan/korkeuden vaikutus moottorin tehoon
Esimerkki
Jos ympäristön lämpötila on 70 °C, IE3-moottorin kuormitus saa
olla enintään 89 % nimellistehosta kuvan 2 mukaisesti. Jos
pumppu asennetaan 4 750 metriä merenpinnan yläpuolelle,
moottorin kuormitus saa olla enintään 89 % nimellistehosta.
Jos sekä maksimilämpötila että maksimikorkeus ylittyvät, suori-
tuskykyä alentavat tekijät on kerrottava keskenään (0,89 x 0,89 =
0,79).
Esimerkki CR 3- 10 X- X- X- X- XXXX
Mallisarja: CR, CRI, CRN
Nimellisvirtaama m
3
/h
Juoksupyörien määrä
Pumppuversion koodi
Putkiliitännän koodi
Materiaalikoodi
Pumpun kumiosien koodi
Akselitiivisteen koodi
Esimerkki CR 32- 2 1- X- X- X- X- XXXX
Mallisarja: CR, CRN
Nimellisvirtaama m
3
/h
Jaksojen määrä
Pienen halkaisijan juoksupyörien luku-
määrä
Pumppuversion koodi
Putkiliitännän koodi
Materiaalikoodi
Pumpun kumiosien koodi
Akselitiivisteen koodi
Varoitus
Pumpattava neste ei sovellu pumpulle, jos se voi
aiheuttaa henkilövahingon tai vaurioittaa laitteistoa.
Moottorin
teho
[kW]
Moottori-
merkki
Mootto-
rin hyö-
tysuhde-
luokka
Ympäristön
maksimi-
lämpötila
[°C]
Maksimi-
korkeus
merenpin-
nasta
[m]
0,37 - 0,55
Grundfos
MG
- +40 1000
0,75 - 22
Grundfos
MG
IE3 +60 3500
30-75 Siemens IE3 +55 2750
TM03 2479 4405
Nro
Moottorin teho
[kW]
Moottorimerkki
1
0,37 - 0,55 MG
0,37 - 22 MGE
20,75 - 22 MG
3 30-75 Siemens
Lisätietoja moottorin laakereiden kunnossapidosta yli
40 °C:een lämpötiloissa on kohdassa
9. Kunnossapito.
20 25 30 35 40 45 50 55 60 65 70 75 80
50
60
70
80
90
100
[%]
P2
2
1
t [°C]
1000 2250 3500 4750 m
3
