Suomi (FI) Asennus- ja käyttöohjeet
Alkuperäisen englanninkielisen version käännös
SISÄLLYSLUETTELO
Sivu
1. Tässä julkaisussa käytettävät symbolit
2. Käsittely
Kun koko pumppu nostetaan moottoreineen, noudata seuraavia
ohjeita:
• Pumppu, jossa on 0,37 - 5,5 kW:n moottori:
Nosta pumppu moottorin laipasta nostoliinojen tai vastaavien
avulla.
• Pumppu, jossa on 7,5 - 22 kW:n moottori:
Nosta pumppu moottorin silmukkapulteista.
• Pumppu, jossa on 30-45 kW:n moottori:
Nosta pumppu moottorin laipan nostosilmukoista.
• Pumppu, jossa on 55-75 kW:n moottori:
Nosta pumppu moottorin sivussa olevista silmukkapulteista.

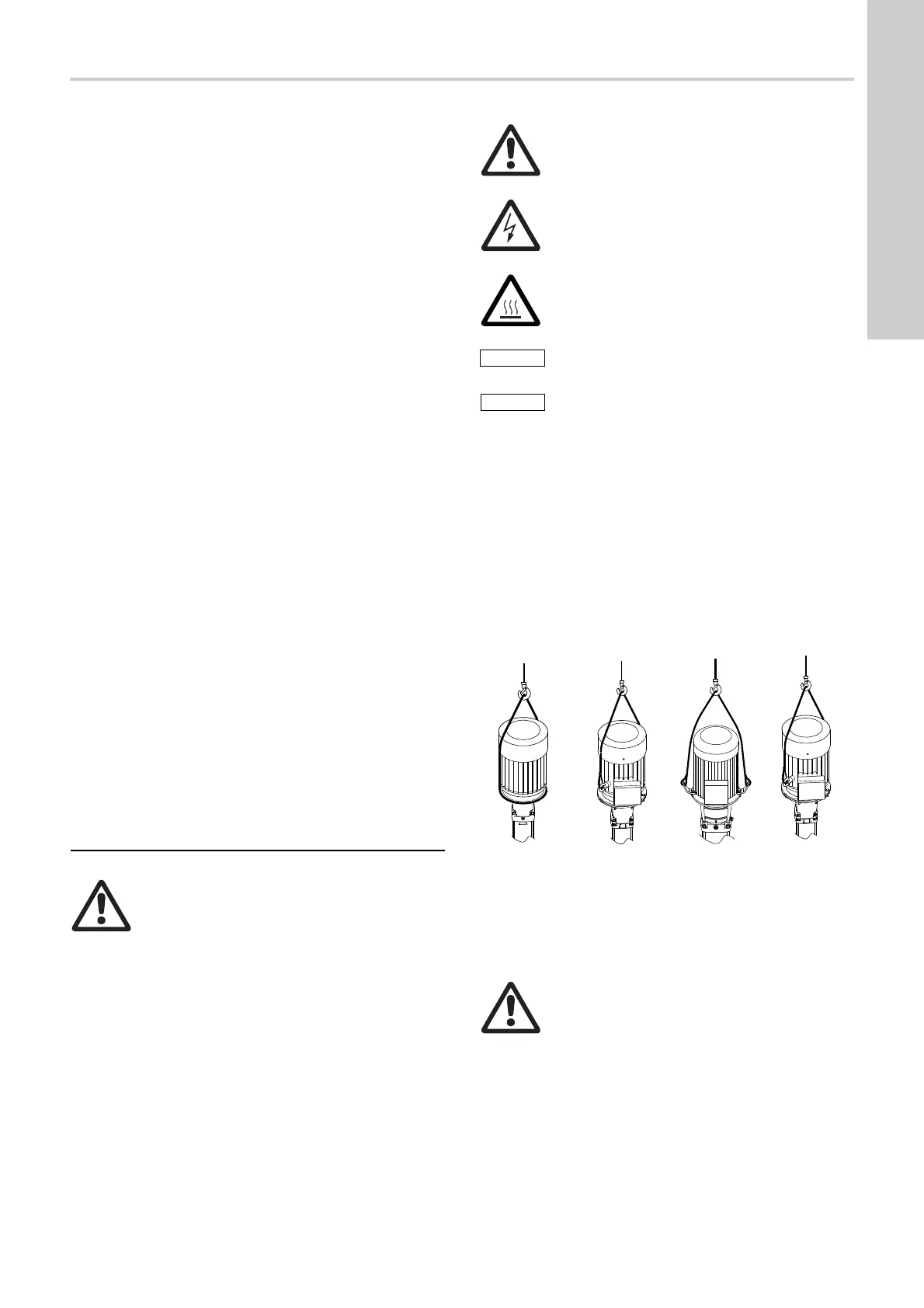

Kuva 1 CR-pumpun oikea nostotapa
Jos CR-, CRI- tai CRN-pumpuissa on muu kuin MG- tai Siemens-
moottori, pumppu kannattaa nostaa nostoliinoilla moottorin lai-
pasta.
1. Tässä julkaisussa käytettävät symbolit
89
2. Käsittely
89
3. Tyyppikoodi
90
3.1 CR-, CRI- ja CRN-pumppumallien 1s, 1, 3, 5, 10, 15
ja 20 tyyppikoodi
90
3.2 CR- ja CRN-pumppumallien 32, 45, 64, 90, 120 ja
150 tyyppikoodi
90
4. Käyttökohteet
90
5. Tekniset tiedot
90
5.1 Ympäristön lämpötila ja korkeus merenpinnasta
90
5.2 Nesteen lämpötila
91
5.3 Akselitiivisteen suurin sallittu käyttöpaine ja nesteen
lämpötila
91
5.4 Pienin tulopaine
91
5.5 Pienin tulopaine
91
5.6 Minimivirtaama
92
5.7 Sähköiset tiedot
92
5.8 Käynnistys- ja pysäytystiheys
92
5.9 Mitat ja painot
92
5.10 Äänenpainetaso
92
6. Asennus
92
6.1 Perustus
93
6.2 Tärinän vaimentaminen
94
6.3 Ulkoasennus
94
6.4 Kuumat tai kylmät pinnat
94
6.5 Kiristysmomentit
94
6.6 Laippavoimat ja kiristysmomentit
95
7. Sähköliitäntä
96
7.1 Kaapeliläpivienti/läpivientiholkki
96
7.2 Kolmivaiheinen kytkentä
96
7.3 Yksivaiheinen kytkentä
97
7.4 Liitäntäkotelon asennot
97
7.5 Taajuusmuuttajakäyttö
97
8. Käyttöönotto
98
8.1 Akselitiivisteen totutuskäyttö
98
9. Kunnossapito
98
10. Pakkassuojaus
99
11. Huolto
99
11.1 Huoltopaketit ja käyttöohjeet
99
12. Vianetsintä
100
13. Tuotteen hävittäminen
100
Varoitus
Nämä asennus- ja käyttöohjeet on luettava huolelli-
sesti ennen asennusta. Asennuksen ja käytön tulee
muilta osin noudattaa paikallisia asetuksia ja seurata
yleistä käytäntöä.
Varoitus
Näiden turvallisuusohjeiden laiminlyöminen voi aihe-
uttaa henkilövahinkoja.
Varoitus
Ellei näitä ohjeita noudateta, seurauksena voi olla
sähköisku, jolloin on olemassa vakavan henkilöva-
hingon tai kuoleman vaara.
Varoitus
Tuotteen pinta on kuuma ja saattaa aiheuttaa palo-
vamman tai henkilövahingon.
Näiden turvallisuusohjeiden laiminlyöminen voi aihe-
uttaa toimintahäiriön tai laitevaurion.
Huomautuksia tai ohjeita, jotka helpottavat työsken-
telyä ja takaavat turvallisen toiminnan.
TM04 0339 0608
TM04 0341 0608
TM05 9564 4113
TM04 0341 0608
0,37 - 5,5 kW 7,5 - 22 kW 30-45 kW 55-75 kW
Varoitus
Varmista, että pumppu pysyy vakaassa asennossa
pakkauksesta purkamisen ja asennuksen aikana.
Kannattele pumppua nostoliinoilla.
Pumpun painopiste on tyypillisesti lähellä moottoria.
