Grundfos CR 90 User Manual

Suomi (FI)
95
6.6 Laippavoimat ja kiristysmomentit
Jos kaikki kuormitukset eivät saavuta seuraavien taulukoiden
mukaisia maksimiarvoja, jokin arvoista saa ylittää normaalirajan.
Kysy lisätietoja Grundfosilta.

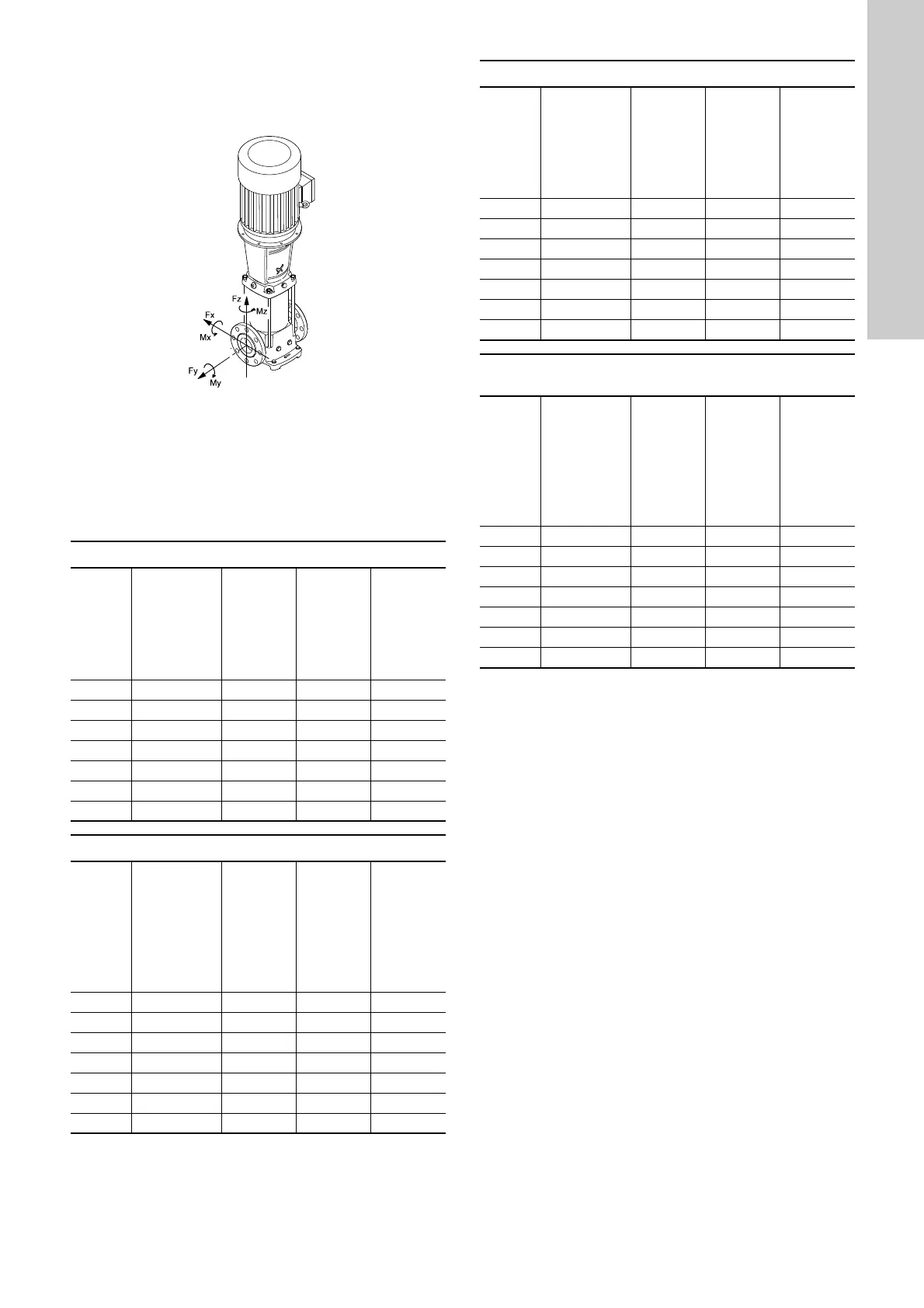

Kuva 14 Laippavoimat ja kiristysmomentit
Voimat
Oheisissa taulukoissa on materiaalikohtaiset arvot.
TM04 0346 2013
Y-suunta: Imuaukko/paineaukko
Z-suunta: Jaksokammion suunta
X-suunta: 90 ° imuaukon/paineaukon suhteen
Voimarajat CR-pumpuille valurautapesällä
Laippa, DN [mm] CR Voima, Y-suunta [N] Voima, Z-suunta [N] Voima, X-suunta [N]
25/32 1s-5 338 394 319
40 10 413 469 375
50 15 ja 20 563 581 506
65 32 694 788 638
80 45 938 769 844
100 64 ja 90 1256 1013 1125
125/150 120 ja 150 1256 1013 1125
Momenttirajat CR-pumpuille valurautapesällä
Laippa, DN [mm] CR Momentti, Y-suunta [Nm] Momentti, Z-suunta [Nm] Momentti, X-suunta [Nm]
25/32 1s-5 300 175 125
40 10 400 275 200
50 15 ja 20 450 325 250
65 32 500 350 300
80 45 325 400 550
100 64 ja 90 375 475 625
125/150 120 ja 150 375 475 625
Voimarajat CRI- ja CRN-pumpuille ruostumattomalla pesällä
Laippa, DN [mm] CRI, CRN Voima, Y-suunta [N] Voima, Z-suunta [N] Voima, X-suunta [N]
25/32 1s-5 675 788 638
40 10 825 938 750
50 15 ja 20 1125 1163 1013
65 32 1388 1575 1275
80 45 1875 1538 1688
100 64 ja 90 2513 2025 2250
125/150 120 ja 150 2513 2025 2250
Momenttirajat CRI- ja CRN-pumpuille ruostumattomalla
pesällä
Laippa, DN [mm] CRI, CRN Momentti, Y-suunta [Nm] Momentti, Z-suunta [Nm] Momentti, X-suunta [Nm]
25/32 1s-5 600 350 250
40 10 800 550 400
50 15 ja 20 900 650 500
65 32 1000 700 600
80 45 650 800 1100
100 64 ja 90 750 950 1250
125/150 120 ja 150 750 950 1250

Grundfos CR 90 Specifications

General

Model	CR 90
Frequency	50/60 Hz
Type	Centrifugal Pump
Power	0.75 - 11 kW
Material	stainless steel
Liquid temperature	+120 °C
Power Consumption	0.75 - 11 kW
