Suomi (FI)
94
6.2 Tärinän vaimentaminen
Jos käytät tärinänvaimentimia, asenna ne perustuksen alle. Kor-
keintaan 30 kW:n moottoreilla varustetuissa pumpuissa voidaan
käyttää kuvan 11 mukaisia tärinänvaimentimia.
Yli 37 kW:n moottoreilla varustetuissa pumpuissa on käytettävä
kuvan 12 mukaista Sylomer
®
-levyä.

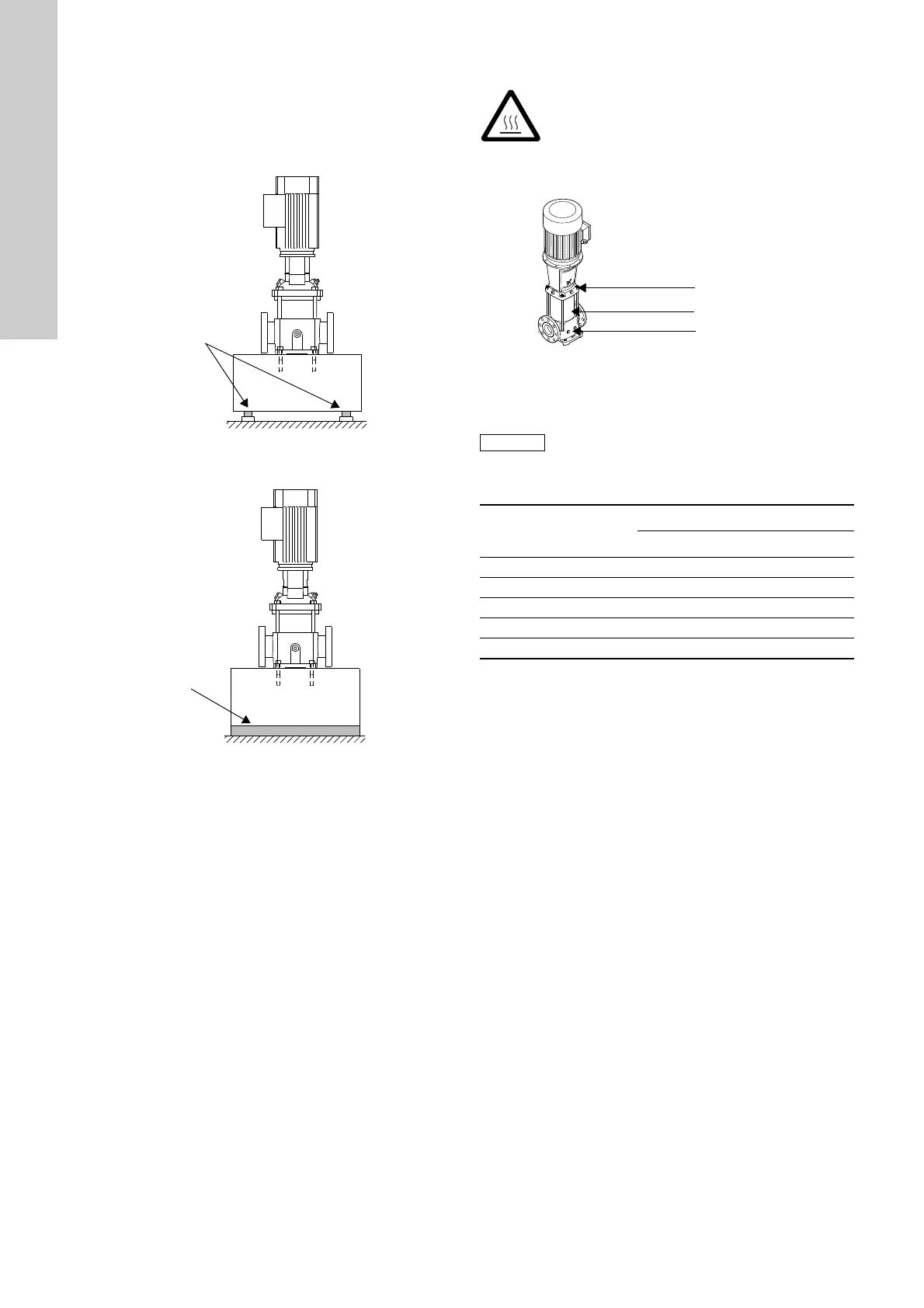

Kuva 11 Pumppu ja tärinänvaimentimet
Kuva 12 Pumppu Sylomer
®
-levyn päällä
6.3 Ulkoasennus
Ulkoasennuksessa moottori on suojattava sateelta. Myös mootto-
rin laipan yksi tyhjennysaukko kannattaa avata.
6.4 Kuumat tai kylmät pinnat
Kuva 13 osoittaa, mitkä pumpun osat kuumenevat tai viilenevät
pumpattavan nesteen lämpötilaan.
Kuva 13 CR-, CRI- ja CRN-pumppujen kuumat ja kylmät
pinnat
6.5 Kiristysmomentit
Taulukossa näkyvät pohjalaatan ja laippojen pulttien suositellut
kiristysmomentit.
Pultin murtolujuuden on oltava vähintään 8,8.
TM04 1691 1008TM04 1692 1008
Tärinänvaimentimet
Sylomer
®
-levy
Varoitus
Pumpattaessa kuumia tai kylmiä nesteitä on varmis-
tettava, etteivät henkilöt joudu vahingossa kosketuk-
siin kuumien tai kylmien pintojen kanssa.
TM04 0361 0608
Huomio
Kiristä pultit suositusten mukaan, etteivät laitteet
vaurioidu.
CR, CRI, CRN
Runko
[Nm]
Laippa [Nm]
DIN, JIS, ANSI Soikio
1s-5 40 M10 - 50-60
10-20 50 M12 60 60-70
32-150 70 M16 100 70-80
M20 150 -
M24 200 -
Moottoriosa
Pumpun vaippa
Runko
