Español (ES)
107
4.3 Descripción general
La DDI 222 es una bomba dosificadora con motor EC
(motor CC sin escobillas) de impulsión y control de potencia elec-
trónico. La bomba se opera por medio de la pantalla diagonal en
una estructura de menú de fácil manejo para el usuario.
La bomba incorpora una función de seguridad de sobrepresión.
Cuando se sobrepasa la presión de corte ajustable, la bomba
puede desconectarse automáticamente.
El modelo DDI 222 está disponible en varias versiones.
Consulte también la sección
1. Información general.
Opción:
La bomba también puede estar provista de lo siguiente:
• Sensor de fuga de diafragma (MBS)
• interfaz para PROFIBUS.
Las funciones se describen pero sólo se aplican a la versión de
bomba correspondiente.

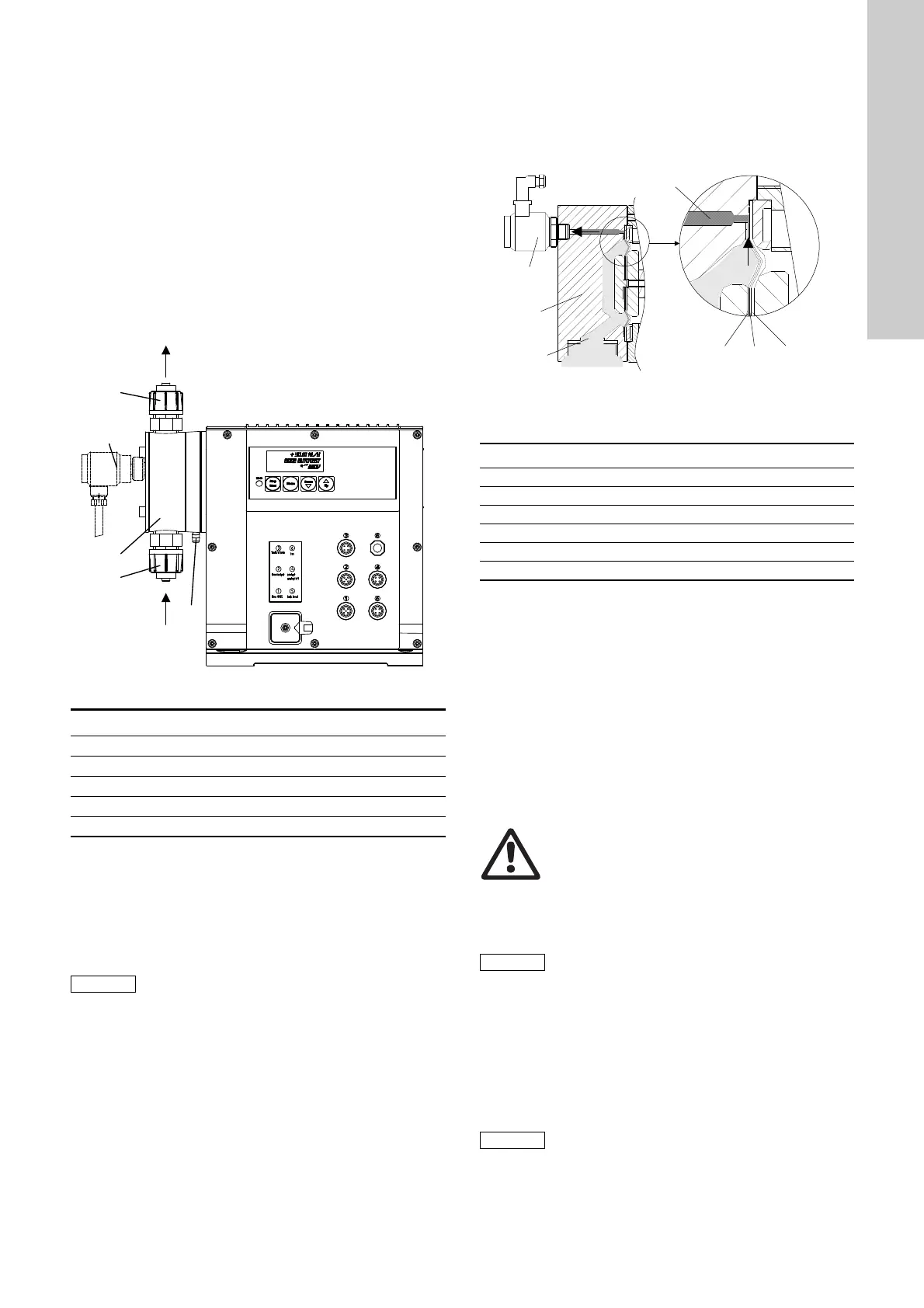

Fig. 2 DDI 222
4.3.1 HV variant para líquidos más viscosos que el agua
Todas las bombas HV-variant están equipadas con válvulas
DN 20 con muelle, con una presión de funcionamiento de 0,1 bar
(o 0,8 bar para el lado de presión) y una conexión para tubo de
PVC de 19 x 27. El modelo DDI 60-10 tiene un cabezal dosifica-
dor especial.
4.4 Funciones de seguridad
4.4.1 Detección de fuga de diafragma (opcional)
Las bombas con señal de fuga de diafragma están provistas de
un cabezal dosificador especial con un conjunto de diafragma y
un interruptor de presión. El interruptor de presión (toma 1) está
instalado y conectado en la bomba que se entrega.
Fig. 3 Cabezal dosificador con conjunto de diafragma e inte-
rruptor de presión para detección de fuga de
diafragma
En caso de fuga del diafragma:
• El flujo dosificador se introduce entre el diafragma de funcio-
namiento y el diafragma de protección y se transfiere hacia
el interruptor de presión a través del diafragma de señal.
• En la siguiente carrera de presión, se aplica presión al inte-
rruptor de presión y se activa. La bomba indica un error pero
sigue funcionando.
• El sistema electrónico dirige dos contactos que se pueden uti-
lizar, por ejemplo, para desencadenar una señal de alarma o
para desconectar la bomba.
• En modo de emergencia, la bomba puede seguir funcionando
por poco tiempo.
4.4.2 Control de presión
La bomba DDI 222 incorpora una función de control de presión.
La presión se calcula desde el consumo de corriente del motor o
se mide directamente en el cabezal dosificador si hay un sensor de
presión (opción de bomba de monitor de flujo). A una presión defi-
nida por el usuario, la bomba se desconecta automáticamente.
Esta función protege la bomba, pero no el sistema. Se reco-
mienda que el sistema esté protegido con una válvula de rebose.
La función se puede activar y desactivar en el segundo nivel de
funciones del sistema electrónico.
TM03 6661 4506
Pos. Componentes
3a Válvula de aspiración
3b Válvula de descarga
2 Cabezal dosificador
D Interruptor de presión MBS (opcional)
H Abertura de drenaje
Tenga en cuenta que la bomba HV-variant tiene otras
dimensiones diferentes a la bomba estándar y que
puede ser necesario disponer de otras dimensiones
de líneas de conexión.
TM03 6611 4506
Pos. Componentes
2 Cabezal dosificador
D Interruptor de presión
L Fluido dosificador
Q1 Diafragma de funcionamiento
Q2 Diafragma de señal (capa intermedia hecha de tela)
Q3 Diafragma de protección
Advertencia
¡La penetración del líquido dosificado en la carcasa de
la bomba representa un peligro de explosión!
¡Si es posible que la membrana se encuentre
dañada, no conecte la bomba al suministro eléctrico!
¡Siga los pasos descritos en la sección
10.5 Rotura
de la membrana
!
Luego de una detección de fuga de diafragma, debe
revisarse el interruptor de presión. En caso de que el
diafragma del interruptor de presión esté averiado o
se vea afectado por el líquido dosificador, debe susti-
tuirse el interruptor de presión.
Para evitar la acumulación excesiva de presión en la
bomba y sistema, instale una válvula de rebose en la
línea de descarga.
