Español (ES)
113
6. Conexiones eléctricas
Asegúrese de que la bomba es adecuada para la alimentación
eléctrica con la que se utilizará.
6.1 Conexión de las líneas de señal del modelo DDI 222

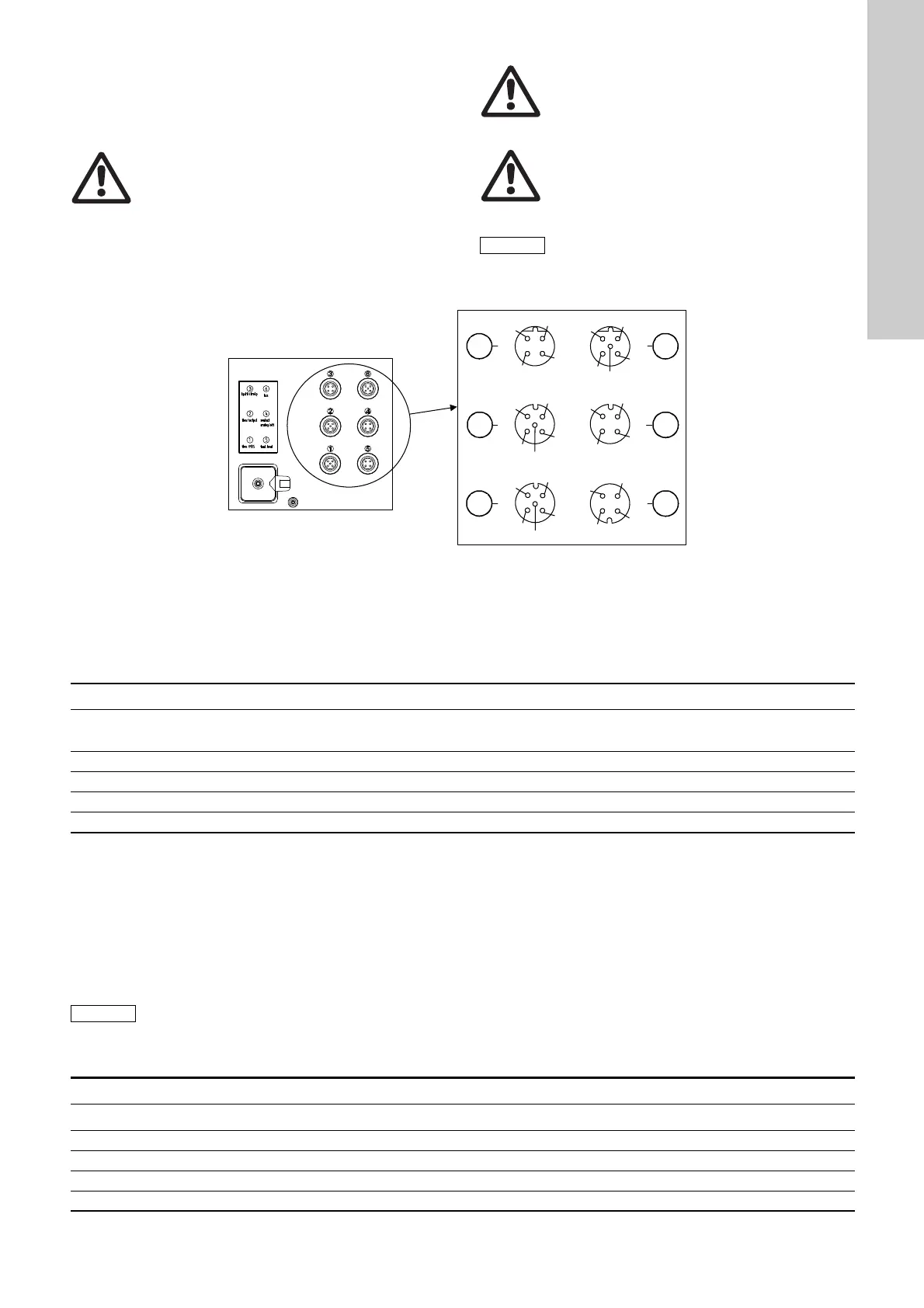

Fig. 16 Diagrama de conexiones DDI 222
6.1.1 Señal de fuga de diafragma / (sensor de presión - monitor de flujo)
Toma 1
Para señal de fugas de diafragma (MBS) o sensor de presión (opción de bomba con monitor de flujo).
La señal de fugas de diafragma y el sensor de presión se encuentran preinstalados con un enchufe M12 para la toma 1.
• Conecte los cables de acuerdo con la siguiente tabla.
6.1.2 Salida de corriente / monitor de flujo (sensor de presión)
Toma 2
Para sensor de presión para la opción de monitor de flujo.
El sensor de presión se suministra preparado con un enchufe M12 para la toma 2 o la toma 1.
La salida de corriente indica el flujo dosificador actual y se puede ponderar independientemente del modo de funcionamiento seleccio-
nado. Consulte la sección
9.6.4 Ponderación de la entrada/salida de corriente.
Aviso
Sólo personal cualificado debe realizar las conexio-
nes eléctricas.
Desconecte la alimentación eléctrica antes de
conectar el cable de alimentación eléctrica y
los contactos de los relés.
Respete la normativa de seguridad local.
Aviso
Únicamente el personal autorizado por Grundfos
puede abrir la caja de la bomba.
Aviso
Proteja los enchufes y conexiones de los cables
frente a la corrosión y la humedad.
Extraiga únicamente los tapones protectores de las
tomas que se están utilizando.
Precaución
La alimentación eléctrica debe aislarse eléctrica-
mente de las salidas y entradas de señal.
TM03 6583 4506
Toma 1 Se utiliza para / colores del hilo
Pasador Atribución
Señal de fuga de diafragma
(MBS)
Sensor de presión
1+ 5 V x
3 Entrada de sensor de presión x
4 Entrada de MBS Negro
5 GND Verde/amarillo x
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
Opcional
Nota
Sensor de presión (monitor de flujo):
Si también se usa la toma 2 para salida de corriente,
el sensor de presión puede conectarse a la toma 1 o
preferentemente junto con la salida de corriente a la
toma 2 utilizando el conjunto de enchufes (número
de producto 96645265
(321-327)).
Toma 2 Cable Utilizado para
Pasador Atribución Color del hilo Salida de corriente +/- Sensor de presión
1 + 5 V Marrón x
3 Entrada de sensor de presión Azul x
4 Salida de corriente Negro +
5 GND Verde/amarillo - x
