Español (ES)
108
4.4.3 Control de dosificación (monitor de flujo)
El sensor de presión (opción de la bomba con monitor de flujo)
se utiliza como un controlador de dosificación y para monitorear
la presión para todos los rangos de potencia.
El monitor de flujo para el control de dosificación consta de un
sensor integrado en el cabezal dosificador.
El sensor de presión está disponible como una opción de la
bomba con monitor de flujo. El sensor de presión está instalado
en la bomba que se entrega. No es posible realizar actualizacio-
nes.
4.4.4 Compensación de flujo
La compensación de flujo es una función para mantener la cons-
tante del flujo dosificador con presiones del sistema cambiantes.
El sensor de presión detecta los cambios de presión y se ajusta
la velocidad del motor adecuadamente.
Para utilizar esta función, se debe activar el control de presión
o el control de dosificación (monitor de flujo) en el sistema elec-
trónico.
4.5 Diagramas dimensionales

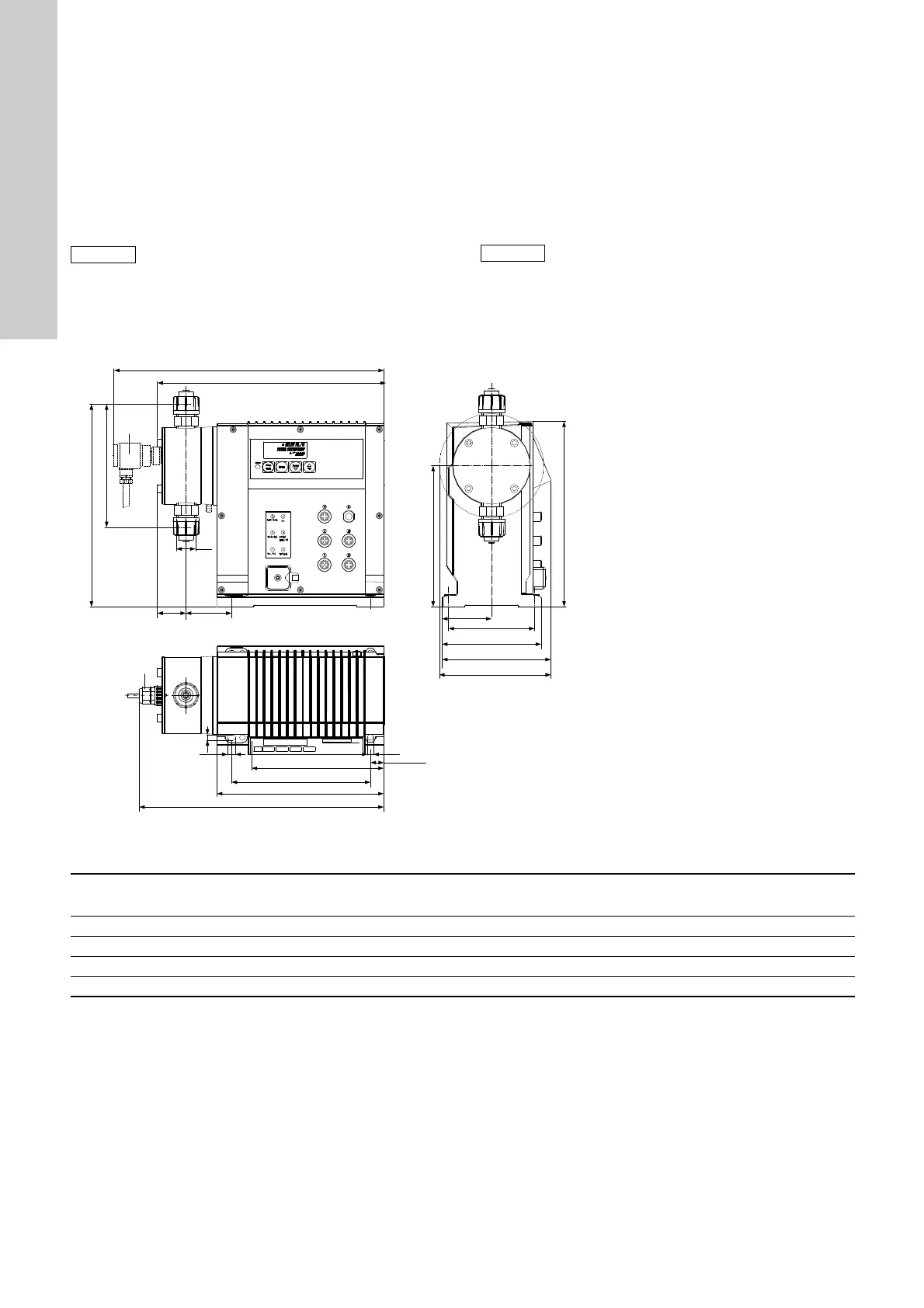

Fig. 4 DDI 222
Dimensiones del modelo DDI 222
El control de presión se utiliza principalmente para
proteger la bomba. Esta función no es un sustituto
de la válvula de rebose.
Cuando el fluido tiene una viscosidad similar a la del
agua, no se necesita calibrar la bomba, dado que la
bomba ya responde a posibles cambios de la presión
del sistema.
Cuando el fluido tiene una viscosidad diferente a la
del agua o después de una actualización del soft-
ware, se debe calibrar la bomba.
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: Sensor de fuga de diafragma (opcional)
DS: Sensor de presión (opción de bomba con monitor de flujo)
A3
[mm]
A4
[mm]
A5
[mm]
B3
[mm]
B4
[mm]
C1
[mm]
C4
[mm]
D1 H2
[mm]
H3
[mm]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
