Deutsch (DE)
62

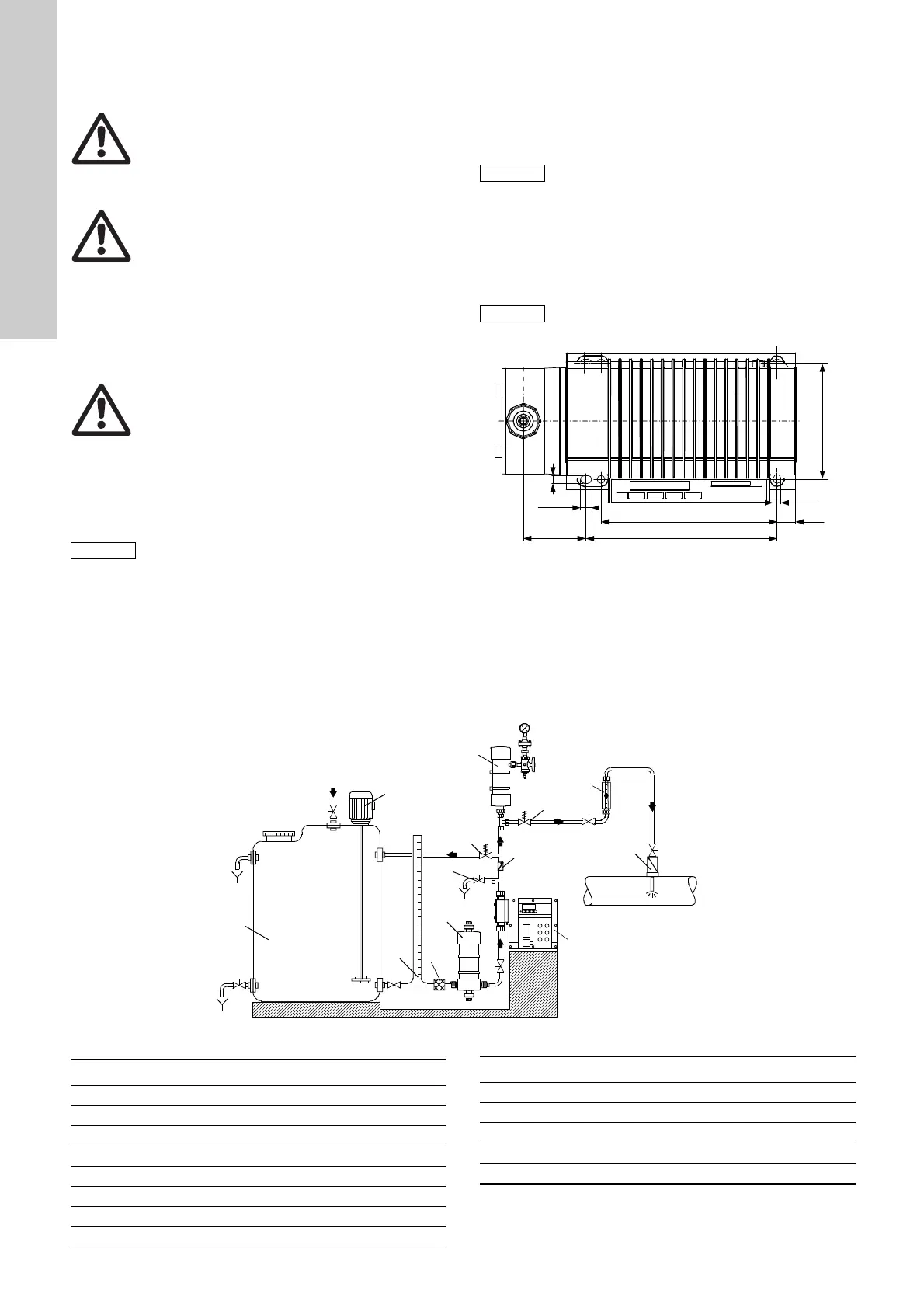

5. Installation
5.1 Allgemeine Informationen zur Installation
5.2 Aufstellungsort
5.2.1 Raumbedarf für Betrieb und Wartung
Die Bedienelemente müssen während des Betriebs frei zugäng-
lich sein.
Wartungsarbeiten am Dosierkopf und an den Ventilen sind regel-
mäßig durchzuführen.
Zur Demontage von Dosierkopf und Ventilen ist genügend Platz
vorzusehen.
5.2.2 Zulässige Umgebungsbedingungen
Zulässige Umgebungstemperatur: 0 °C bis +40 °C.
Zulässige Luftfeuchtigkeit: max. relative Feuchtigkeit:
92 % (nicht kondensierend).
5.2.3 Untergrund
Die Pumpe ist auf einer ebenen Fläche zu montieren.
5.3 Montage
Abb. 5 Bohrschema
• Pumpe mit vier M6-Schrauben auf dem Behälter oder an der Kon-
sole befestigen, so dass das Saugventil unten und das Druckventil
oben ist (Dosierrichtung ist immer von unten nach oben).
5.4 Installationsbeispiele
Abb. 6 Installationsbeispiel für Pumpe mit manueller Entlüftung
Warnung
Beachten Sie die Vorgaben zu Aufstellungsort und
Verwendungsbereich in den Kapiteln
1. Allgemeine
Hinweise
und 5.2 Aufstellungsort.
Warnung
Fehler, Bedienfehler oder Störungen an der Pumpe
oder der Anlage können z. B. zur Über- oder Unter-
dosierung oder zum Überschreiten des zulässigen
Drucks führen. Daraus resultierende Störungen oder
Schäden müssen vom Betreiber eingeschätzt und
durch geeignete Maßnahmen vermieden werden!
Warnung
Lebensgefahr durch Nichtauslösen der Fehlerstrom-
Schutzeinrichtung (RCD)!
Wird die Pumpe an eine Elektroinstallation ange-
schlossen, die über eine Fehlerstrom-Schutzeinrich-
tung (RCD) zur zusätzlichen Absicherung verfügt,
muss die RCD bei Auftreten von Erdungsfehlerströ-
men mit pulsierendem und gleichförmigem Gleich-
stromanteil auslösen.
D. h. es muss eine allstromsensitive RCD vom Typ B
verwendet werden.
Die Pumpe muss für Betrieb und Wartungsarbeiten
frei zugänglich aufgestellt werden.
Die Anlage ist nur für Innenaufstellung geeignet!
Stellen Sie sicher, dass die Schutzart für Motor- und
Pumpengehäuse durch die Umgebungs-
bedingungen nicht verletzt wird.
Pumpen mit Elektronik sind nur für Innenaufstellung
geeignet! Nicht im Freien aufstellen!
Schrauben vorsichtig anziehen, andernfalls kann das
Kunststoffgehäuse beschädigt werden.
TM03 6664 4506
7
9.95
7
(159)
172.5
16.5
105
C1
TM03 6665 4506
1i
2i
3i
4i
5i
6i
7i
9i
10i
8i
15i
11i
12i
Pos. Komponenten
1i Dosierbehälter
2i Elektrorührwerk
3i Entnahmeeinrichtung
4i Saugpulsationsdämpfer
5i Dosierpumpe
6i Überströmventil
7i Druckhalteventil
8i Pulsationsdämpfer
9i Kalibrierrohr
10i Impfarmatur
11i Entlüftungs- und Entleerungsventil
12i Rückschlagventil
15i Filter
Pos. Komponenten
