5.4.1 Installationstipps
• Für nicht-ausgasende Medien mit wasserähnlicher Viskosität
kann die Pumpe auf dem Behälter montiert werden (zulässige
Saughöhe beachten).
• Vorzugsweise für Zulaufbetrieb sorgen.
• Für Medien mit Neigung zu Ablagerungen sollte die Sauglei-
tung mit Filter (15i) so eingebaut werden, dass das Saugventil
wenige Millimeter über den möglichen Ablagerungen bleibt.

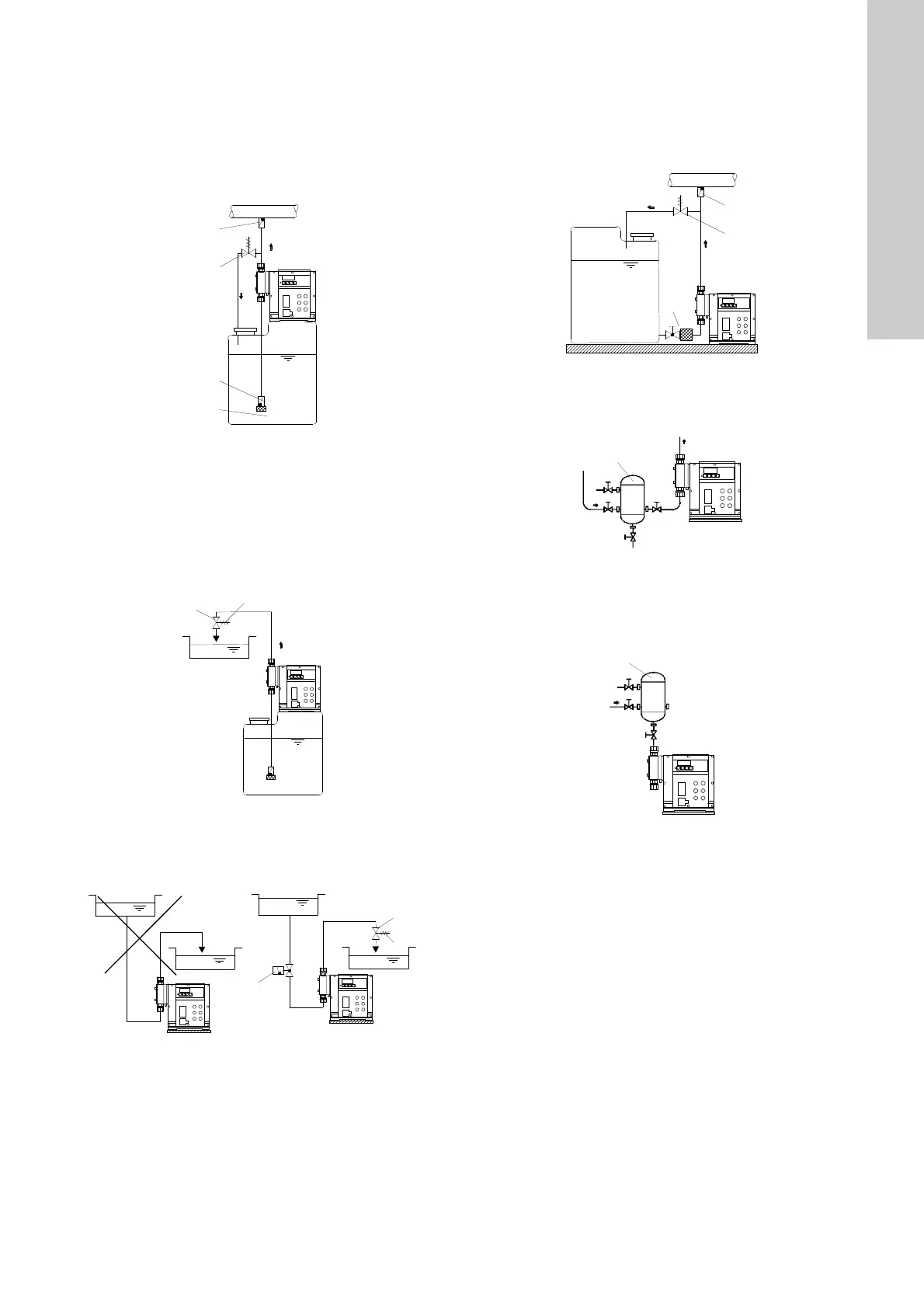

Abb. 7 Behälterinstallation
Bei freiem Auslauf des Dosiermediums oder niedrigem
Gegendruck
Zwischen dem Gegendruck an der Impfstelle und dem Druck des
Dosiermediums am Saugventil der Pumpe muss eine positive
Druckdifferenz von mindestens 1 bar herrschen.
• Ist dies nicht möglich, so ist ein Druckhalteventil (7i) unmittel-
bar vor der Austritts- bzw. Impfstelle zu installieren.
Abb. 8 Installation mit Druckhalteventil
• Um eine Heberwirkung zu vermeiden, ist ein
Druckhalteventil (7i) in die Druckleitung und ggf. ein Magnet-
ventil (14i) in die Saugleitung einzubauen.
Abb. 9 Installation zur Vermeidung der Heberwirkung
• Zum Schutz der Dosierpumpe vor unzulässig hohem Druck ein
Überströmventil (6i) in die Druckleitung einbauen.
• Bei ausgasenden Medien:
– Zulaufbetrieb.
– Filter (15i) in die Saugleitung einbauen, um Verschmutzung
der Ventile zu vermeiden.
Abb. 10 Installation mit Überströmventil und Filter
• Bei Leitungslängen über 1 Meter kann je nach Förderstrom ein
Saugpulsationsdämper (4i) erforderlich sein.
Abb. 11 Installation mit Saugpulsationsdämpfer
• Für Dämpfer und Leitungslängen über 3 Meter sowie bei
flexibler Verrohrung und Leitungslängen über 5 Meter, ist zum
Schutz der Anlage ein Pulsationsdämpfer (8i) zu verwenden.
Abb. 12 Installation mit Pulsationsdämpfer
