4.3 Description générale
La pompe doseuse DDI 222 est une pompe doseuse avec entraî-
nement à moteur EC (moteur CC sans balai) et régulateur de
puissance électronique. La pompe est actionnée via l'écran dia-
gonal avec une structure de menu convivale.
La pompe comprend un dispositif de sécurité de surpression.
Quand la pression de coupure réglable est dépassée, la pompe
peut être mise automatiquement hors tension.
La DDI 222 existe en plusieurs versions.
Voir aussi paragr.
1. Généralités.
Option :
La pompe peut également être équipée
• d'un capteur de fuite au niveau de la membrane (MBS)
• d'une interface pour PROFIBUS.
Les fonctions sont décrites mais ne s'appliquent qu'au modèle de
pompe concerné.

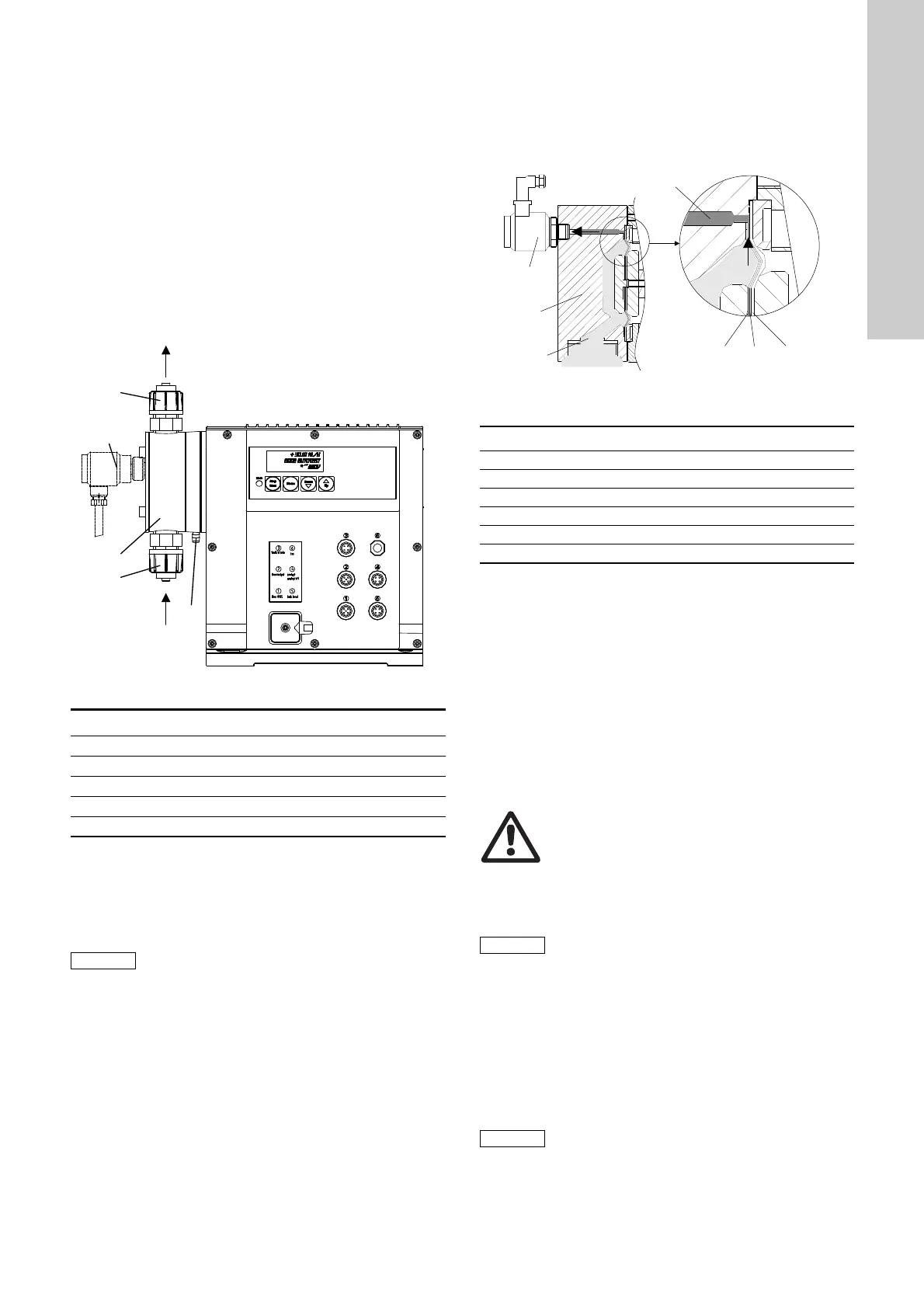

Fig. 2 DDI 222
4.3.1 Type HV pour les liquides plus visqueux que de l'eau
Toutes les pompes de type HV sont équipées de soupapes à res-
sort DN 20 avec pression d'ouverture de 0,1 bar (ou 0,8 bar côté
pression) et d'un raccord pour tube PVC 19 x 27. Le modèle
DDI 60-10 est équipé d'une tête de dosage spéciale.
4.4 Fonctions de sécurité
4.4.1 Détection de fuite au niveau de la membrane
Les pompes avec détection de fuite au niveau de la membrane
sont équipées d'une tête de dosage spéciale avec un set de
membranes et un pressostat. La pompe est livrée avec
pressostat (prise 1) monté et connecté.
Fig. 3 Tête de dosage avec set de membranes et pressostat
pour détection de fuite au niveau de la membrane
En cas de fuite au niveau de la membrane :
• Le produit de dosage pénètre entre la membrane de fonction-
nement et la membrane de protection ; il est transféré vers
le pressostat via la membrane de signal.
• Lors de la course de pression suivante, la pression est appli-
quée au pressostat qui est activé. La pompe signale
une erreur mais continue à fonctionner.
• Le système électronique commande deux contacts pouvant
être utilisés, par exemple, pour déclencher un signal d'alarme
ou mettre la pompe hors tension.
• En mode d'urgence, la pompe peut continuer à fonctionner
pendant un bref délai.
4.4.2 Régulation de la pression
La pompe DDI 222 dispose d'une fonction de régulation de la
pression. La pression est calculée à partir de la consommation en
courant du moteur ou mesurée directement dans la tête de
dosage si elle est équipée d'un capteur de pression (option
pompe à détecteur de débit). La pompe est mise automatique-
ment hors tension à la pression définie par l'utilisateur.
Cette fonction protège la pompe mais pas le système. Il est
conseillé de protéger le système par une soupape de trop-plein.
La fonction peut être activée et désactivée au second niveau de
fonction du système électronique.
TM03 6661 4506
Pos. Composants
3a Soupape d'aspiration
3b Soupape de refoulement
2 Tête de dosage
D Pressostat MBS (en option)
H Orifice de purge
Les dimensions de la pompe type HV sont différentes
de celles de la pompe standard et des raccords
d'autres dimensions de conduit peuvent être requis.
TM03 6611 4506
Pos. Composants
2 Tête de dosage
D Pressostat
L Produit de dosage
Q1 Membrane de fonctionnement
Q2 Membrane de signal (couche intermédiaire en tissu)
Q3 Membrane de protection
Avertissement
Il existe un risque d'explosion si le liquide de dosage
pénètre à l'intérieur du corps de la pompe !
S'il est possible que la membrane soit endommagée,
ne pas mettre la pompe sous tension ! Suivre les ins-
tructions du paragraphe
10.5 Rupture de la mem-
brane
!
Après une détection de fuite au niveau de la mem-
brane, le pressostat doit être vérifié.
En cas de rupture de la membrane du pressostat ou
de perturbation par le liquide de dosage, le pressos-
tat doit être remplacé.
Pour protéger la pompe et le système contre la for-
mation de pressíons excessives, installer une sou-
pape de trop-plein dans le conduit de refoulement.
