Deutsch (DE)
64
• Beim Verlegen der Saugleitung Folgendes beachten:
– Saugleitung so kurz wie möglich halten.
Verschlungene Saugleitungen vermeiden.
– Wenn nötig, Bögen statt Winkel verwenden.
– Saugleitung immer ansteigend zum Saugventil verlegen.
– Schlaufen vermeiden, da sie Luftblasen verursachen
können.

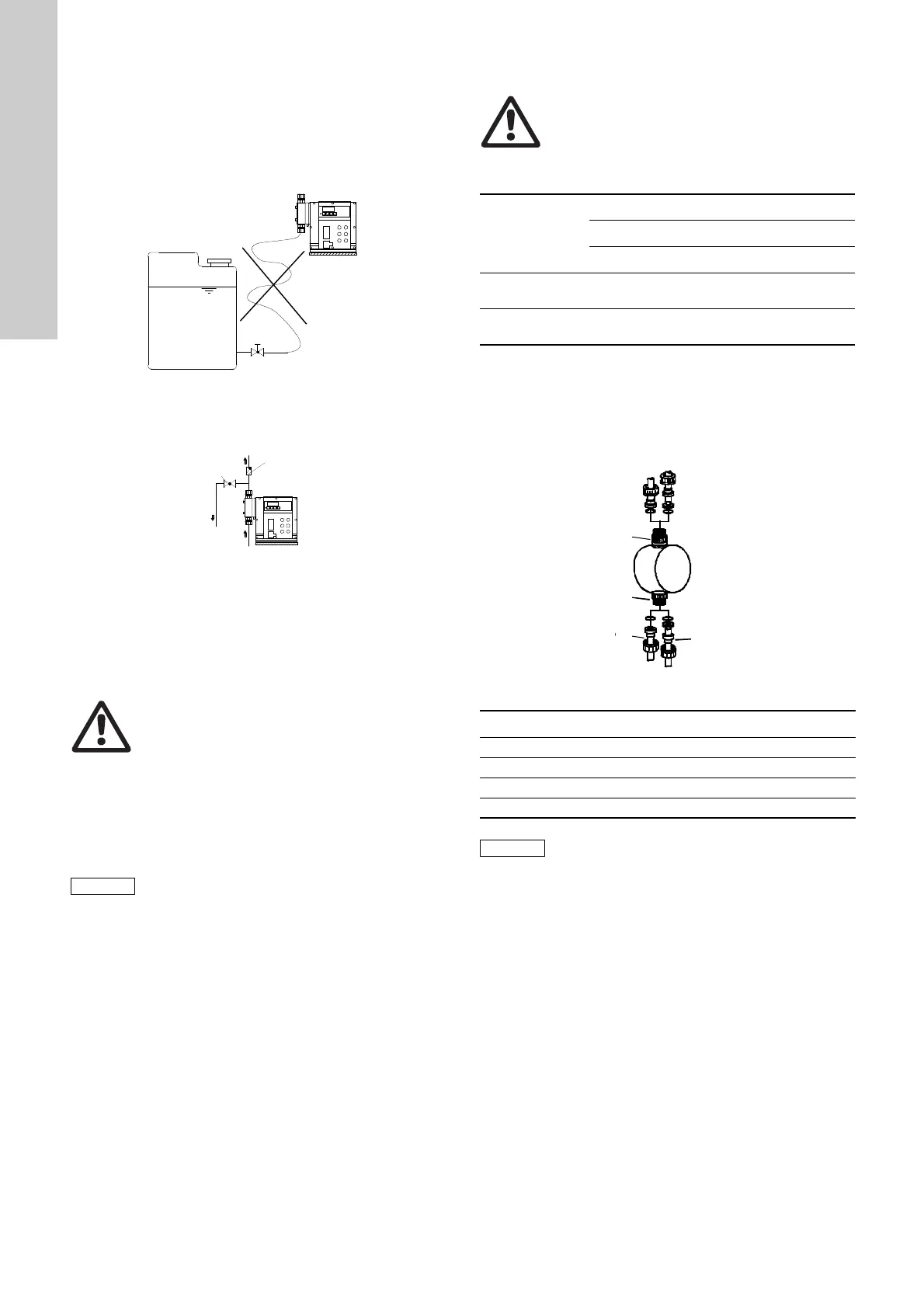

Abb. 13 Verlegen der Saugleitung
• Bei langen Druckleitungen ein Rückschlagventil (12i) in die
Dosierleitung einbauen.
Abb. 14 Installation mit Rückschlagventil
5.5 Schlauch- / Rohrleitungen
5.5.1 Allgemeines
Maximale Länge der Saugleitung
• 5 m für Pumpen in Standardausführung bei Dosierung von
Medien mit wasserähnlicher Viskosität und Verwendung eines
Pulsationsdämpfers.
• 1,2 m für Dosiermedien mit höherer Viskosität.
• 1,2 m für Pumpen mit Flow Monitor (2 m bei DDI 60-10 in
Standardausführung) bei Dosierung von Medien mit
wasserähnlicher Viskosität und ohne Verwendung eines Pul-
sationsdämpfers.
5.5.2 Dimensionierung von Schlauch- und Rohrleitungen
Innerer Mindestdurchmesser
5.5.3 Saug- und Druckleitung anschließen
• Saugleitung an Saugventil (3a) anschließen.
– Saugleitung im Behälter so montieren, dass das Fußventil
ca. 5 bis 10 mm über dem Behälterboden oder den mög-
lichen Ablagerungen bleibt.
• Druckleitung an Druckventil (3b) anschließen.
Abb. 15 Saug- und Druckleitung anschließen
TM03 6672 4506TM03 6673 4506
Warnung
Zum Schutz der Dosierpumpe vor unzulässig hohem
Druck ein Überströmventil in die Druckleitung ein-
bauen.
Alle Leitungen spannungsfrei verlegen!
Schlaufen und Knicke in Schläuchen vermeiden!
Saugleitung so kurz wie möglich halten!
Die Fließrichtung muss entgegen der Schwerkraft
verlaufen!
Beachten Sie beim Umgang mit Chemikalien die
Sicherheitshinweise des Herstellers!
Achtung
Die Beständigkeit der Teile, die mit dem Medium in
Berührung kommen, ist abhängig von Medium,
Medientemperatur und Betriebsdruck. Stellen Sie
sicher, dass Teile, die mit den Dosiermedien in
Berührung kommen, unter Betriebsbedingungen
beständig gegen das Dosiermedium sind!
Nur die vorgegebenen Leitungstypen verwenden!
12i
11i
Warnung
Druckstufe der angeschlossenen Leitung beachten.
Der maximal zulässige Vordruck und die Druckstufe
der Druckleitungen dürfen nicht überschritten wer-
den!
Pumpentyp
Pumpenausführung
Standard HV-Ausführung
[mm] [mm]
DDI 60-10
Saugseite: 9
Druckseite: 6
Saugseite: 19
Druckseite: 13
DDI 150-4 13
Saugseite: 19
Druckseite: 13
TM03 6235 4506
Pos. Komponenten
3a Saugventil
3b Druckventil
C Rohranschluss
D Schlauchanschluss
Achtung
Druckgrenzen gemäß Kapitel 1. Allgemeine Hin-
weise
einhalten!
A
B
C
D
3b
D
C
3a
