9. Utilisation de l'unité de commande
9.1 Niveaux du menu
Niveaux du menu utilisés dans l'unité de commande
• Premier niveau de fonction : sélection et paramètres des
modes de fonctionnement de la pompe (Manuel, Contact,
Analogique) pour l'exécution des fonctions discontinu et tem-
porisateur, et la mise en marche de la pompe.
•
Second niveau de fonction : paramètres et affichage des
fonctions supplémentaires, sélection et réglage des fonctions
discontinu et temporisateur. Mise en place du code d'accès
empêchant l'accès involontaire ou non autorisé aux réglages
de la pompe.
•
Niveau de service : paramètres du type de pompe et de
l'unité d'affichage du débit de dosage (l/h ou gal/h) et para-
mètres des entrées et sorties.
Sauvegarde des paramètres utilisateurs
Les paramètres de la pompe sont sauvegardés automatiquement
toutes les 10 minutes. Ils demeurent inchangés même si la
pompe est mise hors tension.
9.2 Fonctions générales de l'unité de commande
9.2.1 Aspiration
Si le bouton "Start/Stop" est appuyé pendant plus d'une seconde,
la pompe passe en fonctionnement continu et y reste tant que
le bouton est appuyé (par ex. pour l'aspiration).
Ceci, indépendamment du mode de fonctionnement sélectionné.
(en mode discontinu ou temporisateur, la pompe doit tout d'abord
être arrêtée).
9.2.2 Verrouillage "run"
La pompe peut être verrouillée pour empêcher un arrêt manuel.
Si cette fonction est activée, (niveau service), la pompe se met
en marche avec les paramètres actuels et ne peut être arrêtée
avec "Start/Stop".
Il est toujours possible d'accuser réception des messages
d'erreur avec "Start/Stop".
Arrêt de la pompe avec verrouillage "run" activé
• Si la commande marche/arrêt à distance est branchée, utiliser
l'arrêt de la commande à distance.
• Mettre la pompe hors tension.
9.2.3 Signal de réservoir vide à deux niveaux
Cette fonction permet de prévenir quand le réservoir est presque
vide et d'éteindre la pompe quand le réservoir est vide.
L'utilisation du signal préventif de réservoir vide présuppose que
le conduit d'aspiration est équipé de deux interrupteurs à flotteur.
Signal préventif de réservoir vide
Le signal préventif de réservoir vide peut être une signal d'erreur
ou un signal préventif de réservoir vide sur la prise 3. Pour le
signal préventif de réservoir vide, le relais 1 doit être réglé sur
"Pre-empty signal". Voir paragr.
6. Branchements électriques et
9.7.1 Modification de l'assignation de commutation.
Si le contact de l'interrupteur à flotteur correspondant se ferme,
• le relais du signal d'erreur ou le relais du signal préventif de
réservoir vide est activé mais la pompe n'est pas arrêtée.
• la diode DEL clignote rouge.
• le symbole de signal de réservoir vide clignote à l'écran.

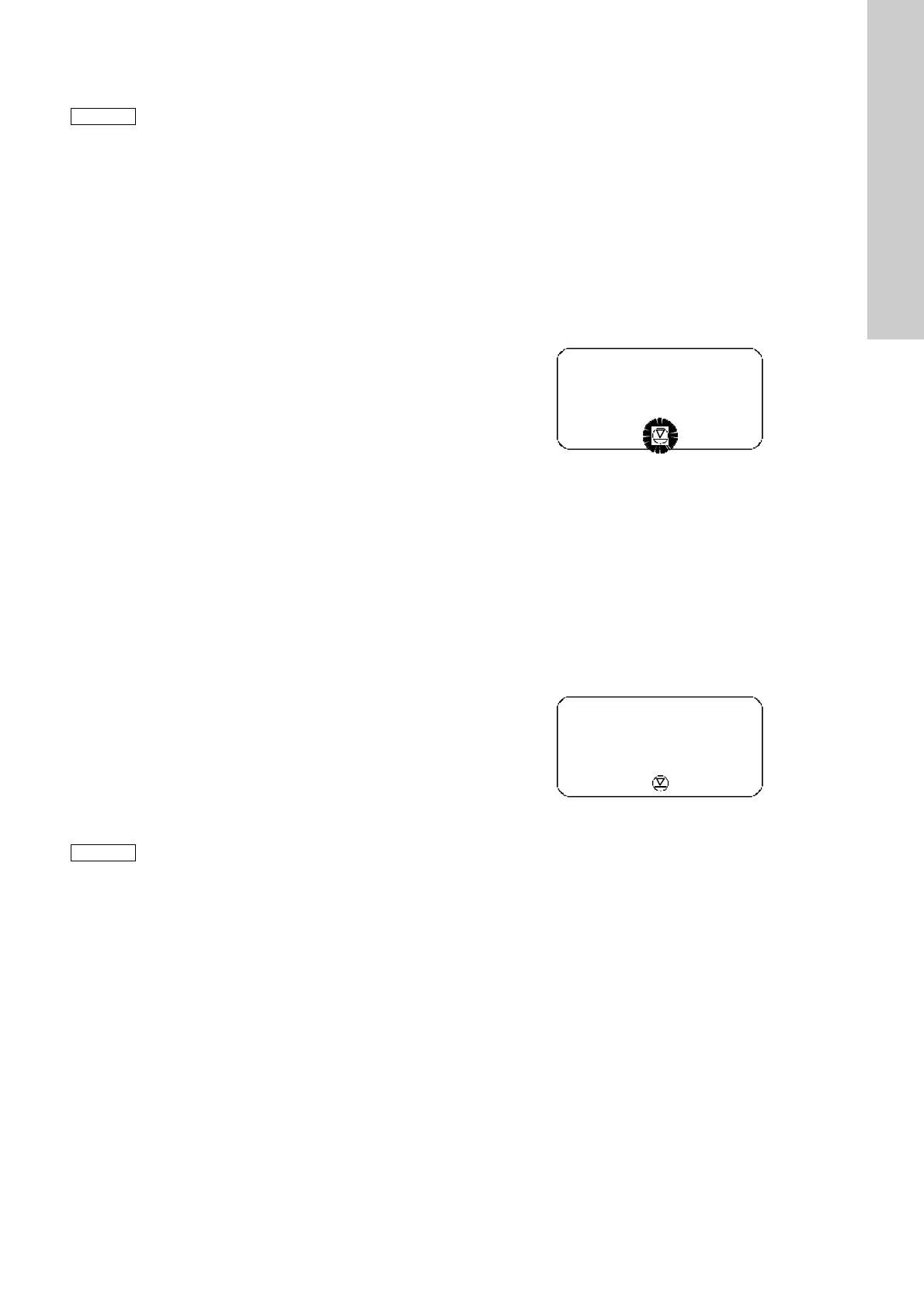

Fig. 18 Affichage : Signal préventif de réservoir vide
Une fois l'erreur corrigée,
• le relais du signal d'erreur ou le relais du signal préventif de
réservoir vide s'éteint.
• la pompe reprend l'état d'avant l'erreur.
Signal de réservoir vide
Si le contact de l'interrupteur à flotteur correspondant se ferme,
• la pompe est mise hors tension.
• le relais du signal d'erreur se met en marche.
• la diode DEL clignote rouge.
• le symbole de signal de réservoir vide s'allume à l'écran.
Fig. 19 Affichage : symbole de signal de réservoir vide
Une fois l'erreur corrigée,
• la pompe se remet en marche (si elle fonctionnait précédem-
ment).
• le relais du signal d'erreur s'éteint.
• la pompe reprend l'état d'avant l'erreur.
Consulter tout d'abord les paragr. 5. Installation,
7. Mise en marche / arrêt et 7.2 Fonctionnement de
la pompe
. Seules les fonctions supplémentaires sont
décrites dans ce paragr.
Pour "Batch manual", le bouton "Run" ne doit pas
être verrouillé, puisque la pompe fonctionne alors en
continu.
TM03 6596 4506TM03 6597 4506
