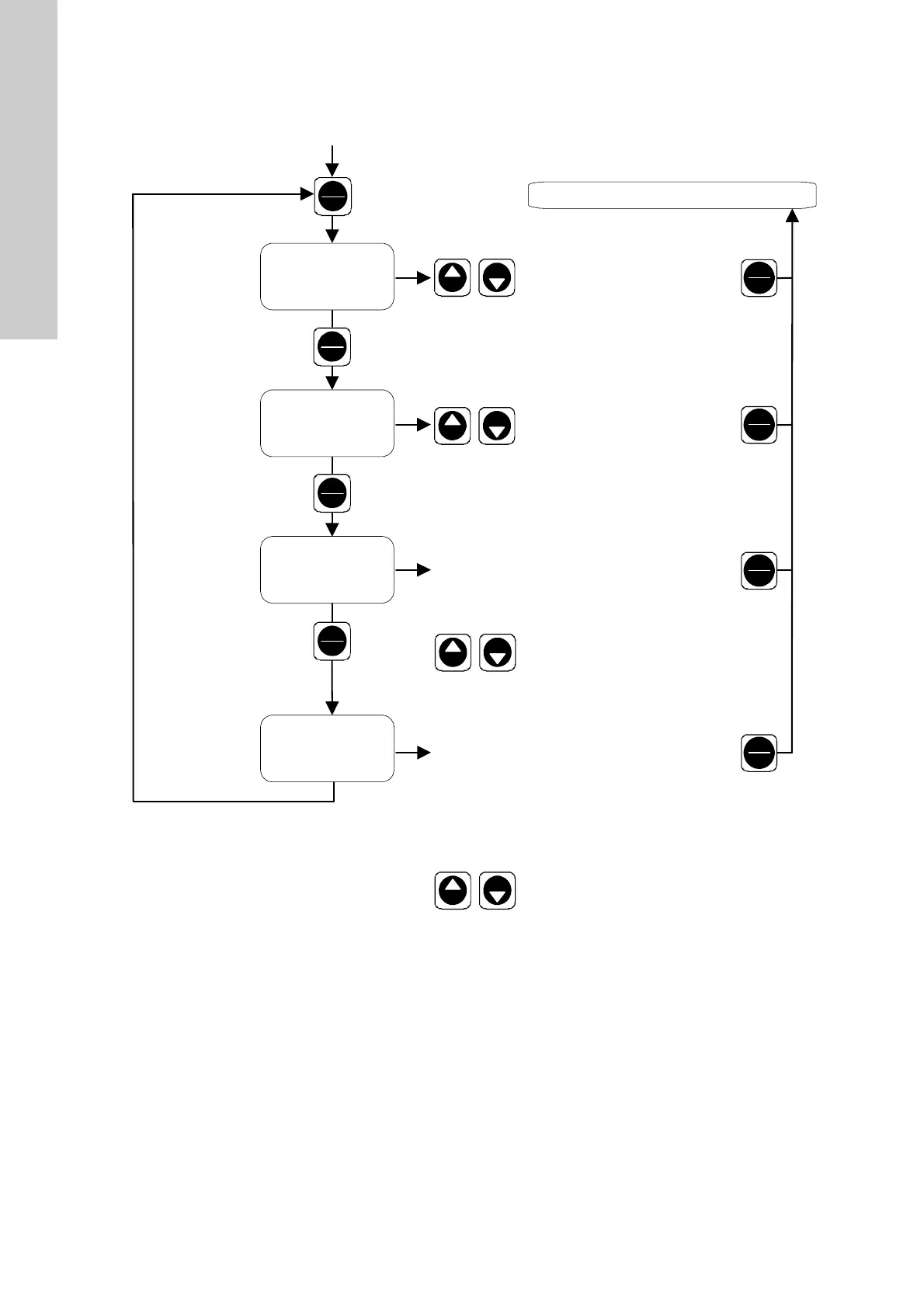

Abb. 24 Erste Funktionsebene
Die Pumpe läuft nicht (LED leuchtet rot)
Die Pumpe läuft (LED leuchtet grün)
Manuelle
Steuerung
Kontaktsignal-
steuerung
Stromsignal-
steuerung 0-20 mA
Stromsignal-
steuerung 4-20 mA
Dosierleistung auf ca. 0,125 % bis
100 % der max. Dosierleistung [lh]
einstellen
Dosiermenge/-signal auf
0,111 - 22,2 ml (DDI 60-10)
0,278 - 55,5 ml (DDI 150-4)
einstellen
Dosiermenge proportional zum Stromsignal*
20 mA: Dauerbetrieb bei maximaler Dosier-
leistung
< 0,2 mA: Pumpe schaltet aus
0,2 - 20 mA:Dosiermenge proportional zum Strom-
signal
Dosiermenge proportional zum Stromsignal*
20 mA: Dauerbetrieb bei maximaler Dosier-
leistung
< 4,2 mA: Pumpe schaltet aus
4,2 - 20 mA:Dosiermenge proportional zum Strom-
signal
< 2 mA: Fehlersignal wird eingeschaltet
> Display: "ERROR", LED blinkt rot
Einstellen der Gewichtung
(max. Dosierleitung)
Einstellen der Gewichtung
(max. Dosierleitung)
