Deutsch (DE)
60
4.4.3 Dosierüberwachung (Flow Monitor)
Der Drucksensor (Pumpenoption Flow Monitor) wird als Dosier-
controller und zur Drucküberwachung des gesamten Leistungs-
bereichs eingesetzt.
Der Flow Monitor zur Dosierüberwachung besteht aus einem im
Dosierkopf integrierten Drucksensor.
Der Drucksensor ist als Pumpenoption Flow Monitor erhältlich.
Der Drucksensor ist bei Lieferung an der Pumpe montiert.
Nachrüsten ist nicht möglich.
4.4.4 Durchflusskompensation
Die Durchflusskompensation dient dazu, die Dosierleistung trotz
sich veränderndem Anlagendruck konstant zu halten.
Druckschwankungen werden vom Drucksensor entdeckt, worauf-
hin die Motorleistung entsprechend angeglichen wird.
Um diese Funktion zu nutzen, ist die Drucküberwachung oder
Dosierüberwachung (Flow Monitor) in der Elektronik zu aktivieren.

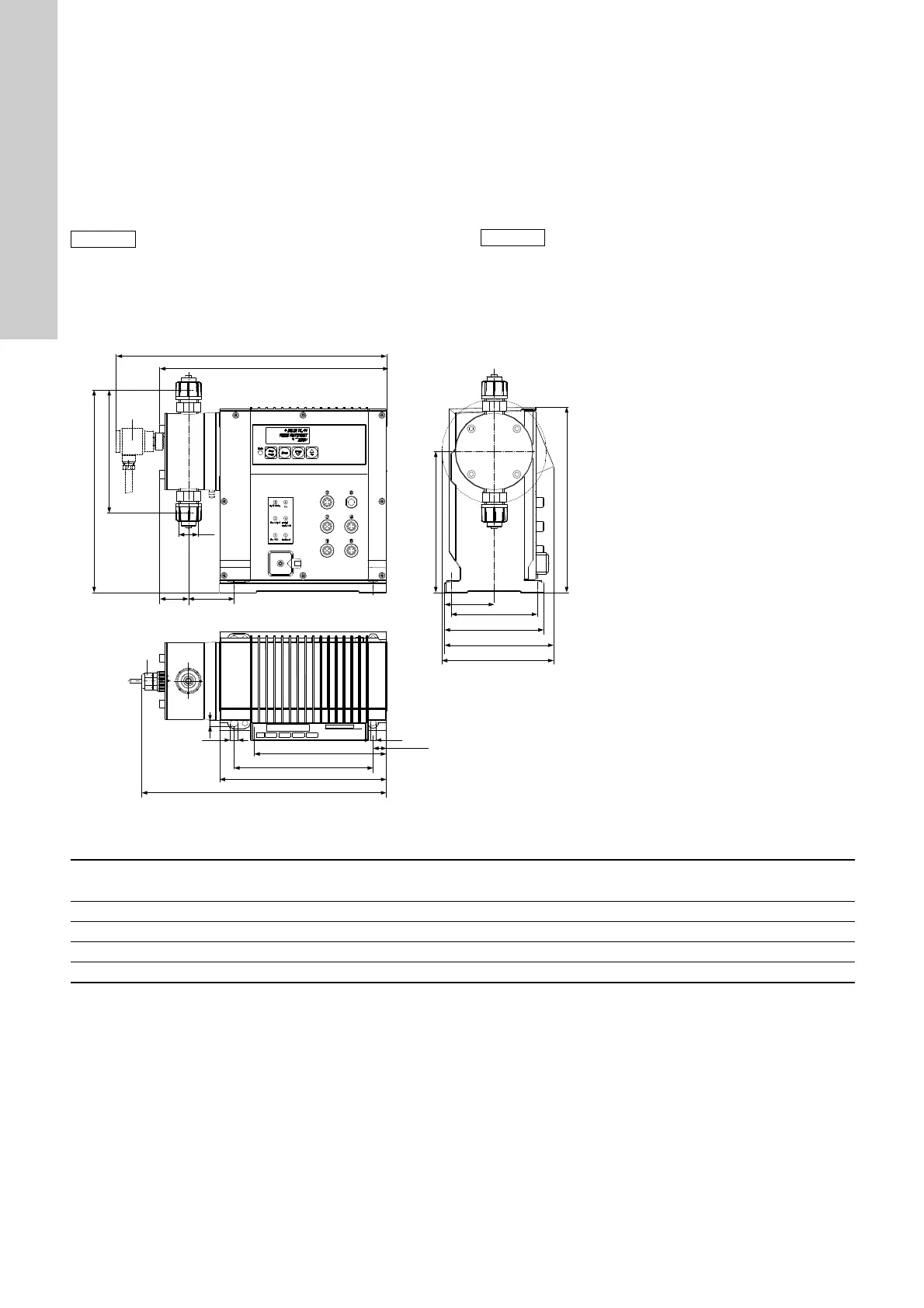

4.5 Maßzeichnungen
Abb. 4 DDI 222
Maße der DDI 222
Die Druckregelung dient vor allem zum Schutz der
Pumpe. Diese Funktion ist kein Ersatz für das Über-
strömventil.
Beim Dosieren von Medien mit wasserähnlicher Vis-
kosität muss die Pumpe nicht kalibriert werden, da
sie bereits auf den sich ggf. ändernden Anlagendruck
anspricht.
Beim Dosieren von Medien deren Viskosität nicht der
von Wasser entspricht oder nach einer Software-
Aktualisierung muss die Pumpe kalibriert werden.
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: Membranleckagesensor (optional)
DS: Drucksensor (Pumpenoption Flow Monitor)
A3
[mm]
A4
[mm]
A5
[mm]
B3
[mm]
B4
[mm]
C1
[mm]
C4
[mm]
D1 H2
[mm]
H3
[mm]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
