9.12 Menü Timer / Timerbetrieb
Im Timerbetrieb wird eine definierte Chargenmenge mit einer
definierten Dosierleistung dosiert. Die erste Dosierung startet
nachdem die Startzeit t
1
verstrichen ist. Die Chargendosierung
wird dann nach Ablauf der Wiederholzeit t
2
solange wiederholt,
bis der Anwender den Ablauf durch Drücken der "Start/Stop"-
Taste oder über Fern-Aus stoppt.
• Eingabebereich für die Chargenmenge:
0,0 - 999,9 ml / 1,00 - 99,99 l / 100,0 - 999,9 l
• Eingabebereich für die Zeiten t
1
and t
2
:
1 min. < t
1
< 999 h / 1 min. < t
2
< 999 h
Eingabe: hh:mm.

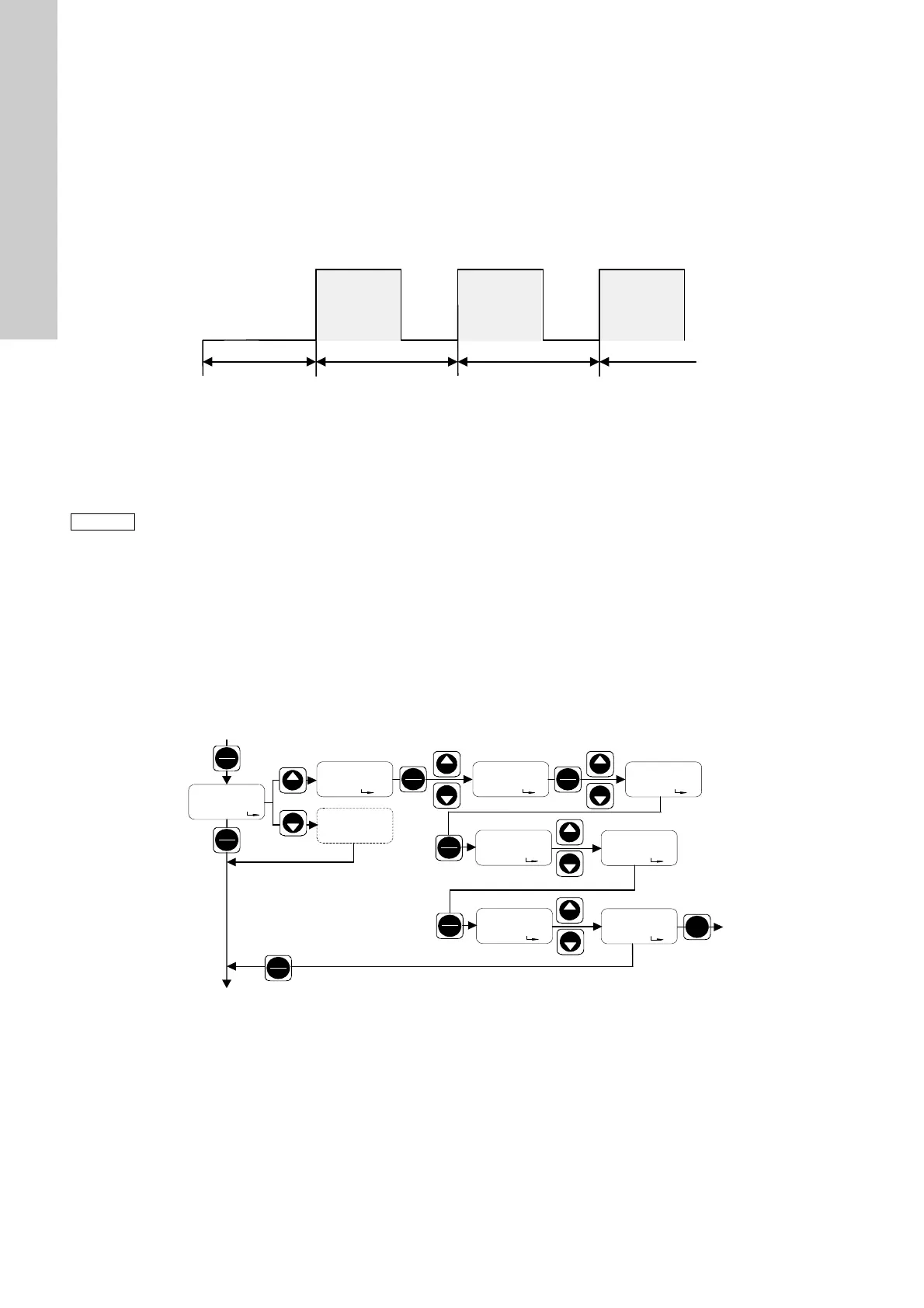

Abb. 52 Timerbetrieb
Der Timerbetrieb wird von der ersten und zweiten Funktions-
ebene gesteuert.
• In der zweiten Funktionsebene werden die Chargenmenge
und die Zeiten t
1
und t
2
eingestellt.
• In der ersten Funktionsebene wird der Timerbetrieb aktiviert.
Abb. 53 Timerbetrieb einstellen
"OFF t" erscheint im Display.
1. Die "Up"-Taste drücken.
– "ON t" erscheint im Display.
2. "Start/Stop"-Taste drücken.
3. Mit den Tasten "Down" und "Up" die gewünschte Dosier-
leistung eingeben.
– Die gewählte Dosierleistung erscheint im Display.
4. "Start/Stop"-Taste drücken.
5. Mit den Tasten "Down" und "Up" die gewünschte Chargen-
menge eingeben.
– Die gewählte Chargenmenge erscheint im Display.
6. "Start/Stop"-Taste drücken.
– "t1" erscheint im Display.
7. Mit den Tasten "Up" und "Down" die Startzeit t
1
eingeben.
8. "Start/Stop"-Taste drücken.
– "t2" erscheint im Display.
9. Mit den Tasten "Up" und "Down" die Wiederholzeit t
2
ein-
geben.
• "Menu/Info"-Taste drücken (Einstellung übernehmen und
zu nächstem Menüpunkt weitergehen), oder
• "Start/Stop"-Taste drücken (Einstellungen übernehmen, zweite
Funktionsebene schließen und Timerbetrieb in erster Funk-
tionsebene aktivieren).
