Grundfos DDI 222 User Manual

Deutsch (DE)
86
Ergebnis der Gewichtung
Im Beispiel wurden als Referenzpunkte L
d
und H
d
folgende Werte
eingegeben:
L
d
: mA
min.
= 6 mA, Q
select mA min.
= 10 l/h
H
d
: mA
max.
= 16 mA, Q
select mA max.
= 40 l/h.
Die Kurve für Stromeingang/-ausgang verläuft nun durch
Q = 0 bei < 6 mA, von Q = 10 l/h bei 6 mA bis Q = 40 l/h bei
16 mA, und durch Q = 40 l/h bei > 16 mA (Kurve 1d).
Auf gleiche Weise kann auch eine Stromgewichtung mit negativer
Steigung eingegeben werden. Dafür muss ebenfalls zuerst das
Wertepaar für Referenzpunkt L mit dem kleineren mA-Wert ein-
gegeben werden, danach Referenzpunkt H.
Im Beispiel wurden als Referenzpunkte L
e
und H
e
folgende Werte
eingegeben:
L
e
: mA
min.
= 2 mA, Q
select mA min.
= 60 l/h
H
e
: mA
max.
= 16 mA, Q
select mA max.
= 10 l/h.
Die Kurve für Stromeingang/- ausgang verläuft jetzt durch
Q = 0 bei < 2 mA, von Q = 60 l/h bei 2 mA bis Q = 10 l/h bei
16 mA, und durch Q = 10 l/h bei > 16 mA (Kurve 1e).

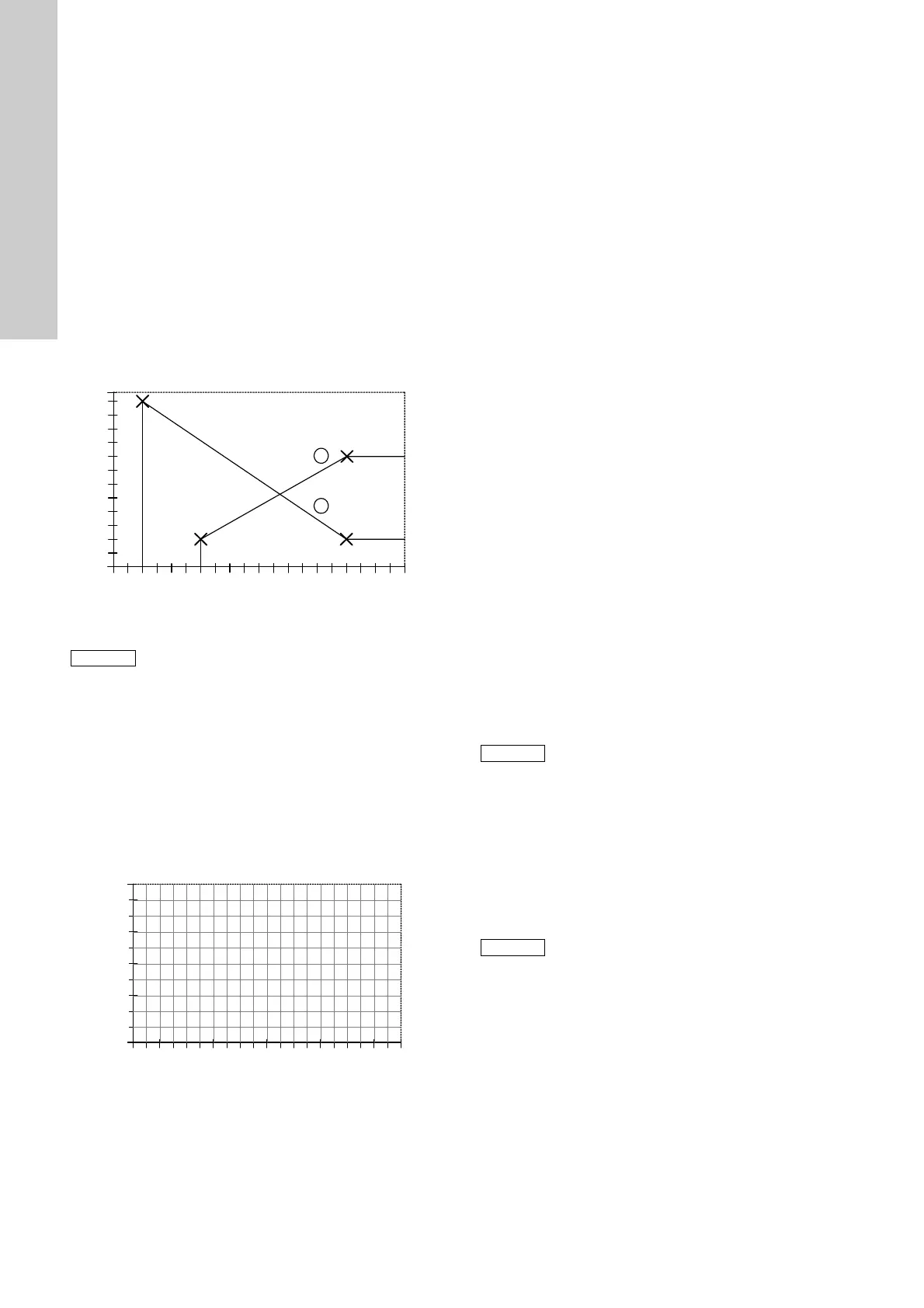

Abb. 40 Ergebnis der Gewichtung
Notieren Sie sich die eingestellte Stromgewichtung für
Stromeingang/-ausgang im folgenden Diagramm:
1. Beschriften Sie Achse Q [l/h] für Ihren Arbeitsbereich.
2. Tragen Sie Ihre Referenzpunkte mit den Wertepaaren:
L: mA
min.
/ Q
select mA min.
und
H: mA
max.
/ Q
select mA max.
in das Diagramm ein.
3. Kurve als Linie von L nach H zeichnen, vertikal von
Q
select mA min.
zur mA-Achse, und horizontal von
Q
select mA max.
zum Diagrammrand.
Abb. 41 Digramm für Stromeingang/-ausgang
9.10 Flow Monitor
9.10.1 Anwendungshinweise
Bei Dosierung ausgasender Medien (H
2
O
2
, Chlorbleichlauge)
• Um zuverlässigen Betrieb zu gewährleisten, Anzahl zulässiger
Fehlhübe auf über 10 einstellen.
Bei Dosierung von Antiskalant (Viskosität über 20 mPas)
• Federbelastete Ventile für hochviskose Medien verwenden.
• Zur Dosierung viskoser Medien, siehe auch Kapitel
1.3.10 Dosiermedium.
Bei Dosierung von viskosen Medien
• Für Medien mit Vikositäten über 20 mPas werden feder-
belastete Saug- und Druckventile empfohlen.
Bei Batch- oder Timerbetrieb
• Anzahl zulässiger Fehlhübe auf einen Wert einstellen, der
niedriger ist als die Anzahl Arbeitshübe.
• Sollte der Druck in der Druckleitung bei gestoppter Pumpe
unter den Mindestdruck von 2 bar fallen (z. B. wegen eines
Lecks im Druckhalteventil), dann sollte die Anzahl zulässiger
Fehlhübe erhöht werden, um unnötige Fehlermeldungen
zu vermeiden.
Sicherstellung des Gegendrucks durch ein Druckhalteventil:
• Überprüfen Sie 2 bis 3 Wochen nach der Inbetriebnahme den
Gegendruck.
– Liegt er unter 2 bar muss das Druckhalteventil nachjustiert
werden.
– Ist der Volumenstrom unterschiedlich (z. B. bei Kontakt- und
Analogsteuerung), dann darf der Mindestdruck bzw. die
Mindestdruckdifferenz von 2 bar auch bei kleinen Volumen-
strömen nicht unterschritten werden.
9.10.2 Flow Monitor einstellen
Für die Funktion des Drucksensors (falls installiert) als Dosier-
controller muss der Dosiercontroller eingeschaltet werden.
Für die Abschaltung der Pumpe bei Überdruck und zum Einstel-
len des Abschaltdrucks der Pumpe, muss die Drucküberwachung
eingeschaltet und eingestellt werden.
Ist kein Drucksensor angeschlossen, bestimmt die Pumpe den
Druck aus dem Motorstrom.
Dosiercontroller einschalten
Menüpunkt "flow" ist geöffnet.
– "flow OFF" erscheint im Display.
1. "Up"-Taste drücken.
– "flow ON" erscheint im Display.
– Der Dosiercontroller ist aktiviert.
Drucküberwachung einschalten
1. Die "Menu/Info"-Taste drücken.
– Menüpunkt "P" ist geöffnet.
– "P:OFF" erscheint im Display.
2. "Up"-Taste drücken.
– "P:ON" erscheint im Display.
– Die Drucküberwachung ist aktiviert.
TM03 6683 4506
Hinweis
Die maximale Förderleistung der Pumpe kann nicht
überschritten werden!
TM03 6614 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
1d
50 l/h
20 l/h
Q
select mA max. d
40 l/h
10 l/h
30 l/h
1e
Q
select mA max. e
Q
select mA min. d
Q
select mA min. e
I
in
[mA]
Q
select mA min. d
Q
select mA max. e
Q
select mA max. d
Q
select mA min. e
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in/out
[mA]
Q [l/h]
L: Q
select mA min.
= ____ / ____mA
min.
H: Q
select mA max.
= ____ / ____mA
max.
Q
kal
L: Q
select mA min.
____/____ mA
min.
H: Q
select mA max.
____/____ mA
max.
Q
cal
Q [l/h]
I
in/out
[mA]
Hinweis
Bei Anwendungen, bei denen hohe Anforderungen
an die Genauigkeit gestellt werden, muss eine
Drucküberwachung mit einem Drucksensor verwen-
det werden.
Hinweis
Dieser Menüpunkt erscheint nur, wenn der Drucksen-
sor bereits einmal erkannt wurde.
