Grundfos DDI 222 User Manual

Deutsch (DE)
85
9.9.3 Einstellen der Gewichtung

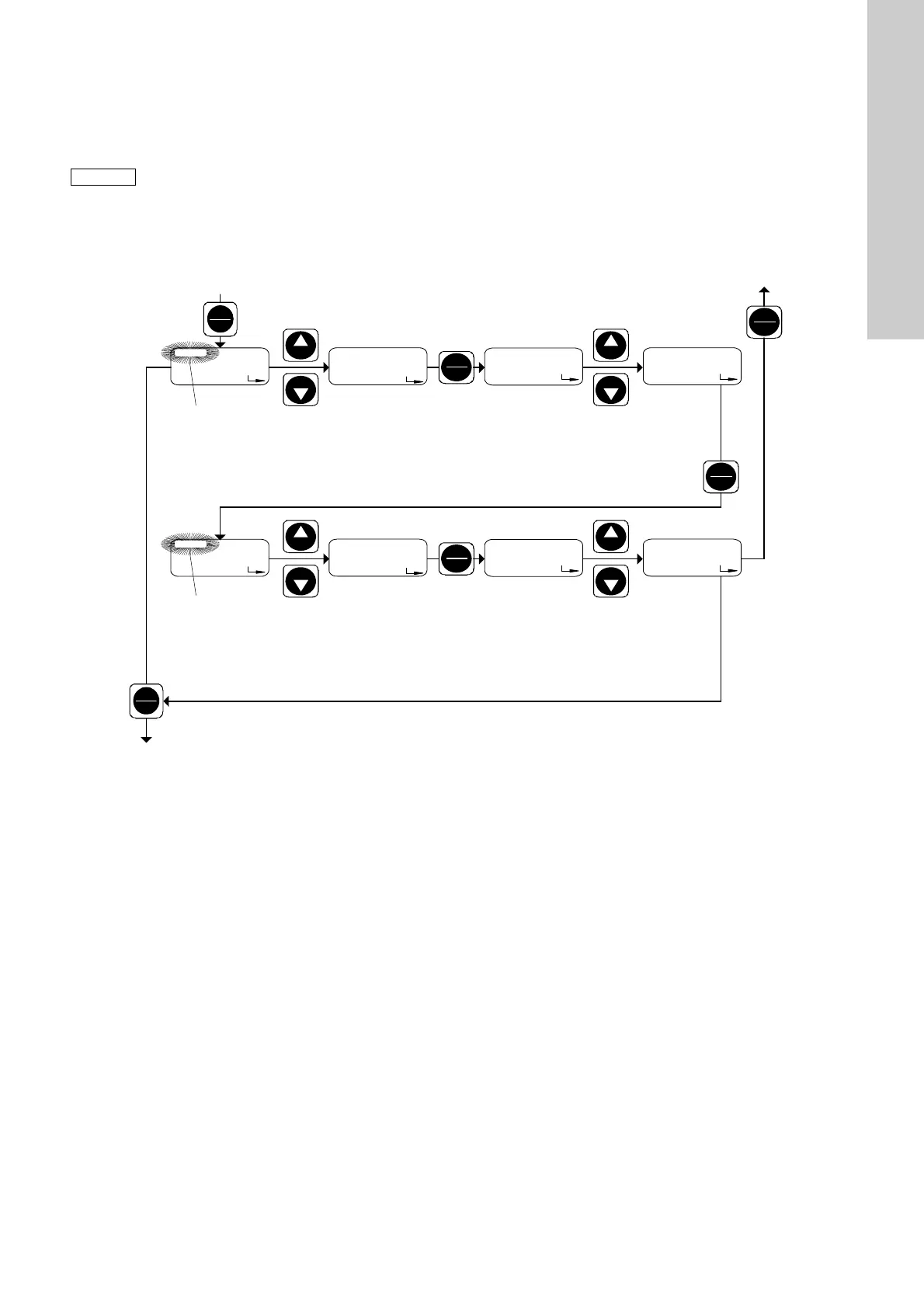

Abb. 39
Einstellen der Gewichtung
In der zweiten Funktionsebene erst die Werte für Referenzpaar L
eingeben:
Das Display zeigt
• den aktuellen Wert für mA
min.
Der Standardwert ist "L:0.0 mA" ("L:4.0 mA").
• "Analog"
• "0-20 mA" ("4-20 mA") (blinkt).
Vorgehensweise:
1. Mit den "Up"- und "Down"-Tasten den minimalen Strom-
eingang mA
min.
zwischen 0 mA (4 mA) und 20 mA eingeben
(z. B. mA
min.
= 6 mA).
2. Die "Start/Stop"-Taste drücken.
– Der aktuelle Wert der mA
min.
zugeordneten Förderleistung
Q
mA min.
erscheint im Display (Standardwert ist 0,000).
3. Mit den "Up"- und "Down"-Tasten den gewünschten Wert der
Förderleistung Q
mA min.
bei mA
min.
eingeben
(z. B. Q
mA min.
= 10 l/h).
Jetzt die Werte für das Referenzpaar H eingeben:
1. Die "Start/Stop"-Taste drücken.
– Der aktuelle Wert der mA
max.
erscheint im Display
(Standardwert ist "H:20.0 mA").
2. Mit den "Up"- und "Down"-Tasten den maximalen Strom-
eingang mA
max.
> mA
min.
eingeben (z. B. mA
max.
= 16 mA).
3. Die "Start/Stop"-Taste drücken.
– Der aktuelle Wert der mA
max.
zugeordneten Förderleistung
Q
mA max.
erscheint im Display (Standardwert ist Q
max.
).
4. Mit den "Up"- und "Down"-Tasten den gewünschten Wert der
Förderleistung Q
mA max.
bei mA
max.
eingeben
(z. B. Q
mA max.
= 40 l/h).
• "Menu/Info"-Taste drücken (Einstellung übernehmen und
zu nächstem Menüpunkt weitergehen), oder
• "Start/Stop"-Taste drücken (Einstellung übernehmen und
zweite Funktionsebene schließen).
Hinweis
Die Einstellmöglichkeiten einer Gewichtung sind von
der gewählten Stromsignalsteuerung abhängig. Die
Parameter für 0-20 mA und 4-20 mA sind voneinan-
der unabhängig. Die Gewichtungsparameter werden
abhängig von der eingestellten Betriebsart geändert
und gespeichert.
Vor der Gewichtung die später zu verwendende
Stromsteuerungsart (0-20 mA /4-20 mA), manuell
oder Kontaktsignal, wählen. (Die Gewichtung des
Stromausgangs für manuelle Steuerung oder Kon-
taktsignalsteuerung entspricht der Stromgewichtung
4-20 mA.)
TM03 6682 4506
Analog
L:0.0
mA
Down
Up
Stop
Start
Analog
6
mA
Analog
0.000
l / h
0-20 mA
Down
Up
Analog
10.00
l / h
0-20 mA
Stop
Start
0-20 mA
Menu
Info
Menu
Info
0-20 mA
Analog
H:20.0
mA
Down
Up
Stop
Start
Analog
16
mA
Analog
71.00
l / h
0-20 mA
Down
Up
Analog
40.00
l / h
0-20 mA0-20 mA
0-20 mA
Stop
Start
Blinkt
Blinkt
Wählen eines Wertes
für Stromeingang
mA
min.
0-20 mA
Wählen eines Wertes
für Stromeingang
mA
max.
> mA
min.
Einstellen der Förderleistung Q
mA min.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
max.
[l/h]
Einstellen der Förderleistung Q
mA max.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
max.
[l/h]
