6. Elektrische Anschlüsse
Stellen Sie sicher, dass die Pumpe für die Stromversorgung
geeignet ist, an die sie angeschlossen wird.
6.1 Signalleitungen für DDI 222 anschließen

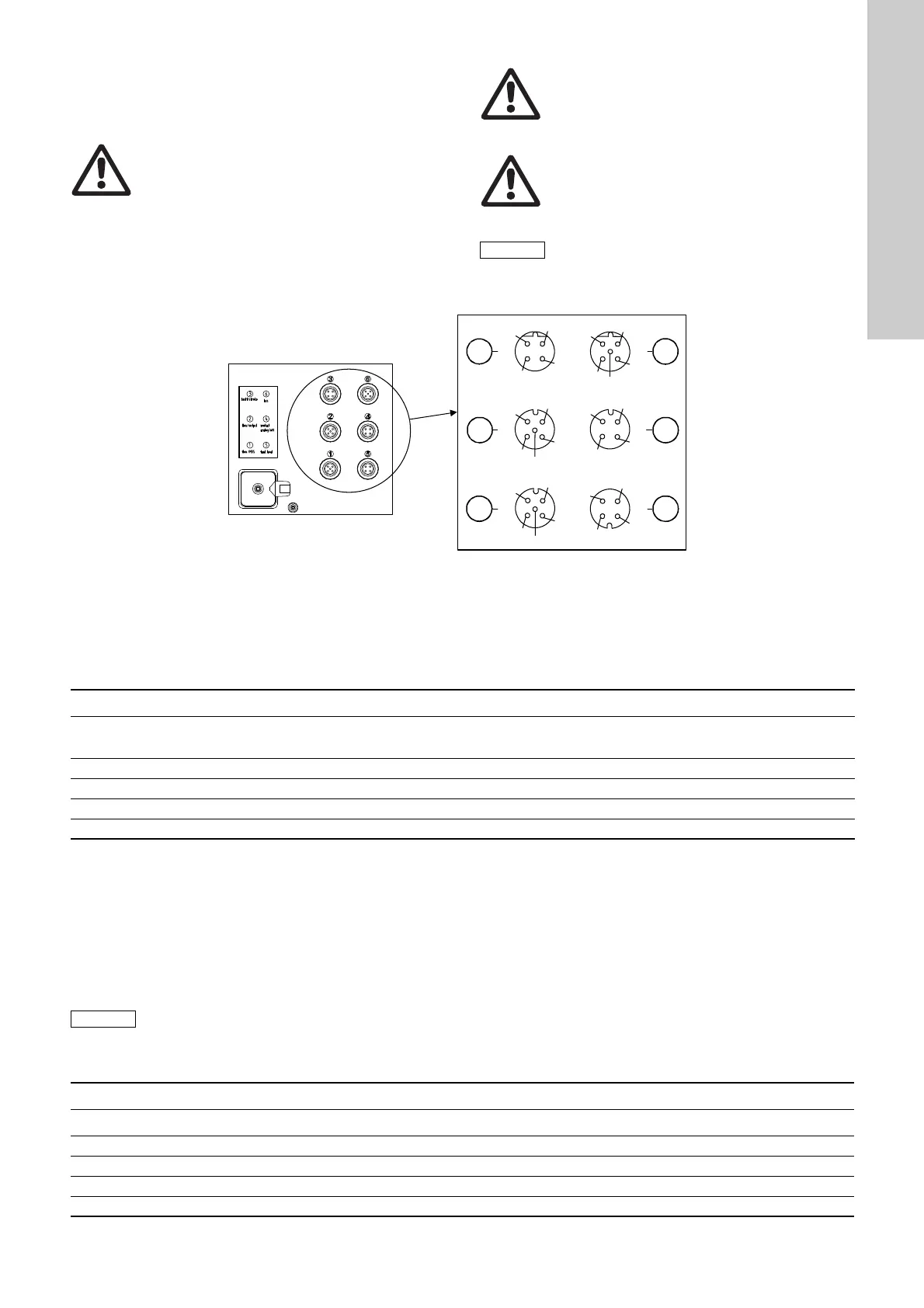

Abb. 16 DDI 222 Anschlussdiagramm
6.1.1 Membranleckagesignalisierung / (Drucksensor - Flow Monitor)
Buchse 1
Für Membranleckagesignalisierung (MBS) und/oder Drucksensor (Pumpenoption Flow Monitor).
Die Membranleckagesignalisierung und der Drucksensor sind mit einem M12-Stecker für Buchse 1 vormontiert.
• Die Kabel gemäß folgender Tabelle anschließen.
6.1.2 Stromausgang / Flow Monitor (Drucksensor)
Buchse 2
Für Drucksensor bei Option Flow Monitor.
Der Drucksensor wird mit M12-Stecker für Buchse 2 bzw. Buchse 1 geliefert.
Der Stromausgang gibt die aktuelle Dosierleistung an und kann unabhängig von der gewählten Betriebsart gewichtet werden.
Siehe Kapitel
9.6.4 Gewichtung Stromeingang/-ausgang.
Warnung
Elektrische Anschlüsse dürfen nur von qualifiziertem
Personal gelegt werden!
Vor dem Anschließen der Netzleitung und der Relais-
kontakte Stromversorgung abschalten!
Örtliche Sicherheitsbestimmungen beachten!
Warnung
Das Pumpengehäuse darf nur von Personal,
das durch Grundfos autorisiert wurde, geöffnet wer-
den!
Warnung
Kabelanschlüsse und Stecker vor Korrosion und
Feuchtigkeit schützen.
Entfernen Sie nur die Schutzkappen der verwende-
ten Buchsen.
Achtung
Die Netzleitung muss von den Signal-Ein- und Aus-
gängen galvanisch getrennt sein.
TM03 6583 4506
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
Optional
Buchse 1 Verwendung für / Farbe Litze
Pin Belegung
Membranleckagesignalisierung
(MBS)
Drucksensor
1+ 5 V x
3 Drucksensoreingang x
4 Eingang MBS Schwarz
5 GND Grün/Gelb x
Hinweis
Drucksensor (Flow Monitor):
Wird Buchse 2 auch für den Stromausgang
verwendet, kann der Drucksensor entweder an
Buchse 1 oder vorzugsweise zusammen mit
dem Stromausgang mit Hilfe des Stecker-Satzes
(Produktnummer 96645265 (321-327)) an Buchse 2
angeschlossen werden.
Buchse 2 Kabel Verwendung für
Pin Belegung Farbe Litze +/- Stromausgang Drucksensor
1 + 5 V Braun x
3 Drucksensoreingang Blau x
4 Stromausgang Schwarz +
5GND Grün/Gelb - x
