Grundfos DDI 222 User Manual

Deutsch (DE)
78
Anpassen des Betriebsgegendrucks ohne Auslitern des
dosierten Volumens bei der Kalibrierung
Wenn Sie das dosierte Volumen nicht auslitern, können Sie den
"Kalibrierwert" aus den im Folgenden dargestellten Dosierleis-
tungskurven entnehmen, um Ihre Pumpe an den Betriebsdruck
anzupassen.
Die dargestellten Dosierkurven beziehen sich auf 200 Hübe:
• Dosiermedium mit wasserähnlicher Viskosität
• 0,5 m Zulaufbetrieb.

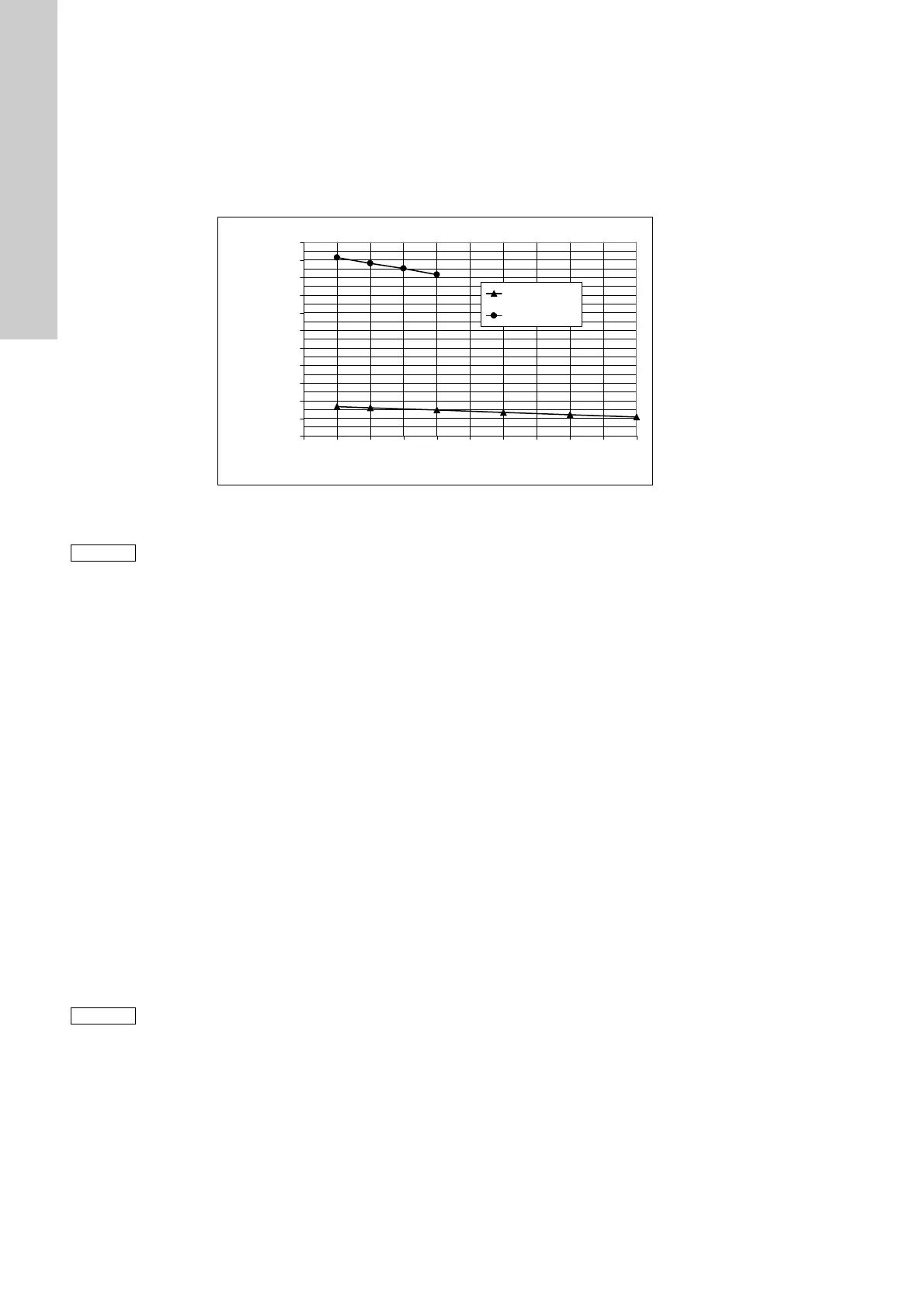

Abb. 31 Dosiermengenkurven
9.6.1 Flow Monitor
Damit der Drucksensor (falls installiert) als Dosiercontroller funk-
tionieren kann, muss der Dosiercontroller eingeschaltet sein.
Siehe Kapitel
9.10 Flow Monitor.
9.6.2 Drucküberwachung
Im Menü Drucküberwachung wird die Drucküberwachungs-Funk-
tion ein- und ausgeschaltet und der Gegendruck eingestellt, bei
dem die Pumpe gestoppt werden soll. Siehe Kapitel
9.10 Flow
Monitor
.
9.6.3 Memoryfunktion
Die Memoryfunktion dient dazu, überschüssige Kontaktsignale
zur späteren Verarbeitung zu speichern. Siehe Kapitel
9.6.3 Memoryfunktion.
• Memoryfunktion mit "Up" / "Down" ein- und ausschalten.
• "Menu/Info"-Taste drücken (Einstellung übernehmen und
zu nächstem Menüpunkt weitergehen), oder
• "Start/Stop"-Taste drücken (Einstellung übernehmen und
zweite Funktionsebene schließen).
9.6.4 Gewichtung Stromeingang/-ausgang
Bei Stromeingangs-/Stromausgangsbetrieb wird die Dosier-
leistung über das Stromsignal gesteuert. Die Pumpe sendet ein
Stromsignal als Rückmeldung für den Leitstand oder die Master/
Slave-Anwendung.
9.6.5 Menü Batch / Batchbetrieb
Im Batchbetrieb wird eine definierte Chargenmenge mit einer
definierten Dosierleistung dosiert. Die Dosierung der Charge wird
manuell oder durch ein Kontaktsignal ausgelöst. Siehe Kapitel
9.11 Menü Batch / Batchbetrieb.
9.6.6 Menü Timer / Timerbetrieb
Im Timerbetrieb wird eine definierte Chargenmenge mit einer
definierten Dosierleistung und einer definierten Startzeit dosiert.
Siehe Kapitel
9.12 Menü Timer / Timerbetrieb.
TM03 6679 4506
1000
1200
1400
1600
1800
2000
2200
2400
2600
2800
3000
3200
012345678910
p
sys
[bar]
V
kal
[ml]
DDI 60 -10
DDI 150 - 4
p
sys.
[bar]
V
cal
[ml]
Hinweis
Die Werte sind ungefähre Werte ohne Berücksichti-
gung der Abweichungen durch Bautoleranz nach
VDMA 24284.
Hinweis
Zur Gewichtung von Stromeingang/-ausgang, siehe
auch
9.9 Stromsignalsteuerung 0-20 mA / 4-20 mA.
