Auch für bereits in der zweiten Funktionsebene gewichtete
Zuordnungen von Stromeingang/-ausgang (siehe Kurve 3a) kann
hier eine Nachgewichtung eingestellt, bzw. eine Gewichtung
verschoben werden. Es verschiebt sich dann der Wert der maxi-
malen Förderleistung Q
select mA max.
bei mA
max.
(Kurve 3b).

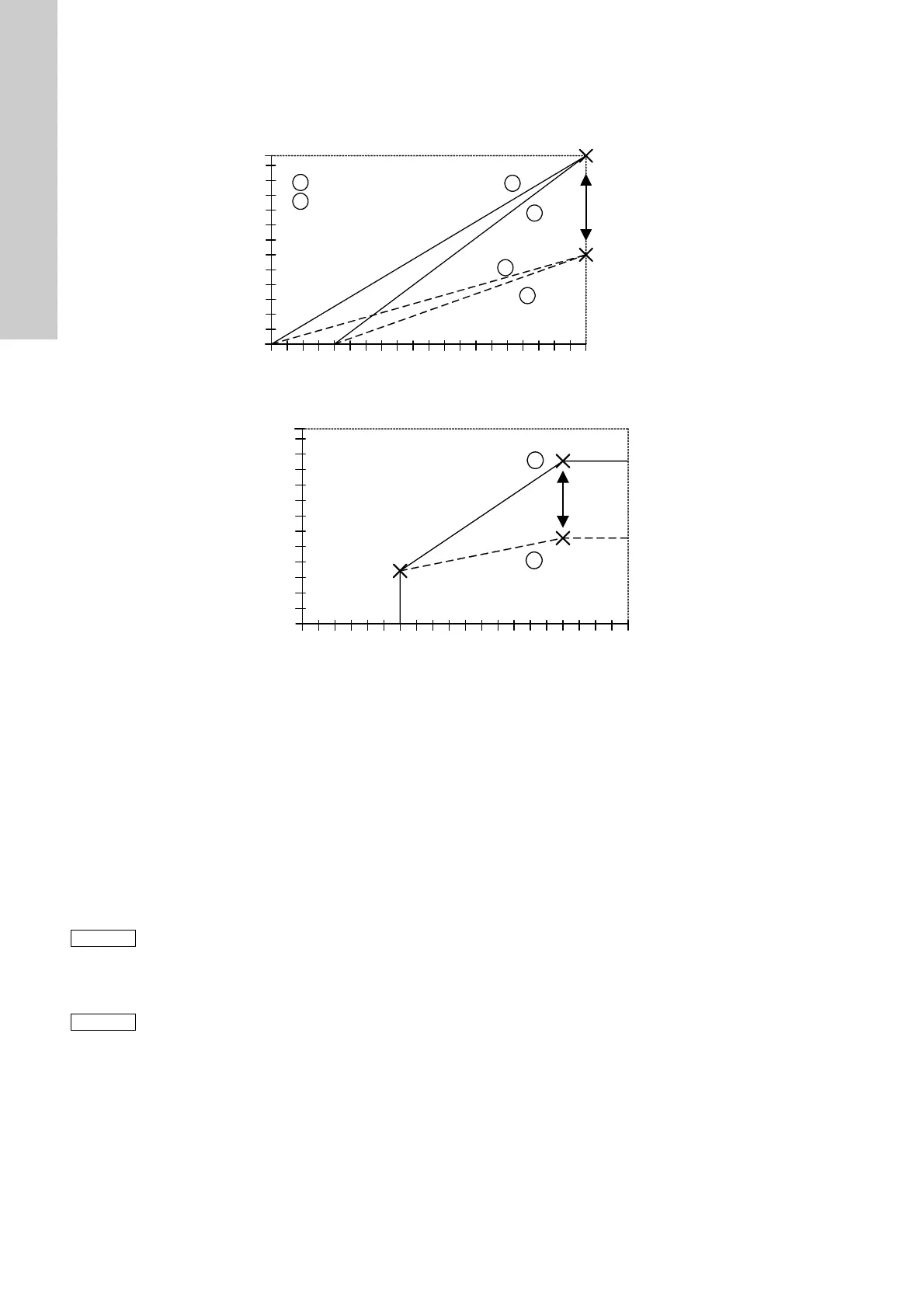

Abb. 37 Stromeingang und Stromausgang mit direkter Gewichtung
Abb. 38 Stromeingang und Stromausgang mit Nachgewichtung
9.9.2 Mit kalibrierter Pumpe
Bei Kalibrierung der Pumpe für den eigenen Verwendungszweck
und Verwendung von Stromsignalsteuerung und/oder Stromaus-
gang folgendermaßen vorgehen:
1. Pumpe kalibrieren.
2. Ermittlung der maximalen Förderleistung Q
cal
durch Ablesen
auf der Pumpe: Q
cal
ist entweder die maximal einstellbare
Förderleistung nach der Kalibrierung, z. B. bei manuellem
Betrieb, oder die angezeigte Förderleistung im Dauerbetrieb
("Start/Stop"-Taste mehr als 1 Sekunde gedrückt halten).
3. Zur Einstellung des gewichteten Stromeingangs/-ausgangs,
siehe Kapitel
9.9.3 Einstellen der Gewichtung.
TM03 6676 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
1b
2b
Q
select max.
40 l/h
10 l/h
30 l/h
Q
max.
Standard (Q
cal
)
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA,
manuelle Steuerung,
Kontaktsteuerung
Q
select max.
I
in
[mA]
TM03 6677 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
3a
3b
Q
select mA max. b
/
mA
max.
Q
select mA max. a
/
mA
max.
Q
select mA min.
/
mA
min.
Q [l/h]
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
select mA max. a
/ mA
max.
Q
select mA min.
/ mA
min.
I
in
[mA]
Q
select mA max. b
/ mA
max.
Hinweis
Für eine ungewichtete Zuordnung (Kurve 1a und 2a,
siehe Abb. 34) folgende Referenzpunkte auswählen:
L: mA
min.
= 0 (4) mA / Q
select mA min.
= 0 l/h
H: mA
max.
= 20 mA / Q
select mA max.
= Q
cal
.
Hinweis
Q
cal
wird bei erneuter Kalibrierung der Pumpe nicht
automatisch aktualisiert. Das dient dazu, benutzer-
definierte Wertepaare zu schützen.
Nach einer Kalibrierung kann eine neue Gewichtung
erforderlich sein!
