Die Zuordnung zwischen Stromsignal und Förderleistung ist
linear.
• Bei einer Stromsignalsteuerung mit 0-20 mA verläuft die Kurve
für Stromeingang und -ausgang durch Q = 0 bei 0 mA und
Wertepaar Q
max.
(Q
cal
) bei 20 mA (Kurve 1a).
• Bei einer Stromsignalsteuerung mit 4-20 mA verläuft die Kurve
für Stromeingang und -ausgang durch Q = 0 bei 4 mA und
Wertepaar Q
max.
(Q
cal
) bei 20 mA (Kurve 2a).
• Bei manueller Steuerung oder Kontaktsteuerung verläuft die
Kurve des Stromausgangs durch Q = 0 bei 4 mA und Werte-
paar Q
max.
(Q
cal
) bei 20 mA (Kurve 2a).
Werkseinstellung für Q
max.
ist die maximale Dosierleistung bei
werkseitiger Kalibrierung bis zu 3 bar.

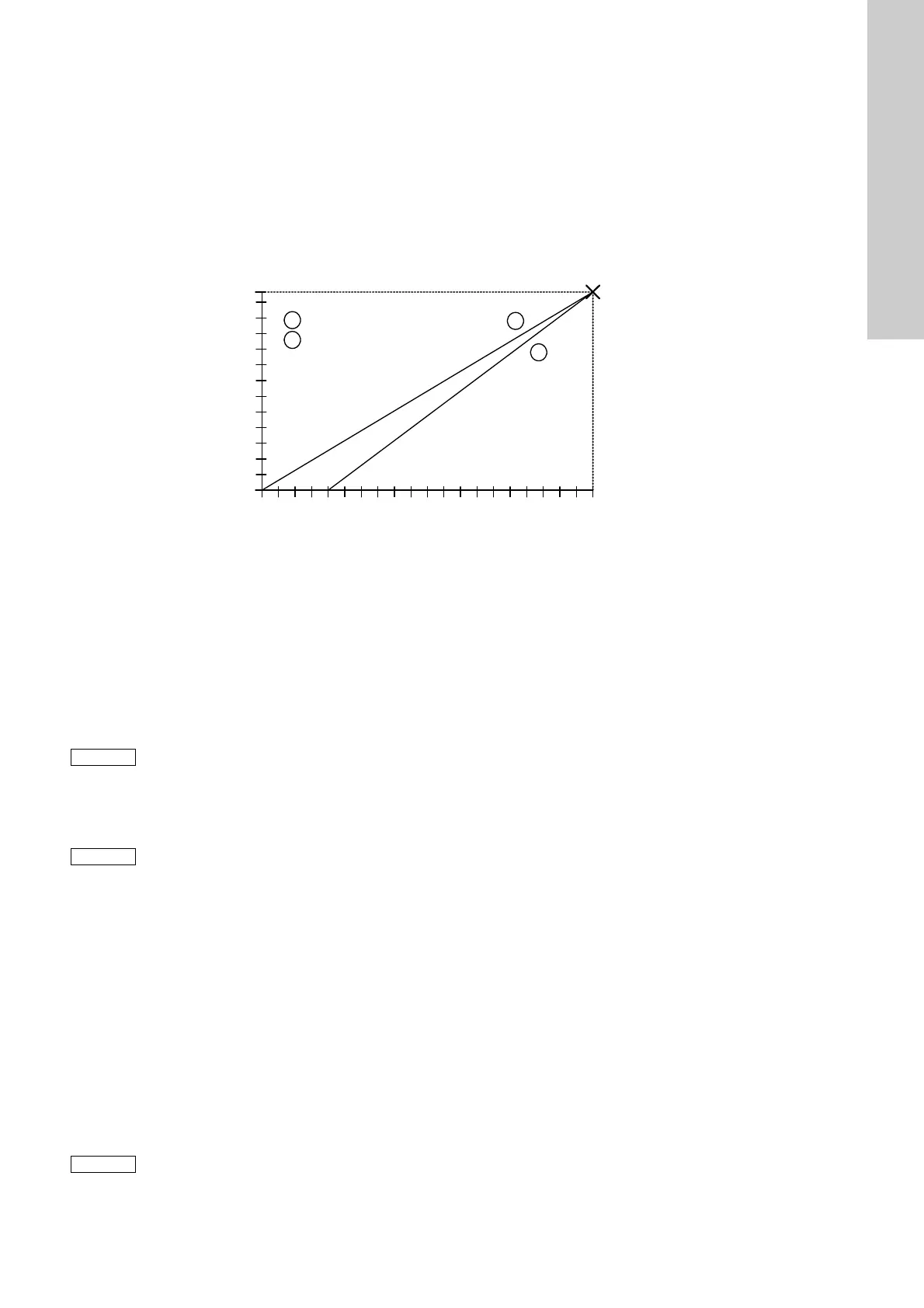

Abb. 36 Stromeingang und Stromausgang mit Werkseinstellungen
9.9.1 Direkte Gewichtung von Stromsignaleingang und -
ausgang
In der ersten Funktionsebene kann die Gewichtung bei laufender
Pumpe vorgenommen werden. Dabei vergrößert oder verkleinert
sich der aktuell eingestellte Wert für die maximale Förderleistung
Q
max.
(Q
cal
), bzw. bei bereits eingestellter Gewichtung der Wert
Q
select mA max.
.
Einstellen der Gewichtung
1. Bei laufender oder gestoppter Pumpe "Up"-Taste ungefähr
5 Sekunden lang gedrückt halten.
– "0-20 mA" oder "4-20 mA", "Analog" und "l/h" blinken im
Display.
2. Mit den Tasten "Up" und "Down" den aktuell eingestellten
Wert der maximalen Förderleistung erhöhen oder senken.
Die Kurve für Stromeingang/-ausgang verläuft jetzt folgender-
maßen:
• Bei einer Stromsignalsteuerung mit 0-20 mA (4-20 mA) ver-
läuft die Kurve für Stromeingang und -ausgang linear durch
Q = 0 bei 0 mA (4 mA) und den aktuell eingestellten Wert
der maximalen Förderleistung Q
select max.
bei 20 mA
(Kurve 1b und 2b).
TM03 6675 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
max.
Standard (Q
cal
)
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manuelle Steue-
rung, Kontaktsteuerung
I
in
[mA]
Hinweis
Die Parameter für 0-20 mA und 4-20 mA sind vonein-
ander unabhängig. Die Gewichtungsparameter wer-
den abhängig von der eingestellten Betriebsart geän-
dert und gespeichert.
Vor der Gewichtung die verwendete Stromsteuerung
wählen (0-20 mA / 4-20 mA).
Hinweis
Die Gewichtung kann unabhängig vom aktuellen
Stromeingangswert eingestellt werden. Im Display
erscheint immer der Wert der Dosierleistung [l/h], der
dem eingestellten Stromeingangswert [mA] ent-
spricht.
Hinweis
Die eingestellte Gewichtung wird in der Pumpe
gespeichert. Die Werte bleiben z. B. nach Ausschal-
ten der Stromversorgung erhalten und sind auch
aktiv, wenn die Stromgewichtung in der zweiten
Funktionsebene abgerufen wird.
