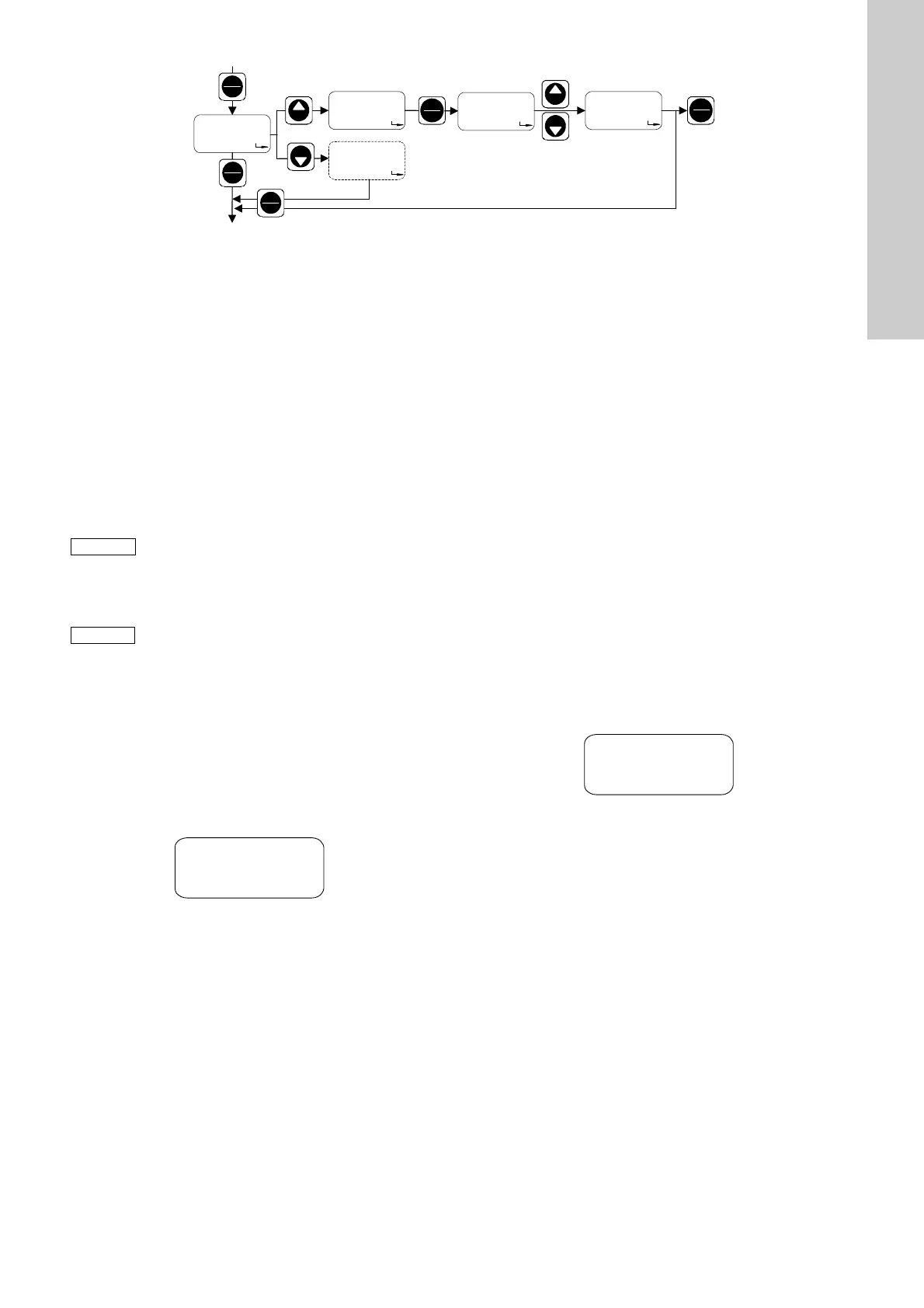

Abb. 42 Abschaltdruck einstellen
Bei Displayanzeige "P:ON":
1. Die "Start/Stop"-Taste drücken.
– Der aktuell definierte Abschaltdruck wird im Display ange-
zeigt. Der Standardwert ist der maximale Gegendruck des
Pumpentyps + 1 bar (Pumpen < 10 bar) oder + 2 bar
(Pumpen ab 10 bar).
2. Mit den Tasten "Down" und "Up" den gewünschten Abschalt-
druck eingeben.
– Sie können beim Einstellen des Abschaltdrucks, bei dem die
Pumpe stoppen soll, einen Wert zwischen 2 bar und dem
Standardwert wählen.
• "Menu/Info"-Taste drücken (Einstellung übernehmen und
zu nächstem Menüpunkt weitergehen), oder
• "Start/Stop"-Taste drücken (Einstellung übernehmen und
zweite Funktionsebene schließen).
9.10.3 Dosiercontroller
Die Pumpensoftware überwacht den Dosierprozess und gibt pro
Dosierhub einen Impuls ab. Bei jedem Hub erlischt kurzzeitig
"flow" im Display.
• Die Elektronik erkennt beim Einschalten, ob der Dosiercontrol-
ler aktiviert ist.
– "flow" erscheint im Display.
Abb. 43 Display: "Dosiercontroller"Unterdrückung der Dosier-
überwachung beim Anlaufbetrieb
Während des Anlaufbetriebs sind 60 Fehlhübe* zulässig, bevor
eine Fehlermeldung ausgegeben wird. Nach weiteren 7 Fehl-
hüben* wird der Dosierfehler signalisiert.
* Standardwerte, siehe auch Kapitel
9.7.1 Schalterbelegung
verändern
.
Der Anlaufbetrieb wird wie folgt ausgelöst:
• Einschalten der Stromversorgung.
• Entlüftungsbetrieb (dauerndes Drücken der "Start/Stop"-
Tast e).
Der Anlaufbetrieb ist beendet
• nach 60 Hüben.
• nach dem ersten vom Dosiercontroller signalisierten gültigen
Hub.
• nach kurzem Aus- und wieder Einschalten der Pumpe durch
Drücken der "Start/Stop"-Taste.
Die Anzahl zulässiger Fehlhübe kann vergrößert bzw. verkleinert
werden, da z. B. je nach Pumpentyp die 60 Hübe im Anlauf-
betrieb sehr lange dauern können.
Dosierfehler (nach dem Anlaufbetrieb)
Wenn nach sieben aufeinanderfolgenden Hüben bzw. nach der
Anzahl benutzerdefinierter Hübe kein Signal vom Dosiercontroller
kommt, wird dies als Fehler erkannt.
• Das Störmelderelais schaltet ein, die Pumpe wird aber nicht
ausgeschaltet.
• Die LED blinkt rot.
• "flow" und "ERROR" blinken im Display.
Abb. 44 Display: "Dosierfehler"
Wenn der Fehler beseitigt ist und sieben aufeinanderfolgende
gültige Hübe gemessen wurden oder die "Start/Stop"-Taste betä-
tigt wurde, schaltet das Störmelderelais aus.
• Die Pumpe geht zurück in den Zustand, der vor Eintreten
des Fehlers vorlag.
TM03 6680 4506
P:OFF
bar
Up
Down
10.0
Down
Up
P:OFF
P:on
Stop
Start
6.0
Stop
Start
Menu
Info
Menu
Info
Menu
Info
bar
bar
bar
bar
Zweite Funktionsebene
Hinweis
Der tatsächliche Abschaltdruck p
cut-off
ist höher als
der eingestellte Druck
p
set
:p
cut-off
= p
set
+ 0,5 bar.
Achtung
Beachten Sie bei der Einstellung des Abschalt-
drucks, dass der im Dosierkopf gemessene Druck
höher ist als der Druck in der Anlage. Lassen Sie
sich den gemessenen Druck erst anzeigen, siehe
dazu Kapitel
Anzeige des gemessenen Drucks. Der
eingestellte Abschaltdruck sollte höher sein als der
gemessene Druck im Dosierkopf.
TM03 6574 4506
1.210
flow
l/h
Manual
TM03 6576 4506
1.210
flow*ERROR*
l/h
Manual
