Français (FR)
159
5.4.1 Conseils d'installation
• Pour des produits non-dégazants avec une viscosité similaire
à celle de l'eau, la pompe peut être installée sur le réservoir
(respecter la hauteur d'aspiration admissible).
• Aspiration immergée, de préférence.
• Pour les produits ayant une tendance à la sédimentation,
installer le conduit d'aspiration avec filtre (15i), de manière
à ce que la soupape d'aspiration soit maintenue à quelques
millimètres au-dessus du niveau de sédimentation.

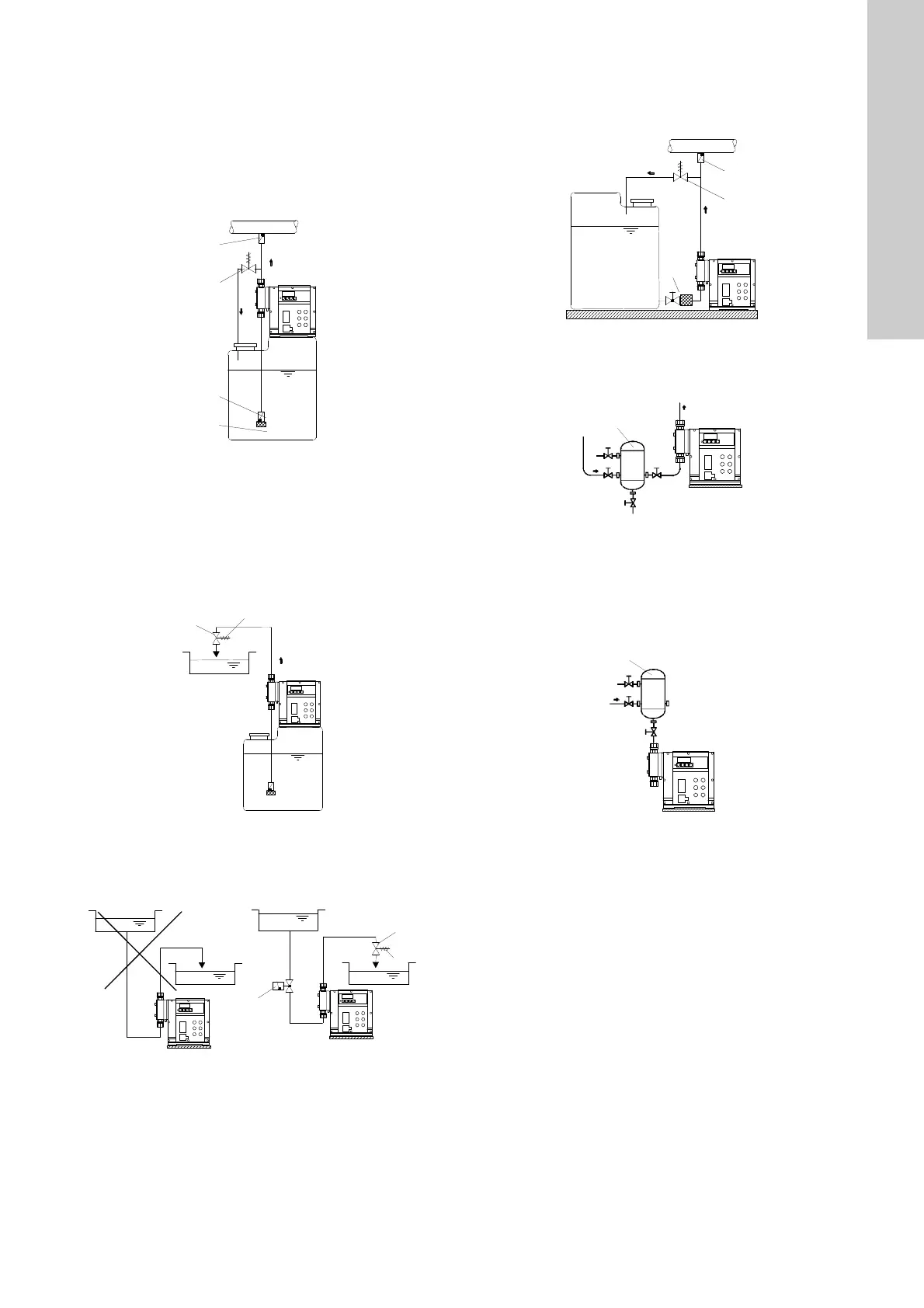

Fig. 7 Installation du réservoir
Avec écoulement libre du produit de dosage ou basse
contre-pression
Entre la contre-pression au point d'injection et la pression du pro-
duit de dosage à la soupape d'aspiration de la pompe, une diffé-
rence de pression positive d'au moins 1 bar doit être assurée.
• Sinon, installer une soupape de charge de pression (7i) juste
avant le point de sortie ou l'unité d'injection.
Fig. 8 Installation avec soupape de charge de pression
• Pour éviter un effet de siphon, installer une soupape de
charge de pression (7i) dans le conduit de refoulement et, si
nécessaire, une électrovalve (14i) dans le conduit d'aspiration.
Fig. 9 Installation pour éviter l'effet de siphon
• Pour protéger la pompe doseuse contre la formation d'une
pressíon excessive, installer une soupape de décharge (6i)
dans le conduit de refoulement.
• Pour des produits dégazants :
– aspiration immergée.
– installer un filtre (15i) dans le conduit d'aspiration pour éviter
les salissures des soupapes.
Fig. 10 Installation avec soupape de décharge et filtre
• Pour les conduits de plus d'un mètre, un amortisseur de pulsa-
tion pour l'aspiration (4i) peut être nécessaire, selon le débit.
Fig. 11 Installation avec amortisseur de pulsation pour
l'aspiration
• Pour les amortisseurs et les conduits de plus de 3 m, ainsi
que pour les flexibles et les conduits de plus de 5 m, un amor-
tisseur de pulsation (84i) doit être utilisé pour protéger
le système.
Fig. 12 Installation avec amortisseur de pulsation
TM03 6666 4506TM03 6667 4506TM03 6668 4506
TM03 6669 4506TM03 6670 4506TM03 6671 4506
