4.4.3 Controllo del dosaggio (Flow Monitor)
Il sensore di pressione (opzione della pompa Flow Monitor)
viene usato come regolatore del dosaggio e per monitorare la
pressione per tutte le gamme di potenza.
Il sistema Flow Monitor per il controllo del dosaggio consiste di
un sensore di pressione integrato nella testa dosatrice.
Il sensore di pressione è disponibile come opzione Flow Monitor
per la pompa. Il sensore di pressione è montato sulla pompa alla
consegna. Non sono disponibili upgrade.
4.4.4 Compensazione del flusso
La compensazione del flusso è una funzione specifica per mante-
nere costante il flusso di dosaggio al variare della pressione di
sistema. I cambi di pressione vengono rilevati dal sensore di
pressione e la velocità del motore viene regolata di conseguenza.
Per utilizzare questa funzione, il controllo della pressione o il
controllo del dosaggio (Flow Monitor) deve venire attivato nei
componenti elettronici.

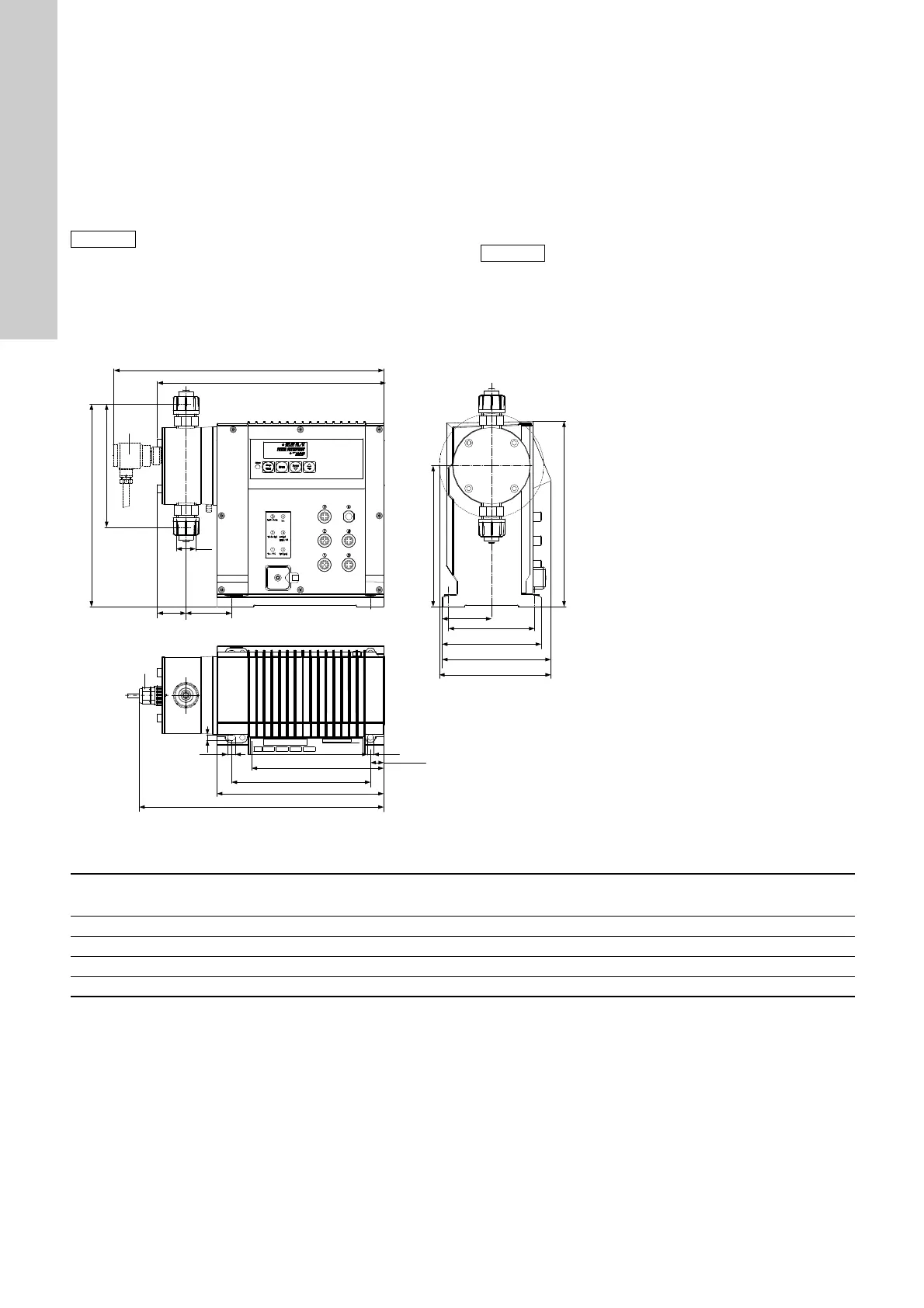

4.5 Schizzi dimensionali
Fig. 4 DDI 222
Dimensioni per DDI 222
Nota
Il controllo della pressione viene usato principal-
mente per proteggere la pompa. Questa funzione
non sostituisce la valvola di troppo pieno.
Nota
Quando si dosano sostanze con una viscosità simile
a quella dell'acqua, la pompa non deve venire ricali-
brata, in quanto la pompa già risponde alla possibile
variazione della pressione di sistema.
Quando si dosano sostanze con una viscosità diffe-
rente da quella dell'acqua o al seguito di un aggior-
namento software, la pompa deve venire ricalibrata.
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: Sensore di perdite della membrana (opzionale)
DS: Sensore di pressione (opzione Flow Monitor della pompa)
A3
[mm]
A4
[mm]
A5
[mm]
B3
[mm]
B4
[mm]
C1
[mm]
C4
[mm]
D1 H2
[mm]
H3
[mm]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
