5.4.1 Consigli per l'installazione
• In caso di sostanze non degasanti con viscosità simile a quella
dell'acqua, la pompa può essere installata sul serbatoio
(rispettare l'altezza di aspirazione consentita).
• Preferita l'aspirazione sommersa.
• Per le sostanze con una tendenza alla sedimentazione, instal-
lare il condotto di aspirazione con filtro (15i) in modo che la
valvola di aspirazione sporga di alcuni millimetri sopra il possi-
bile livello di sedimentazione.

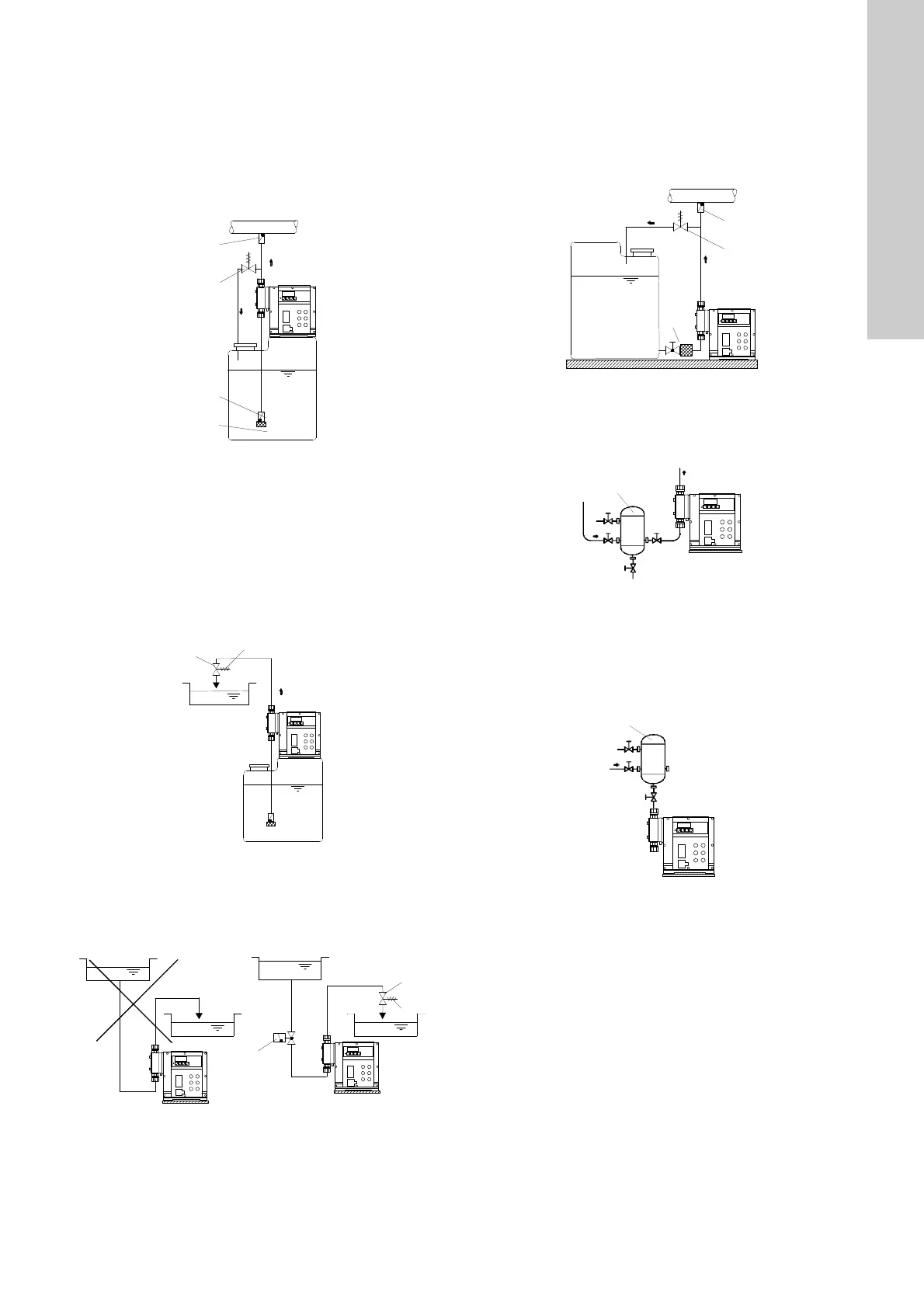

Fig. 7 Installazione del serbatoio
In caso di uscita libera del fluido di dosaggio o di
contropressione ridotta
Tra la contropressione sul punto di iniezione e la pressione del
fluido di dosaggio sulla valvola di aspirazione della pompa deve
essere presente una differenza di pressione positiva di almeno
1 bar.
• Se non può essere garantita, installare una valvola di conser-
vazione della pressione (7i) immediatamente prima del punto
di uscita o della valvola di iniezione.
Fig. 8 Installazione con valvola di conservazione della pres-
sione
• Per evitare un effetto sifone, installare una valvola di conser-
vazione della pressione (7i) nel condotto di scarico e, se
necessario, un'elettrovalvola (14i) nel condotto di aspirazione.
Fig. 9 Installazione per evitare un effetto sifone
• Per proteggere la pompa da pressioni elevate non consentite,
installare una valvola di sovralimentazione (6i) nel condotto di
scarico.
• Per sostanze degasanti:
– Aspirazione sommersa.
– Installare un filtro (15i) nel condotto di aspirazione per evi-
tare l'ingresso di impurità nelle valvole.
Fig. 10 Installazione con valvola di sovralimentazione e filtro
• Per lunghezze di condotti superiori a un metro, può essere
necessario uno smorzatore delle pulsazioni (4i), in base
all'intensità del flusso.
Fig. 11 Installazione con smorzatore di pulsazioni di
aspirazione
• Per smorzatore e lunghezze dei condotti superiori ai 3 metri
e per tubazioni flessibili e lunghezze di condotti superiori ai
5 metri, uno smorzatore di pulsazioni (8i) deve essere utiliz-
zato per proteggere il sistema.
Fig. 12 Installazione con smorzatore di pulsazioni
TM03 6666 4506TM03 6667 4506TM03 6668 4506
TM03 6669 4506TM03 6670 4506TM03 6671 4506
