9.4 Primo livello di funzionamento

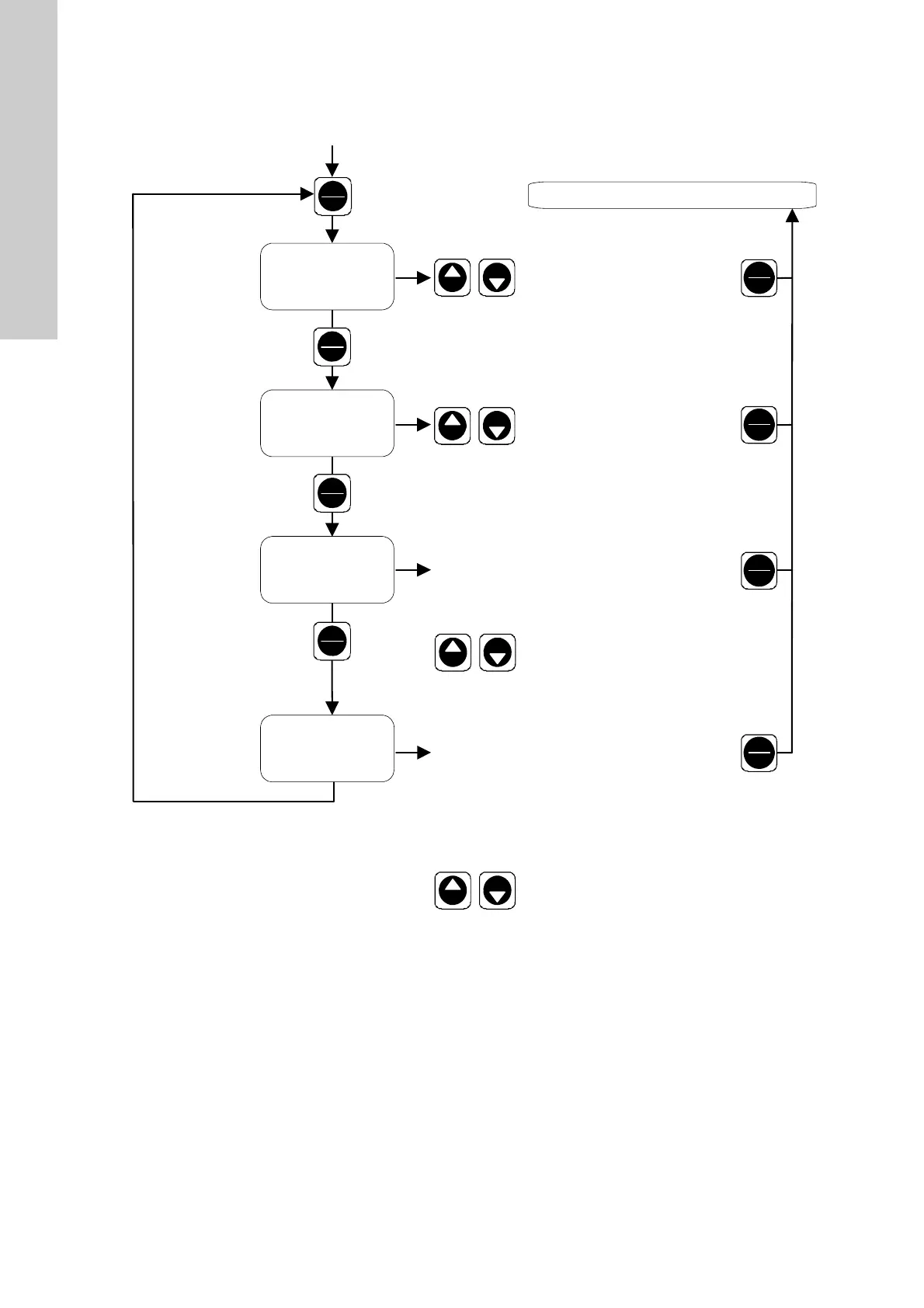

Fig. 24 Primo livello di funzionamento
* Si può modificare l'assegnazione tra corrente di ingresso e portata.
Vedere la sezione
9.9 Controllo mediante segnale di corrente 0-20 mA / 4-20 mA.
TM03 6674 4506
Stop
Start
Stop
Start
Stop
Start
Stop
Start
Down
Up
Down
Up
Analog
0.000
4-20 mA
l/h
Analog
0.000
0-20 mA
l/h
Contact ml
1.75
l/h
Manual
1.20
Run
Menu
Info
Menu
Info
Menu
Info
Menu
Info
Down
Up
Down
Up
La pompa non è in funzione (LED rosso)
La pompa è in funzione (LED verde)
Controllo
manuale
Controllo mediante
segnale di contatto
Controllo mediante
segnale di corrente
0-20 mA
Controllo mediante
segnale di corrente
4-20 mA
Impostare il rapporto di dosaggio
da circa 0,125 % a 100 % del rap-
porto di dosaggio massimo [l/h]
Impostare la quantità/segnale
di dosaggio a
0,111 - 22,2 ml (DDI 60-10)
0,278 - 55,5 ml (DDI 150-4)
Rapporto di dosaggio proporzionale al segnale
di corrente*
 20 mA: Funzionamento continuo, rapporto
di dosaggio massimo
< 0,2 mA: La pompa si arresta
0,2 - 20 mA: Rapporto di dosaggio proporzionale
al segnale di corrente
Rapporto di dosaggio proporzionale al segnale
di corrente*
 20 mA: Funzionamento continuo, rapporto
di dosaggio massimo
< 4,2 mA: La pompa si arresta
4,2 - 20 mA: Rapporto di dosaggio proporzionale
al segnale di corrente
< 2 mA: Il segnale di guasto si accende
> Display: "ERROR", il LED lampeggia rosso
Impostare la ponderazione
(rapporto di dosaggio massimo)
Impostare la ponderazione
(rapporto di dosaggio massimo)
