Italiano (IT)
227
La corrispondenza tra segnale di corrente e portata è lineare.
• Con un controllo mediante segnale di corrente 0-20 mA, la
curva per la corrente di ingresso e per la corrente di uscita
passa da
Q = 0 a 0 mA al valore della coppia Q
max.
(Q
cal
) a20mA
(curva 1a).
• Con un controllo mediante segnale di corrente 4-20 mA, la
curva per la corrente di ingresso e per la corrente di uscita
passa da
Q = 0 a 4 mA al valore della coppia Q
max.
(Q
cal
) a20mA
(curva 2a).
• Con un controllo manuale o a contatto, la curva per l'uscita
di corrente passa da Q = 0 a 4 mA al valore della coppia
Q
max.
(Q
cal
) a 20 mA (curva 2a).
L'impostazione predefinita per Q
max.
è la massima portata di
dosaggio con un valore predefinito di calibrazione di fino a 3 bar.

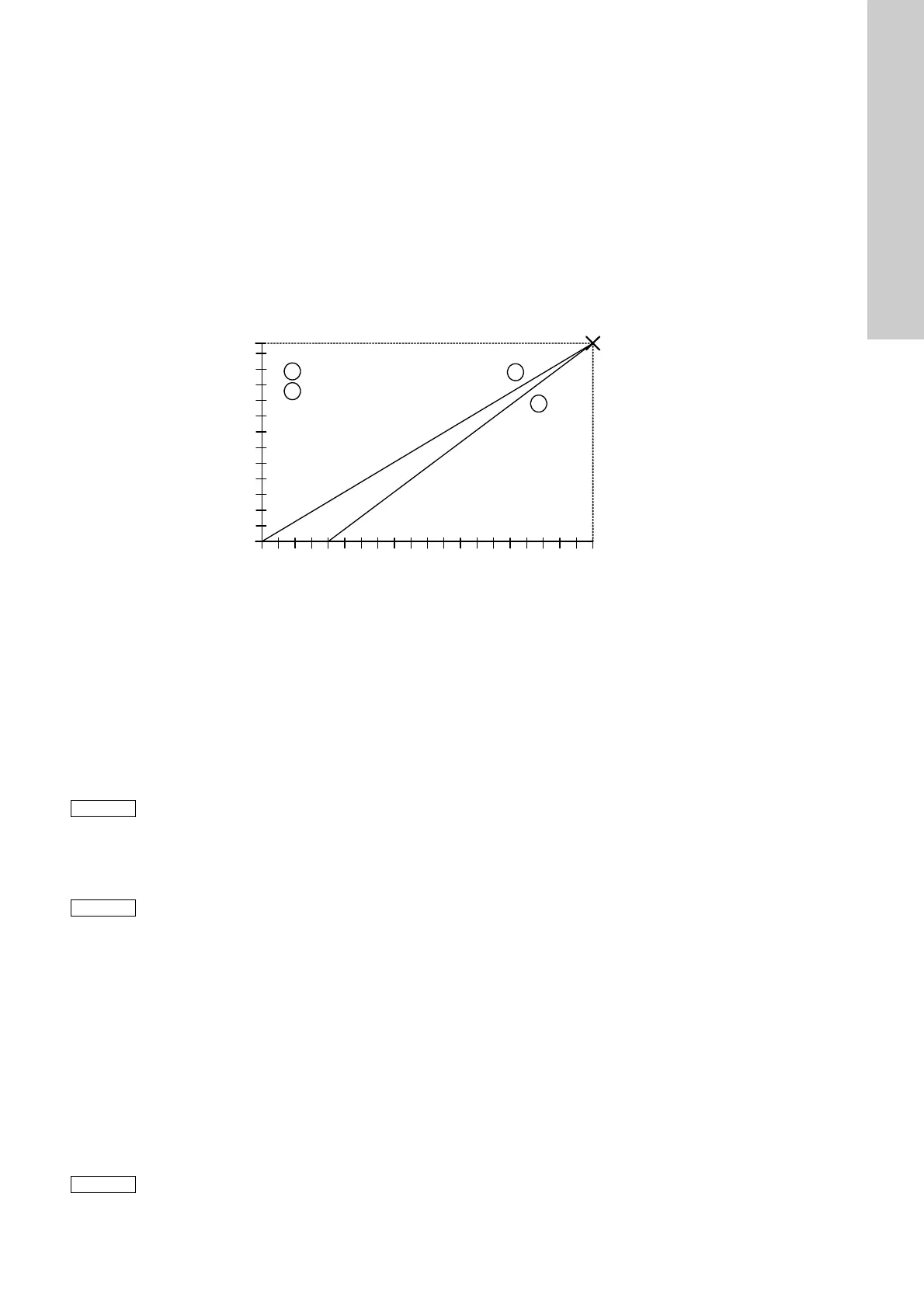

Fig. 36 Corrente di ingresso e uscita con impostazioni predefinite
9.9.1 Ponderazione diretta del segnale di corrente di
ingresso e uscita
La ponderazione mentre la pompa è in funzione può essere ese-
guita nel primo livello di funzionamento. Il valore impostato attual-
mente aumenta o diminuisce per la portata massima Q
max.
(Q
cal
),
o con il valore impostato di ponderazione
Q
select mA max.
.
Impostare la ponderazione
1. Quando la pompa è in funzione o ferma, premere il tasto "Up"
e tenerlo premuto per circa 5 secondi.
– Sul display lampeggiano "0-20 mA" o "4-20 mA",
"Analog" e "l/h".
2. Usare i tasti "Up" e "Down" per aumentare o diminuire il valore
impostato attualmente per la portata massima.
Ora la curva per la corrente di ingresso/uscita è la seguente:
• Con un controllo mediante segnale di corrente di 0-20 mA
(4-20 mA) per la corrente di ingresso e uscita, la curva passa
linearmente da Q = 0 a 0 mA al valore della coppia
Q
select max.
a 20 mA (curve 1b e 2b).
TM03 6675 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA,
manuale, contatto
I parametri per 0-20 mA e 4-20 mA sono indipendenti
l'uno dall'altro. I parametri di ponderazione vengono
modificati e salvati in base alla modalità di funziona-
mento impostata.
Selezionare la corrente di controllo usata
(0-20 mA / 4-20 mA) prima della ponderazione.
La ponderazione può essere impostata in modo indi-
pendente dal valore della corrente di ingresso impo-
stata attualmente. Il valore della portata di dosaggio
[l/h] che corrisponde al valore impostato per la cor-
rente di ingresso [mA] appare sempre nel display.
Il valore impostato viene salvato nella pompa. I valori
sono mantenuti, per es. quando l'alimentazione viene
spenta, e sono attivi anche quando la ponderazione
della corrente viene richiamata nel secondo livello di
funzionamento.
