Persino per assegnazioni di corrente di ingresso/uscita già pon-
derate nel secondo livello di funzionamento (vedere la curva 3a),
si può impostare una ponderazione successiva, o la pondera-
zione può essere cambiata qui. Il valore della portata massima
Q
select mA max.
a mA
max.
viene cambiato (curva 3b).

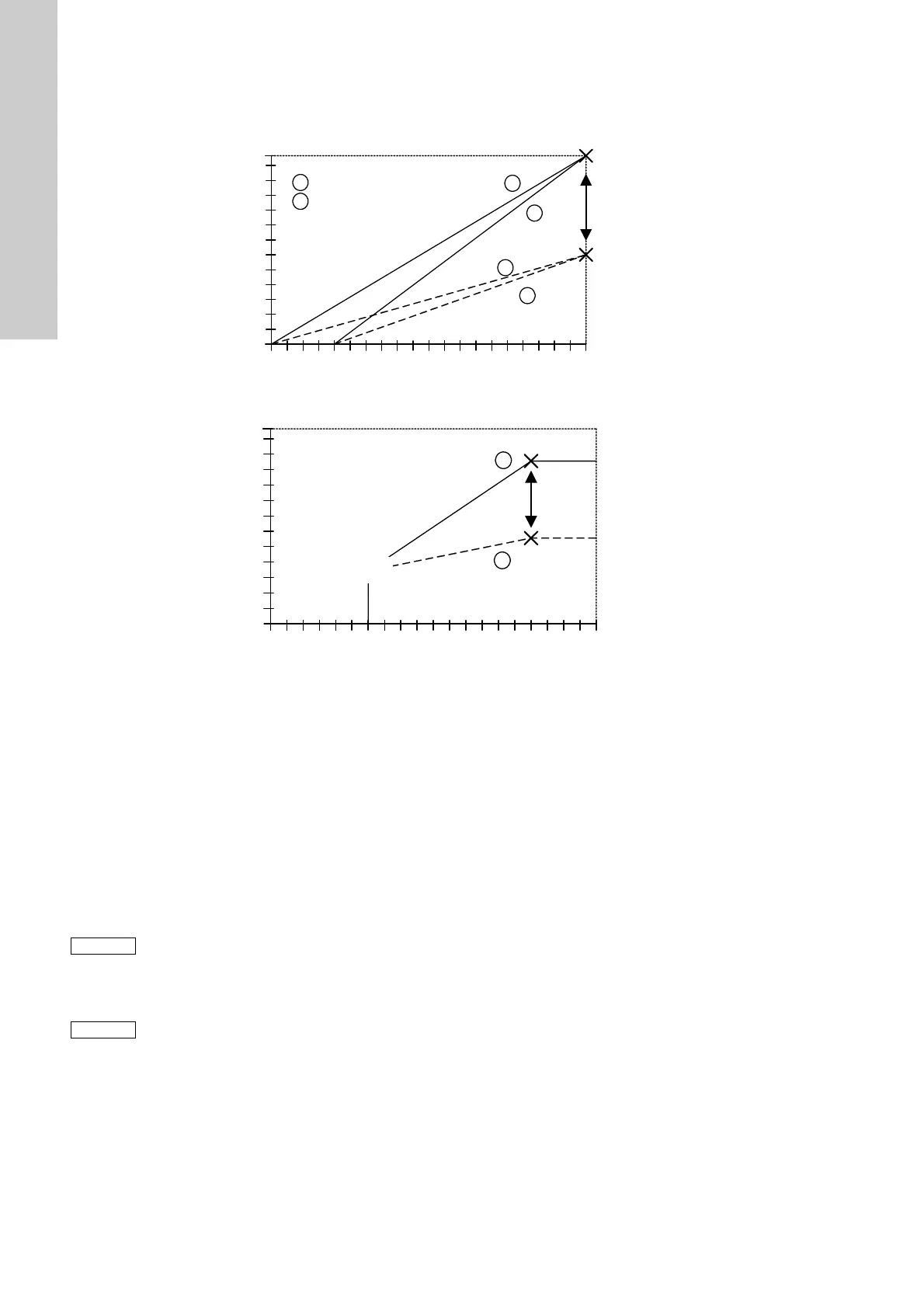

Fig. 37 Corrente di ingresso e uscita con ponderazione diretta
Fig. 38 Corrente di ingresso e uscita con ponderazione successiva
9.9.2 Con pompa calibrata
Quando si calibra la pompa per la propria applicazione e si uti-
lizza il controllo mediante segnale di corrente e/o uscita di cor-
rente, procedere come segue:
1. Calibrare la pompa.
2. Determinare la portata massima Q
cal
prendendo una lettura
sulla pompa: Q
cal
è la portata massima regolabile dopo la cali-
brazione, es. in modalità manuale, o la portata visualizzata in
funzionamento continuo (premere e tenere premuto il tasto
"Start/Stop" per più di 1 secondo).
3. Per impostare la ponderazione della corrente di ingresso/
uscita, vedere la sezione
9.9.3 Impostare la ponderazione.
TM03 6676 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
1b
2b
Q
select max.
40 l/h
10 l/h
30 l/h
Q
max.
predefinito (Q
cal
)
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA,
manuale, contatto
Q
select max.
I
in
[mA]
TM03 6677 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
3a
3b
Q
select mA max. b
/
mA
max.
Q
select mA max. a
/
mA
max.
Q
select mA min.
/
mA
min.
Q [l/h]
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
select mA max. a
/ mA
max.
Q
select mA min.
/ mA
min.
I
in
[mA]
Q
select mA max. b
/ mA
max.
Nota
Per una assegnazione non ponderata (curve 1a, 2a,
vedere fig. 34) selezionare i seguenti punti
di riferimento:
L: mA
min.
= 0 (4) mA / Q
select mA min.
= 0 l/h
H: mA
max.
= 20 mA / Q
select mA max.
= Q
cal
.
Nota
Q
cal
non viene aggiornata automaticamente quando
la pompa viene ricalibrata. Questo protegge la cop-
pia di valori definiti dall'utente. Dopo la calibrazione,
potrebbe essere richiesta una nuova ponderazione!
