Italiano (IT)
229
9.9.3 Impostare la ponderazione

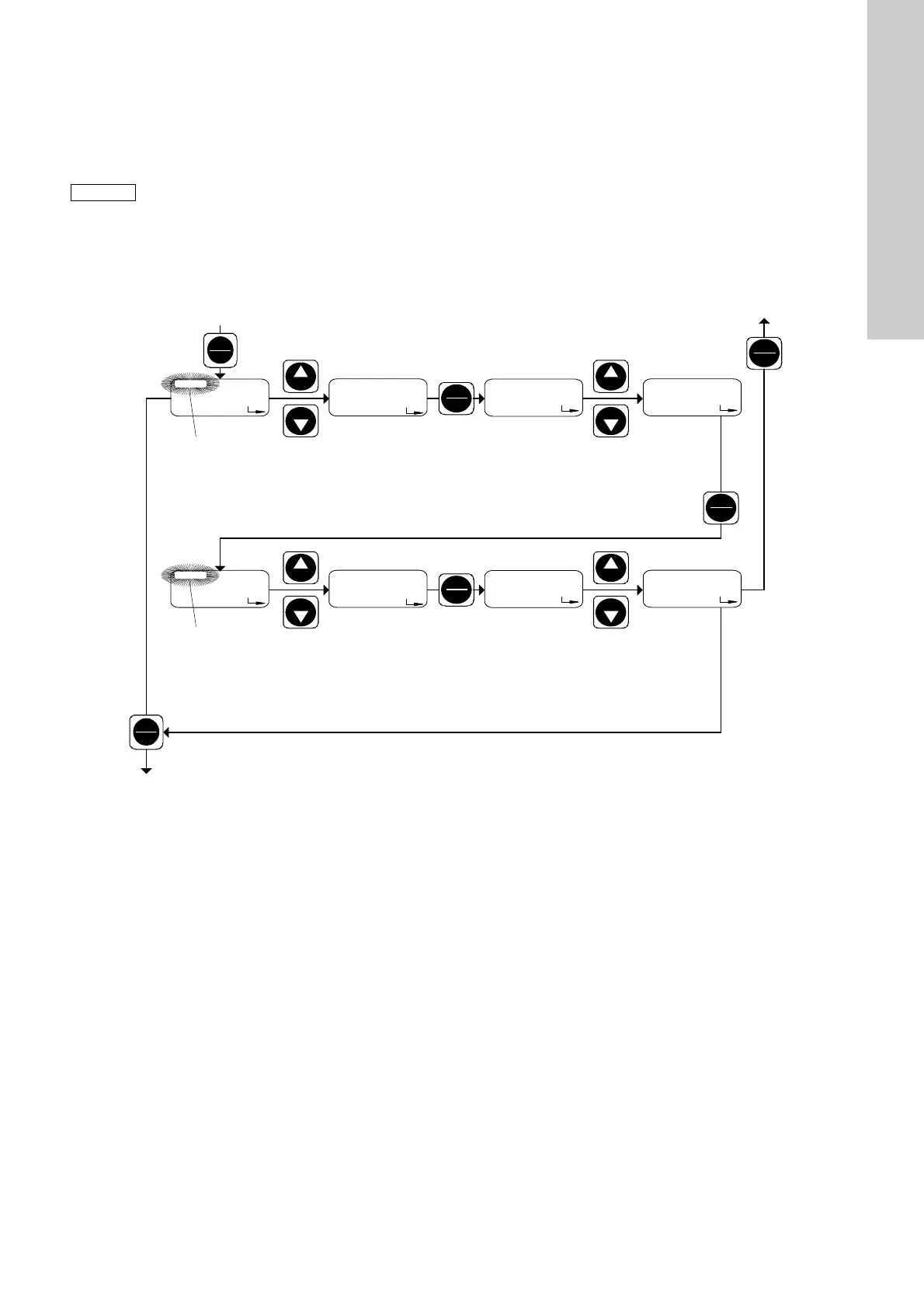

Fig. 39
Impostare la ponderazione
Nel secondo livello di funzionamento, immettere innanzitutto
i valori per la coppia di riferimento L:
Il display mostra
• il valore corrente per mA
min
.
Il valore predefinito è "L:0,0 mA" ("L:4,0 mA").
• "Analog"
• "0-20 mA" ("4-20 mA") (lampeggiante).
Procedere come segue:
1. Usare i tasti "Up" e "Down" per immettere la corrente di
ingresso minima mA
min.
tra 0 mA (4 mA) e 20 mA
(per es. mA
min.
= 6 mA).
2. Premere il tasto "Start/Stop".
– Il valore corrente per la portata mA
min.
assegnata di
Q
mA min.
appare nel display (il valore predefinito è 0,000).
3. Usare i tasti "Up" e "Down" per immettere il valore desiderato
per la portata Q
mA min.
a mA
min.
(per es. Q
mA min.
= 10 l/h).
Ora immettere i valori per la coppia di riferimento H:
1. Premere il tasto "Start/Stop".
– Il valore corrente di mA
max.
appare nel display
(il valore predefinito è "H:20.0 mA").
2. Usare i tasti "Up" e "Down" per immettere la corrente di
ingresso massima mA
max.
> mA
min.
(per es. mA
max.
= 16 mA).
3. Premere il tasto "Start/Stop".
– Il valore corrente per la portata mA
max.
assegnata di
Q
mA max.
appare nel display (il valore predefinito è Q
max.
).
4. Usare i tasti "Up" e "Down" per immettere il valore desiderato
per la portata Q
mA max.
a mA
max.
(per es. Q
mA max.
= 40 l/h).
• Premere il tasto "Menu/Info" (confermare l'impostazione e
passare alla prossima voce del menù), o
• premere il tasto "Start/Stop" (confermare l'impostazione e
chiudere il secondo livello di funzionamento).
Le opzioni di impostazione della ponderazione dipen-
dono dal controllo mediante segnale di corrente sele-
zionato. I parametri per 0-20 mA
e 4-20 mA sono indipendenti l'uno dall'altro.
I parametri di ponderazione vengono modificati
e salvati in base alla modalità di funzionamento
impostata.
Selezionare prima della ponderazione, manualmente
o tramite contatto, la corrente di controllo della
modalità di funzionamento che verrà usata in seguito
(0-20 mA / 4-20 mA). (La ponderazione dell'uscita di
controllo per modalità di controllo manuale o il con-
trollo mediante segnale di contatto corrispondono
alla ponderazione di corrente 4-20 mA.)
TM03 6682 4506
Analog
L:0.0
mA
Down
Up
Stop
Start
Analog
6
mA
Analog
0.000
l / h
0-20 mA
Down
Up
Analog
10.00
l / h
0-20 mA
Stop
Start
0-20 mA
Menu
Info
Menu
Info
0-20 mA
Analog
H:20.0
mA
Down
Up
Stop
Start
Analog
16
mA
Analog
71.00
l / h
0-20 mA
Down
Up
Analog
40.00
l / h
0-20 mA0-20 mA
0-20 mA
Stop
Start
Lampeggiante
Lampeggiante
Selezionare il valore per
l'ingresso di corrente
mA
min.
0-20 mA
Selezionare il valore per
l'ingresso di corrente
mA
max.
> mA
min.
Impostare portata Q
mA min.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
max.
[l/h]
Impostare portata Q
mA max.
0 - 0,999 l/h
1 - 9,9 l/h
10 - 99,9 l/h
100 - Q
max.
[l/h]
