4.4.3 Doseerbesturing (Flow Monitor)
De druksensor (Flow Monitor pompoptie) wordt gebruikt als
doseerregelaar en voor het bewaken van de druk voor het hele
vermogensbereik.
De Flow Monitor voor doseerbesturing bestaat uit een druksen-
sor, geïntegreerd in de doseerkop.
De druksensor is beschikbaar als Flow Monitor pompoptie.
De druksensor is standaard op de pomp gemonteerd bij levering.
Upgrades zijn niet mogelijk.
4.4.4 Doorstromingscompensatie
De doorstromingscompensatie is een functie voor het constant
houden van de doseerdoorstroming bij wijzigende systeemdruk.
Drukverschillen worden gedetecteerd door de druksensor en het
motortoerental wordt overeenkomstig aangepast.
Om deze functie te gebruiken, moet de drukbesturing of doseer-
besturing (Flow Monitor) zijn geactiveerd in de elektronica.

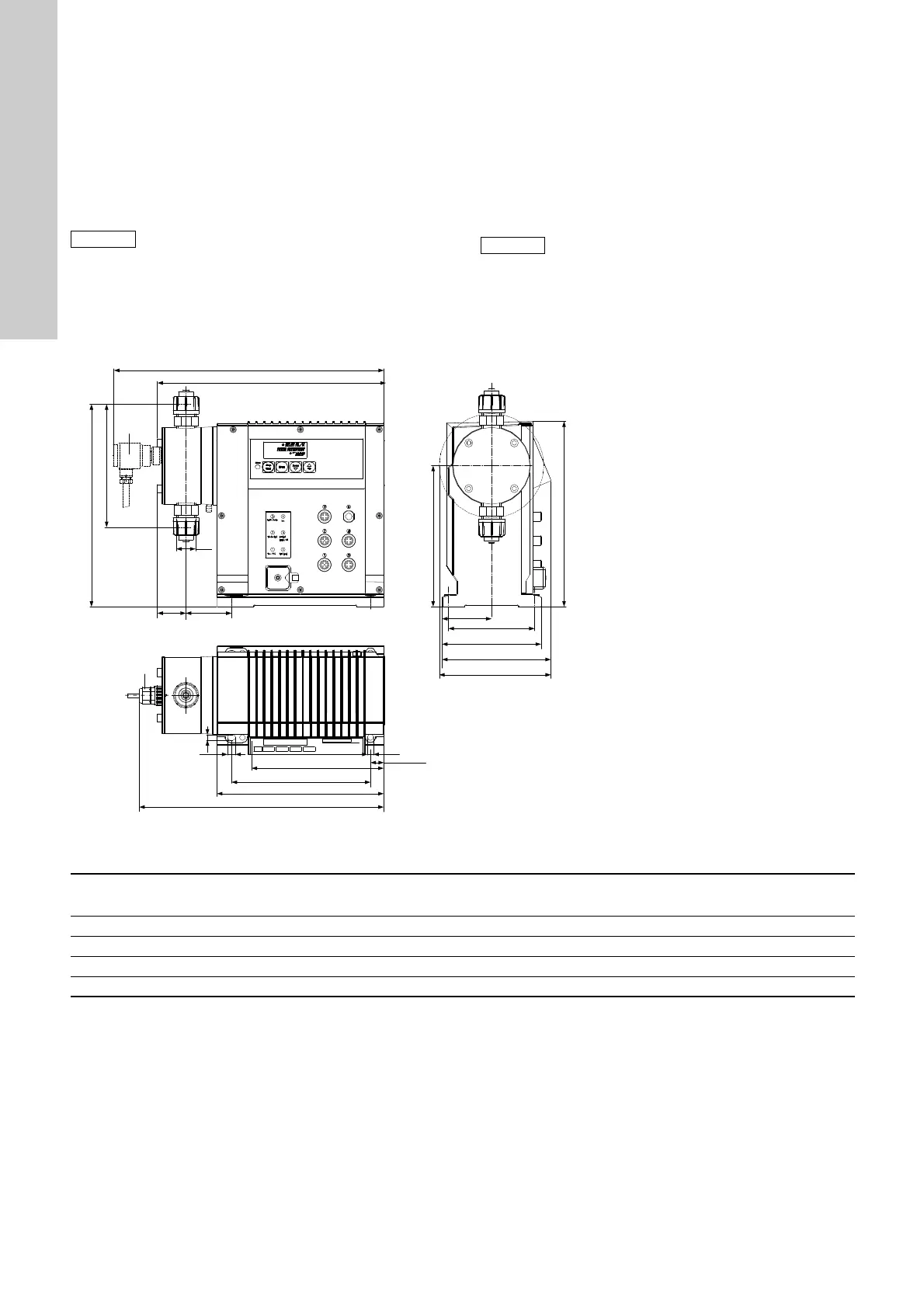

4.5 Maattekeningen
Afb. 4 DDI 222
Afmetingen voor DDI 222
Drukregeling wordt primair gebruikt om de pomp te
beschermen. Deze functie is geen vervanging voor
het overstroomventiel.
Bij het doseren van media met een viscositeit gelijk-
soortig aan die van water, hoeft de pomp niet gekali-
breerd te worden omdat de pomp al reageert op de
mogelijke verandering van
de systeemdruk.
Bij het doseren van media met een andere
viscositeit dan die van water, of na een soft-
ware-update, moet de pomp worden gekalibreerd.
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: Membraanlekkagesensor (optioneel)
DS: Druksensor (Flow Monitor pompoptie)
A3
[mm]
A4
[mm]
A5
[mm]
B3
[mm]
B4
[mm]
C1
[mm]
C4
[mm]
D1 H2
[mm]
H3
[mm]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
