Nederlands (NL)
255
5.4.1 Installatietips
• Voor niet ontgassende media, met een viscositeit gelijksoortig
aan die van water, kan de pomp worden gemonteerd op de
tank (houd rekening met de toelaatbare aanzuighoogte).
• Bij voorkeur positieve toeloop.
• Installeer bij media met een neiging tot sedimentvorming de
zuigleiding met filter (15i) zodat het zuigventiel een aantal
millimeter boven het mogelijke sedimentatieniveau blijft.

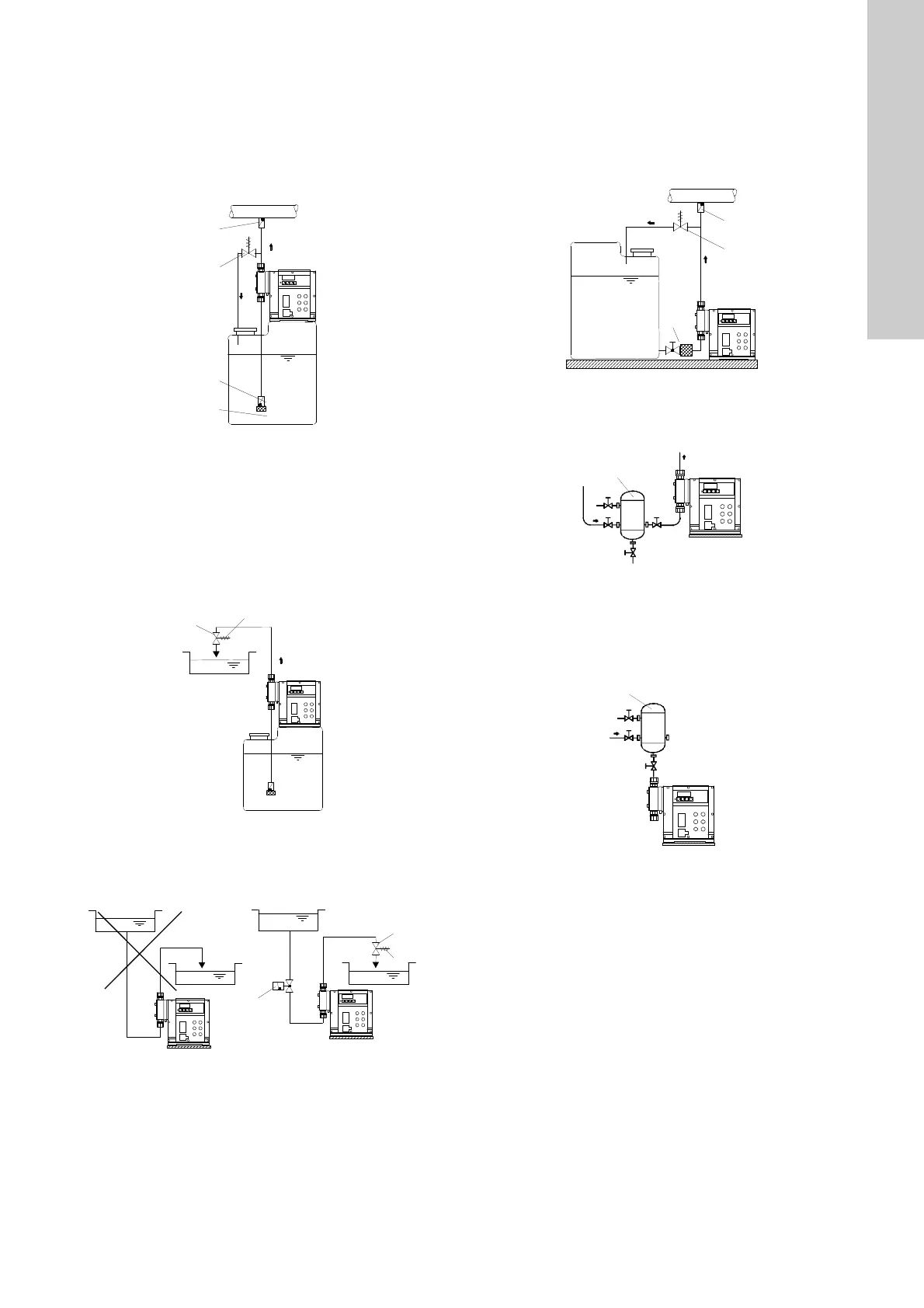

Afb. 7 Tankinstallatie
Met open uitstroming van het doseermedium of lage
tegendruk
Een overdrukverschil van tenminste 1 bar moet worden gewaar-
borgd tussen de tegendruk op het injectiepunt en de druk van het
doseermedium bij het pompzuigventiel.
• Wanneer dit niet kan worden gewaarborgd, monteer dan een
veerbelaste klep (7i) direct voor de uitlaat of de injectie-een-
heid.
Afb. 8 Installatie met een veerbelaste klep
• Installeer, om het heveleffect te voorkomen, een veerbelaste
klep (7i) in de persleiding en indien nodig, een magneetventiel
(14i) in de zuigleiding.
Afb. 9 Installatie om heveleffect te voorkomen
• Installeer om de doseerpomp te beschermen tegen een over-
matige drukopbouw een veiligheidsventiel (6i) in de pers-
leiding.
• Voor ontgassende media:
– Positieve toeloop.
– Installeer een filter (15i) in de aanzuigleiding om te voor-
komen dat de ventielen verontreinigd raken.
Afb. 10 Installatie met veiligheidsventiel en filter
• Voor lengten groter dan 1 meter, kan een pulsatiedemper (4i)
nodig zijn, afhankelijk van de doostroming.
Afb. 11 Installatie met zuigpulsatiedemper
• Voor demper en leidinglengten langer dan 3 meter en voor
flexibel leidingwerk en leidinglengten boven de 5 meter, moet
een pulsatiedemper (8i) worden toegepast om het systeem te
beschermen.
Afb. 12 Installatie met pulsatiedemper
TM03 6666 4506TM03 6667 4506TM03 6668 4506
TM03 6669 4506TM03 6670 4506TM03 6671 4506
