9.9.3 Instellen van de weging

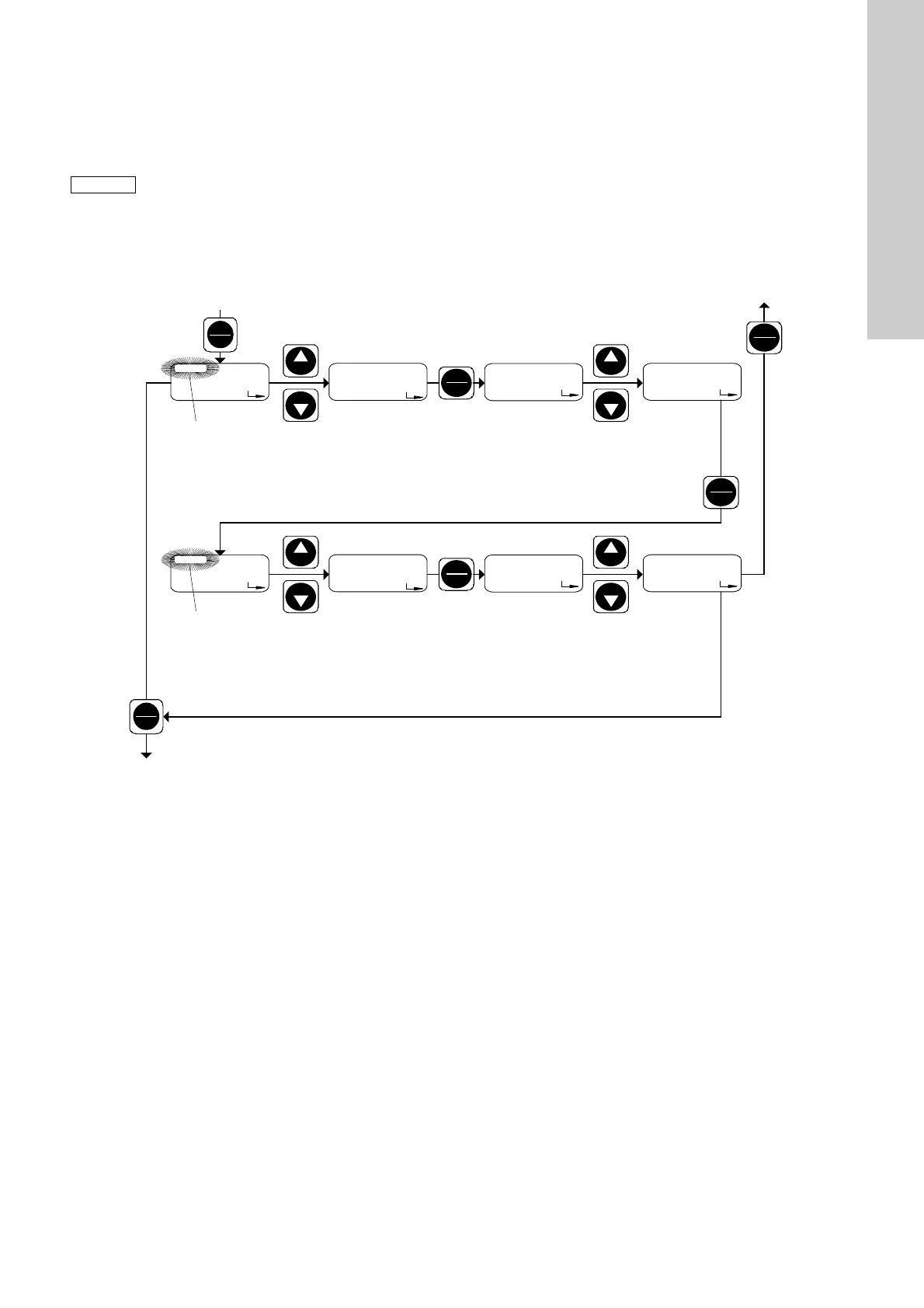

Afb. 39
Instellen van de weging
Voer in het tweede functieniveau eerst de waarden in voor het
referentiepaar L:
Het display toont
• de stroomwaarde voor mA
min.
De standaard waarde is "L:0.0 mA" ("L:4.0 mA").
• "Analoog"
• "0-20 mA" ("4-20 mA") (knippert).
Voer de volgende handelingen uit:
1. Gebruik de "Omhoog" and "Omlaag" knoppen voor invoer van
de minimale stroomingang mA
min.
tussen 0 mA (4 mA) en
20 mA (bijv. mA
min.
= 6 mA).
2. Druk op de "Start/Stop" knop.
– De huidige waarde voor de mA
min.
toegekend aan door-
stroming Q
mA min.
verschijnt in het display (de standaard
waarde is 0,000).
3. Gebruik de "Omhoog" en "Omlaag" knoppen om de gewenste
waarde voor de doorstroming in te voeren Q
mA min.
bij mA
min.
(bijv. Q
mA min.
= 10 l/h).
Voer nu de waarden in voor referentiepaar H:
1. Druk op de "Start/Stop" knop.
– De huidige waarde voor mA
max.
verschijnt in het display
(de standaard waarde is "H:20.0 mA").
2. Gebruik de "Omhoog" en "Omlaag" knoppen voor invoer van
de maximale stroomingang
mA
max.
> mA
min.
(bijv. mA
max.
= 16 mA).
3. Druk op de "Start/Stop" knop.
– De huidige waarde voor de mA
max.
toegekende door-
stroming Q
mA max.
verschijnt in het display (de standaard
waarde is Q
max
.).
4. Gebruik de "omhoog" en "Omlaag" knoppen om de gewenste
waarde in te voeren voor de doorstroming Q
mA max.
bij mA
max.
(bijv. Q
mA max.
= 40 l/h).
• Druk op de "Menu/Info" knop (bevestig de instelling en ga naar
het volgende menu-item), of
• druk op de "Start/Stop" knop (bevestig de instelling en sluit het
tweede functieniveau).
Het instellen van de opties voor de weging hangt af
van de gekozen stroomsignaalbesturing.
De parameters voor 0-20 mA en voor 4-20 mA zijn
onafhankelijk van elkaar. De wegingsparameters zijn
gewijzigd en opgeslagen overeenkomstig de inge-
stelde bedrijfsmodus.
Selecteer de stroombesturings bedrijfsmodus die
later wordt gebruikt (0-20 mA / 4-20 mA) handmatig
of via contactsignaal voorafgaande aan de weging.
(Weging van de besturingsuitgang voor handmatige
besturingsmodus of contactsignaalbesturing is het-
zelfde als stroomweging
4-20 mA.)
