Polski (PL)
323
Zależność pomiędzy sygnałem prądowym a natężeniem
przepływu jest liniowa.
• Przy sterowaniu sygnałem prądowym 0-20 mA, dla wejścia
iwyjścia prądowego, prosta przechodzi przez Q = 0 przy 0 mA
i parę wartości Q
maks.
(Q
kal
) przy 20 mA (prosta 1a).
• Przy sterowaniu sygnałem prądowym 4-20 mA, dla wejścia
iwyjścia prądowego, prosta przechodzi przez Q = 0 przy 4 mA
i parę wartości Q
maks.
(Q
kal
) przy 20 mA (prosta 2a).
• Przy sterowaniu ręcznym lub stykowym, dla wyjścia
prądowego, prosta przechodzi przez Q = 0 przy 4 mA i parę
wartości Q
maks.
(Q
kal
) przy 20 mA (prosta 2a).
Nastawą domyślną dla Q
maks.
jest maksymalne natężenie
dozowania podczas standardowej kalibracji przy przeciwciśnieniu
3 bar.

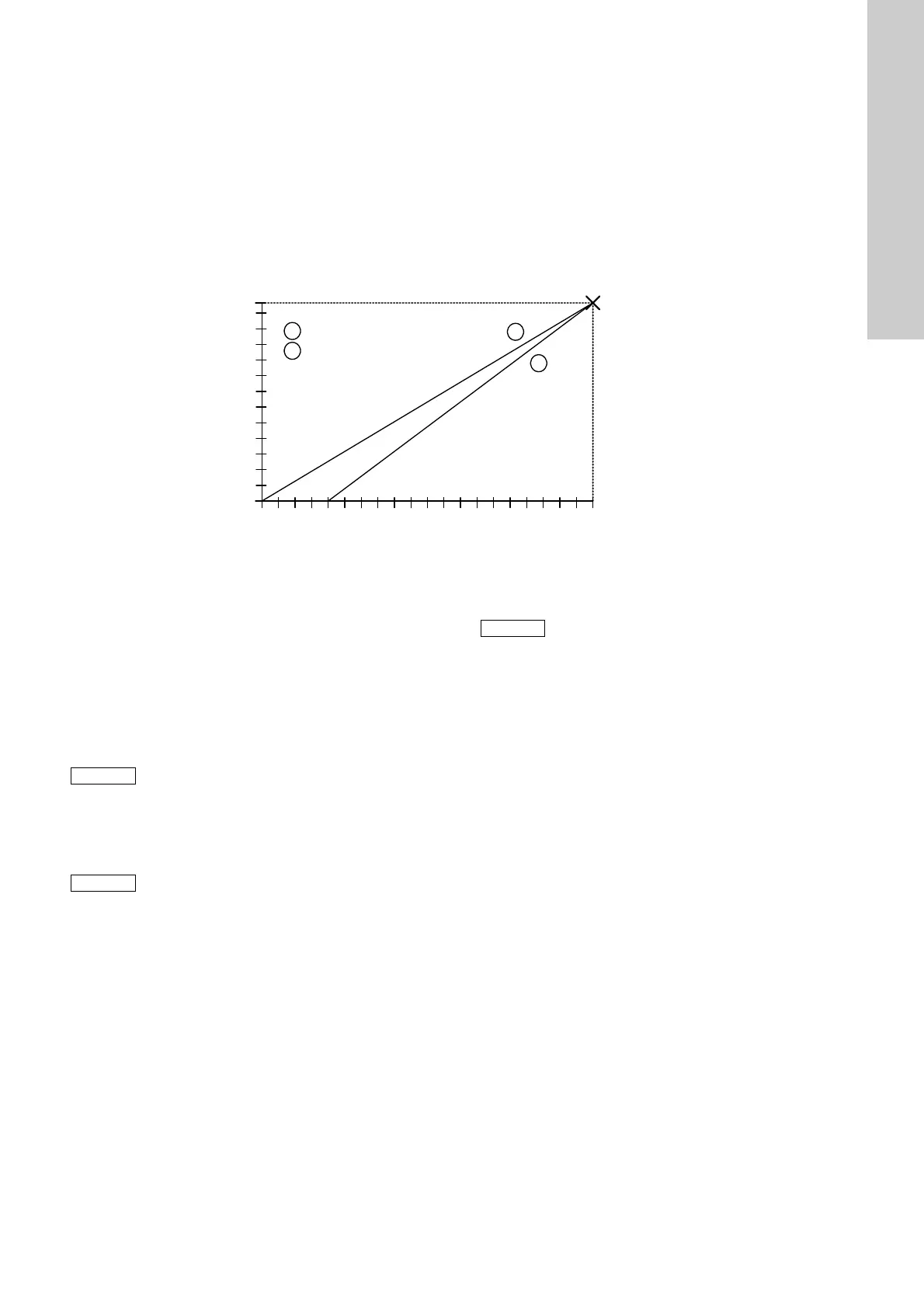

Rys. 36 Wejście prądowe i wyjście prądowe przy nastawieniu standardowym (domyślnym)
9.9.1 Bezpośrednie obciążanie wejścia i wyjścia sygnału
prądowego
Obciążanie podczas pracy pompy może zostać wykonane na
pierwszym poziomie funkcji. Wartość nastawiona aktualnie
wzrasta lub obniża się odpowiednio do maksymalnego natężenia
przepływu Q
maks.
(Q
kal
), albo nastawionej wartości obciążenia
Q
wybr. mA maks.
.
Nastawianie obciążenia
1. W czasie pracy lub postoju pompy naciśnij przycisk "Up"
i przytrzymaj w stanie wciśniętym przez około 5 sekund.
– Na wyświetlaczu miga "0-20 mA" lub "4-20 mA", "Analog"
i"l/h".
2. Do zwiększenia lub zmniejszenia aktualnie nastawionej
wartości maksymalnego natężenia przepływu użyj przycisków
"Up" i "Down".
Prosta dla wejścia prądowego/wyjścia prądowego przebiega
teraz następująco:
• Przy sterowaniu sygnałem prądowym 0-20 mA (4-20 mA),
dla wejścia i wyjścia prądowego, prosta przechodzi przez
Q = 0 przy 0 mA (4 mA) i aktualnie nastawioną wartość
maksymalnego natężenia przepływu Q
wybr. maks.
przy 20 mA
(proste 1b i 2b).
TM03 6675 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
maks.
domyśl. (Q
kal
)
I
we
/ I
wy
0-20 mA
I
we
4-20 mA
I
wy
4-20 mA, ręczne,
stykowe
I
we
[mA]
RADA
Parametry dla sygnału 0-20 mA i dla sygnału
4-20 mA są niezależne od siebie.
Parametry obciążenia są modyfikowane
i zapisywane odpowiednio do nastawionego trybu
pracy.
Przed obciążaniem należy wybrać zakres sterowania
prądowego (0-20 mA / 4-20 mA).
RADA
Obciążenie może być nastawione niezależnie od
aktualnie nastawionej wartości wejścia prądowego.
Wielkość natężenia dozowania [l/h], jaka odpowiada
nastawionej wielkości wejścia prądowego [mA],
zawsze pojawia się na wyświetlaczu.
RADA
Nastawione obciążenie jest zapisywane w pamięci
układu sterowania pompy. Wartości te są
zachowywane, np. gdy zostanie wyłączone zasilanie
energetyczne, i są również czynne, gdy obciążanie
prądowe jest wywoływane na drugim poziomie
funkcji.
