9.9.3 Nastawianie obciążenia

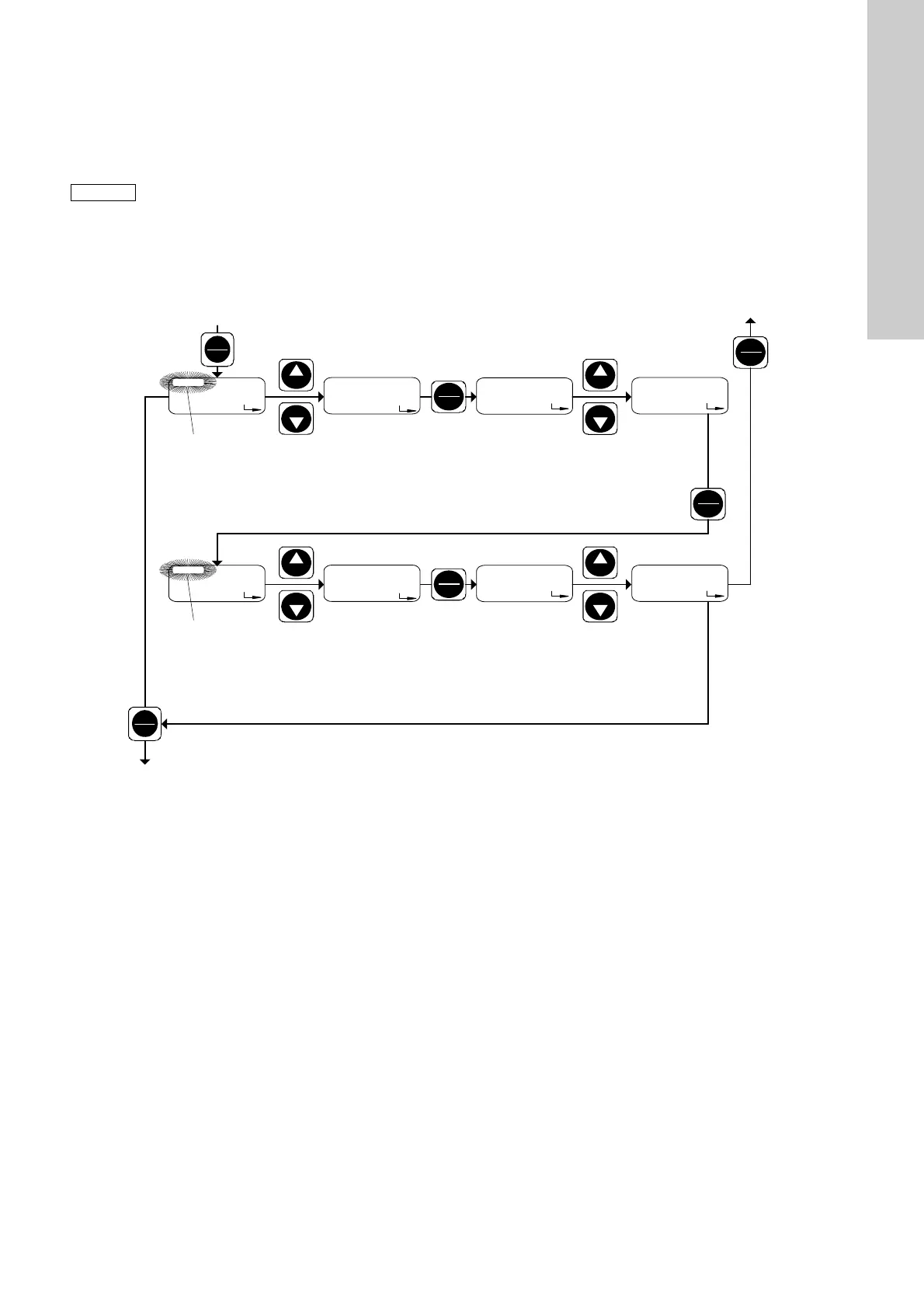

Rys. 39
Nastawianie obciążenia
Na drugim poziomie funkcji najpierw wprowadź wartości dla pary
współrzędnych L (dół):
Wyświetlacz wskazuje
• aktualną wartość mA
min.
Wartością domyślną jest "L:0.0 mA" ("L:4.0 mA").
• "Analog" (sterowanie analogowe)
• "0-20 mA" ("4-20 mA") (migające).
Należy postępować następująco:
1. Użyj przycisków "Up" i "Down" do wprowadzenia wartości
minimalnego prądu wejściowego mA
min.
w zakresie od 0 mA
(4 mA) do 20 mA (np. mA
min.
= 6 mA).
2. Wciśnij przycisk "Start/Stop".
– Na wyświetlaczu pojawia się aktualna wartość
mA
min.
przypisana natężeniu przepływu Q
mA min
(wartością domyślną jest 0,000).
3. Użyj przycisków "Up" i "Down" do wprowadzenia żądanej
wartości natężenia przepływu Q
mA min.
przy mA
min.
(np. Q
mA min.
= 10 l/h).
Teraz wprowadź wartości dla pary współrzędnych H (góra):
1. Wciśnij przycisk "Start/Stop".
– Na wyświetlaczu pojawia się aktualna wartość mA
maks.
(wartością domyślną jest "H:20.0 mA").
2. Użyj przycisków "Up" i "Down" do wprowadzenia maksymalnej
wartości wejścia prądowego mA
maks.
> mA
min.
(e.g. mA
maks.
= 16 mA).
3. Wciśnij przycisk "Start/Stop".
– Na wyświetlaczu pojawia aktualna wartość mA
maks.
przypisana natężeniu przepływu Q
mA maks.
(wartością
domyślną jest Q
maks.
).
4. Użyj przycisków "Up" i "Down" do wprowadzenia żądanej
wartości natężenia przepływu Q
mA maks.
przy mA
maks.
(np. Q
mA maks.
= 40 l/h).
•Wciśnij przycisk "Menu/Info" (potwierdzenie nastawienia
iprzejście do następnej pozycji menu ), albo
•wciśnij przycisk "Start/Stop" (potwierdzenie nastawienia
izamknięcie drugiego poziomu funkcji).
RADA
Opcje nastawy obciążenia zależą od wybranego
rodzaju sterowania sygnałem prądowym. Parametry
dla sygnału 0-20 mA i dla sygnału
4-20 mA są niezależne od siebie.
Parametry obciążenia są modyfikowane
i zapisywane odpowiednio do nastawionego trybu
pracy.
Przed obciążeniem wybrać tryb sterowania
prądowego używanego później (0-20 mA /
4-20 mA) do sterowania ręcznego lub poprzez sygnał
stykowy. (Obciążenie wyjścia sterującego dla trybu
sterowania ręcznego lub sygnałem stykowym jest
takie samo, jak obciążenie prądowe sygnału 4-20
mA.)
TM03 6682 4506
Analog
L:0.0
mA
Down
Up
Stop
Start
Analog
6
mA
Analog
0.000
l / h
0-20 mA
Down
Up
Analog
10.00
l / h
0-20 mA
Stop
Start
0-20 mA
Menu
Info
Menu
Info
0-20 mA
Analog
H:20.0
mA
Down
Up
Stop
Start
Analog
16
mA
Analog
71.00
l / h
0-20 mA
Down
Up
Analog
40.00
l / h
0-20 mA0-20 mA
0-20 mA
Stop
Start
Miganie
Miganie
Wybierz wartość
mA
min.
0-20 mA dla
wejścia prądowego
Wybierz wartość
mA
maks.
> mA
min.
dla
wejścia prądowego
Nastaw natężenie przepływu Q
mA min.
0 - 0,999 l/h (0 - 0,999 l/h)
1 - 9,9 l/h (1 - 9,9 l/h)
10 - 99,9 l/h (10 - 99,9 l/h)
100 - Q
maks.
[l/h]
Nastaw natężenie przepływu Q
mA maks.
0 - 0,999 l/h (0 - 0,999 l/h)
1 - 9,9 l/h (1 - 9,9 l/h)
10 - 99,9 l/h (10 - 99,9 l/h)
100 - Q
maks.
[l/h]
