4.4.3 Controlo do doseamento (Indicação de caudal)
O sensor de pressão (opção de bomba com Indicação de caudal)
é utilizado como controlador de doseamento e para monitorizar
a pressão de toda a gama.
O Indicação de caudal para o controlo de doseamento consiste
de um sensor de pressão integrado na cabeça doseadora.
O sensor de pressão está disponível como opção de bomba com
Indicação de caudal. O sensor de pressão é instalado na bomba
aquando da entrega. Actualizações não são possíveis.
4.4.4 Compensação de caudal
A compensação de caudal é uma função para manter o caudal
doseador constante com pressão do sistema em alteração.
As alterações de pressão são detectadas pelo sensor de pressão
e a velocidade do motor é ajustada de forma correspondente.
Para utilizar esta função é necessário activar o controlo de
pressão ou o controlo de doseamento (Indicação de caudal)
no sistema electrónico.

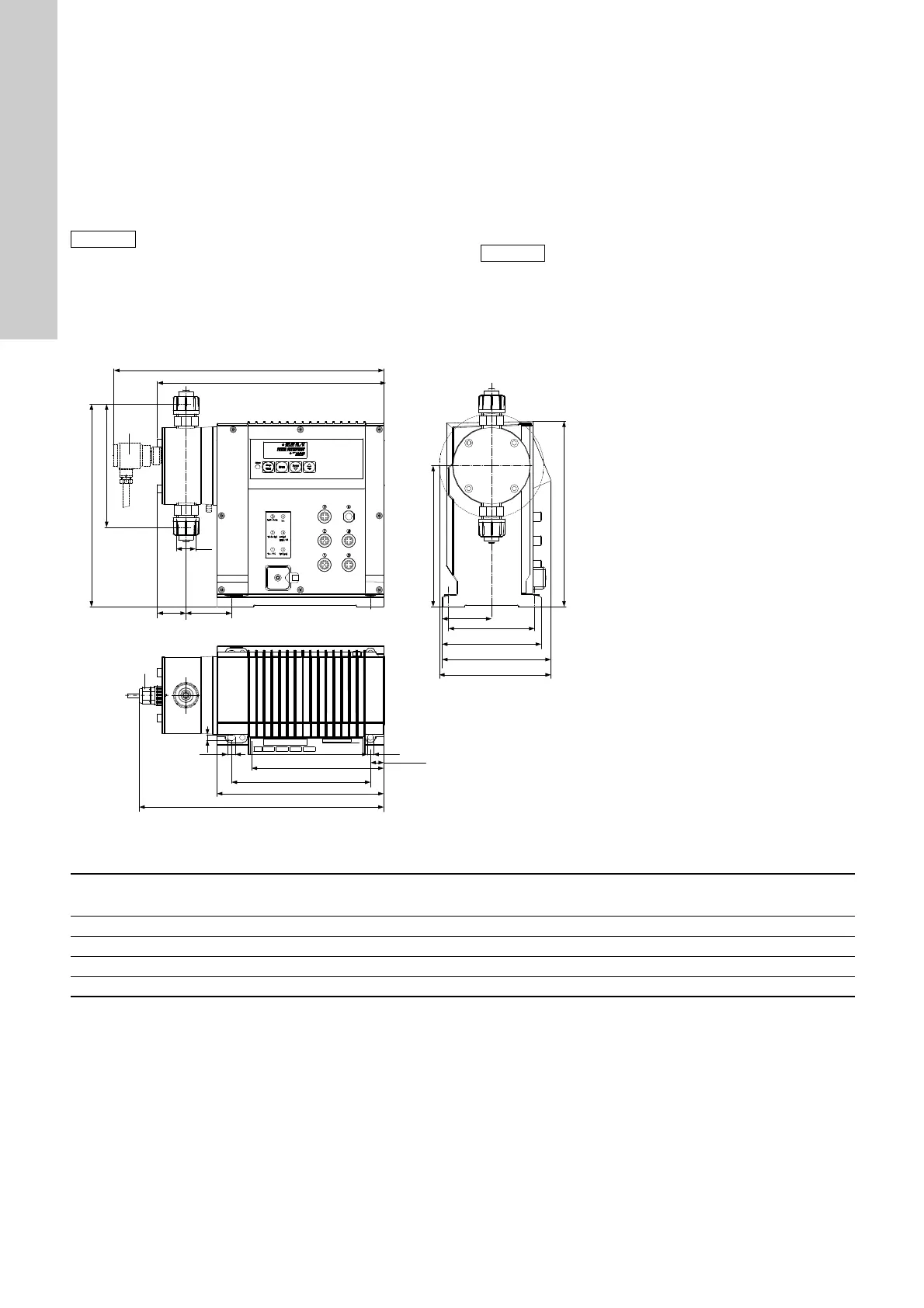

4.5 Desenhos esquemáticos
Fig. 4 DDI 222
Dimensões da DDI 222
O controlo de pressão é principalmente utilizado
para proteger a bomba. Esta função não é um substi-
tuto da válvula de sobrefluxo.
No doseamento de meios com uma viscosidade
semelhante à da água, é necessário calibrar a
bomba, dado a bomba já responder à possível alte-
ração do sistema de pressão.
No doseamento de meios com uma viscosidade dife-
rente da da água ou após uma actualização de sof-
tware, é necessário calibrar a bomba.
TM03 6663 4506
A4
A3
H2
D1
C4
C1
207
172.5
16.5
Ø7
10
7
61.5
105
123
B3
B4
230
175
(159)
A5
H3
MLS
DS
MBS: Sensor de fuga da membrana (opcional)
DS: Sensor de pressão (opção de bomba com Indicação de caudal)
A3
[mm]
A4
[mm]
A5
[mm]
B3
[mm]
B4
[mm]
C1
[mm]
C4
[mm]
D1 H2
[mm]
H3
[mm]
DDI 60-10 283 338 306 137 - 58 37 R 5/8 252 153
DDI 150-4 315 372 350 137 139 90 39 R 1 1/4 265 179
DDI 60-10 / HV 295 350 328 137 - 68 38 R 1 1/4 246 143
DDI 150-4 / HV 315 372 350 137 139 90 39 R 1 1/4 265 179
