9.11 Menu Agrupamento / modo de agrupamento
No modo de agrupamento é doseada uma quantidade de agrupa-
mento definida com um caudal doseador definido. É possível
dosear o agrupamento manualmente ou através de um sinal de
contacto externo.
O modo de agrupamento é controlado nos primeiro e segundo
níveis de função.
• A quantidade de agrupamento é ajustada no segundo nível de
função.
• A função de agrupamento é activada no primeiro nível de
função.
Intervalo de introdução da quantidade de agrupamento:
0,0 - 999,9 ml / 1,00 - 99,99 l / 100,0 - 999,9 l.
Ajuste do agrupamento de dosagem

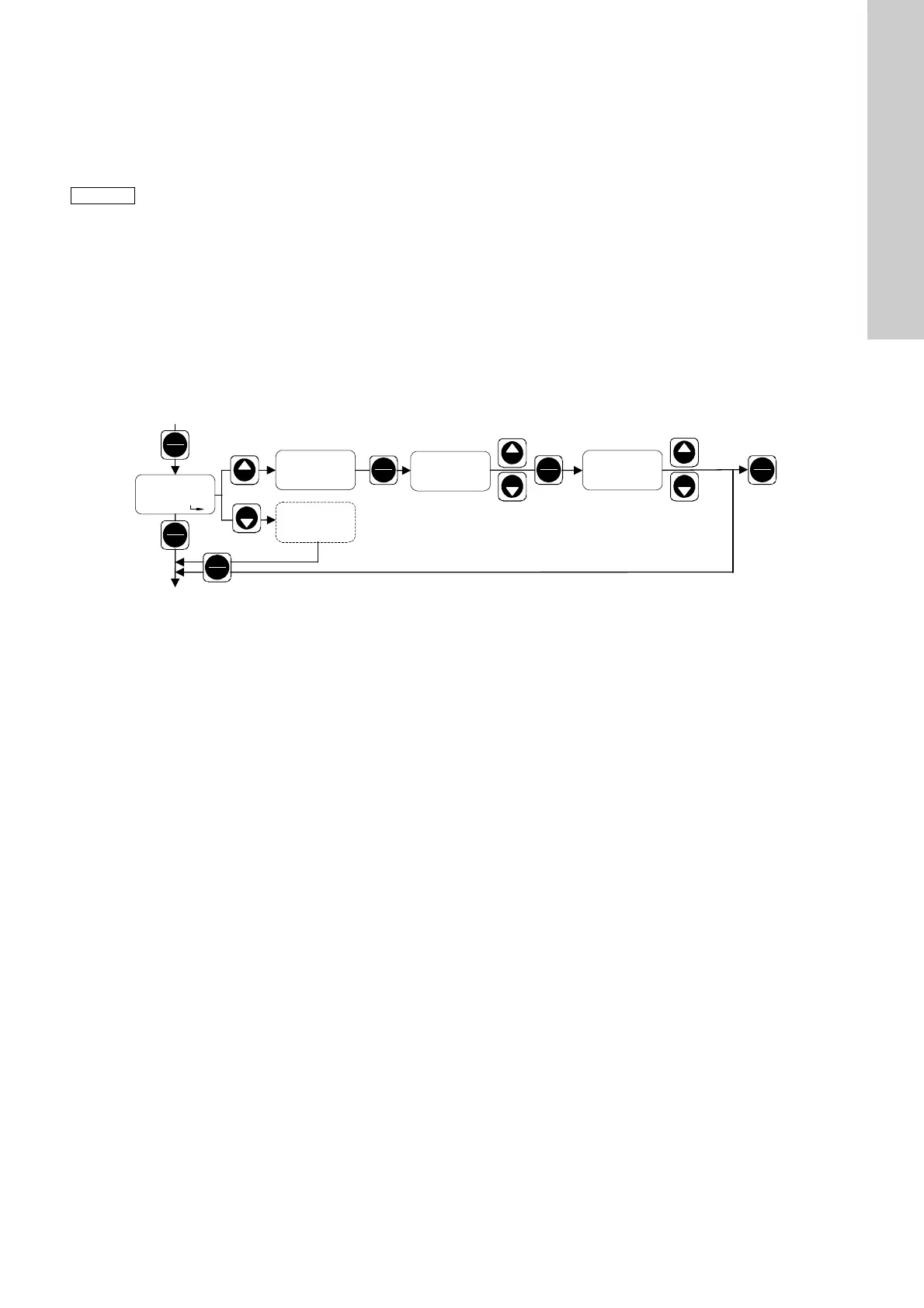

Fig. 51
Ajuste do agrupamento de dosagem
No segundo nível de função, "OFF B" aparece no visor.
1. Prima o botão "Up" (Para cima).
– "ON B" aparece no visor.
2. Prima o botão "Start/Stop".
– O caudal actualmente definido aparece no visor.
3. Utilize os botões "Up" (Para cima) e "Down" (Para baixo) para
introduzir o caudal pretendido.
4. Prima o botão "Start/Stop".
– A quantidade de agrupamento actualmente definida aparece
no visor.
5. Utilize os botões "Up" (Para cima) e "Down" (Para baixo) para
introduzir a quantidade de agrupamento pretendida.
• Prima o botão "Menu/Info" (confirme o ajuste e avance para
o item de menu seguinte), ou
• prima o botão "Start/Stop"(confirme o ajuste, feche o segundo
nível de função e active o agrupamento de dosagem no pri-
meiro nível de função).
Realização do agrupamento de dosagem
• No primeiro nível de função apenas é apresentada a função
de agrupamento com os itens de menu "Batch manual"
(Agrupamento manual) e "Batch contact" (Contacto de agru-
pamento).
• "Stop" e a quantidade de agrupamento predefinida aparecem
no visor. O LED acende a vermelho.
Utilize o botão "Menu/Info" para seleccionar
• "Batch manual" ou
• "Batch contact".
Activar modo de agrupamento
Agrupamento manual
O agrupamento de dosagem é activado manualmente.
• Prima o botão "Start/Stop".
– Os segmentos LED e "Stop" são desligados e "Run" pisca
no visor.
– É doseada a quantidade de agrupamento predefinida.
Contacto de agrupamento
O agrupamento de dosagem é accionado por um sinal de con-
tacto externo.
Para activar a função de contacto de agrupamento,
• prima o botão "Start/Stop".
– O LED acende a verde, o segmento "Stop" é desligado e
"Run" aparece no visor.
Quando o sinal de contacto externo é recebido, "Run" pisca
no visor.
• É doseada a quantidade de agrupamento predefinida.
Durante o agrupamento de dosagem
A quantidade de agrupamento ainda a ser doseada aparece
no visor.
Para apresentar a quantidade de agrupamento já doseada,
• prima o botão "Down" (Para baixo).
Para apresentar a quantidade de agrupamento total,
• prima o botão "Up" (Para cima).
Paragem/arranque da bomba durante o agrupamento de
dosagem
Para parar a bomba,
• prima o botão "Start/Stop", ou
• accione ligar/desligar à distância.
Voltar a reiniciar a bomba,
• prima o botão "Start/Stop".
– O ciclo de agrupamento predefinido continua.
– Para o temporizador "Contact" é igualmente necessário
receber um sinal de contacto externo.
Desactivar a função de agrupamento
1. Abra o segundo nível de função.
2. Prima repetidamente o botão "Menu/Info".
– "ON B" aparece no visor.
3. Prima o botão "Up" (Para cima).
– "OFF B" aparece no visor.
– A função de agrupamento é desactivada.
Risco de erros de doseamento!
O agrupamento de dosagem utilizando entradas de
contacto poderá ser accionado de forma
insuficiente ou excessiva em caso de erro se a
bomba/sistema não for monitorizada. O sistema tem
que ser extremamente bem protegido.
TM03 6615 4506
OFF
B
Up
Down
2,00
B
Down
Up
l/h
Stop
Start
B
B
OFF
On
Stop
Start
1,05 L
B
Down
Up
Stop
Start
Menu
Info
Menu
Info
Menu
Info
Introdução do caudal de dosea-
mento com "Up" (Para cima) /
"Down" (Para baixo)
Introdução da quantidade de
agrupamento com "Up" (Para
cima) / "Down" (Para baixo)
