Română (RO)
419
Relaţia dintre semnalul de curent şi debitul de dozare este
liniară.
• Cu controlul cu semnal de curent de 0-20 mA, curba pentru
curentul de intrare şi curentul de ieşire trece prin Q = 0 la
0mA şi perechea de valori Q
max.
(Q
cal
) la 20 mA (curba 1a).
• Cu controlul cu semnal de curent de 4-20 mA, curba pentru
curentul de intrare şi curentul de ieşire trece prin Q = 0 la
4mA şi perechea de valori Q
max.
(Q
cal
) la 20 mA (curba 2a).
• Cu controlul manual sau prin contact, curba pentru curentul de
ieşire trece prin Q = 0 la 4 mA şi perechea de valori Q
max.
(Q
cal
) la 20 mA (curba 2a).
Setarea implicită pentru Q
max.
este debitul de dozare maxim la
calibrarea implicită la 3 bar.

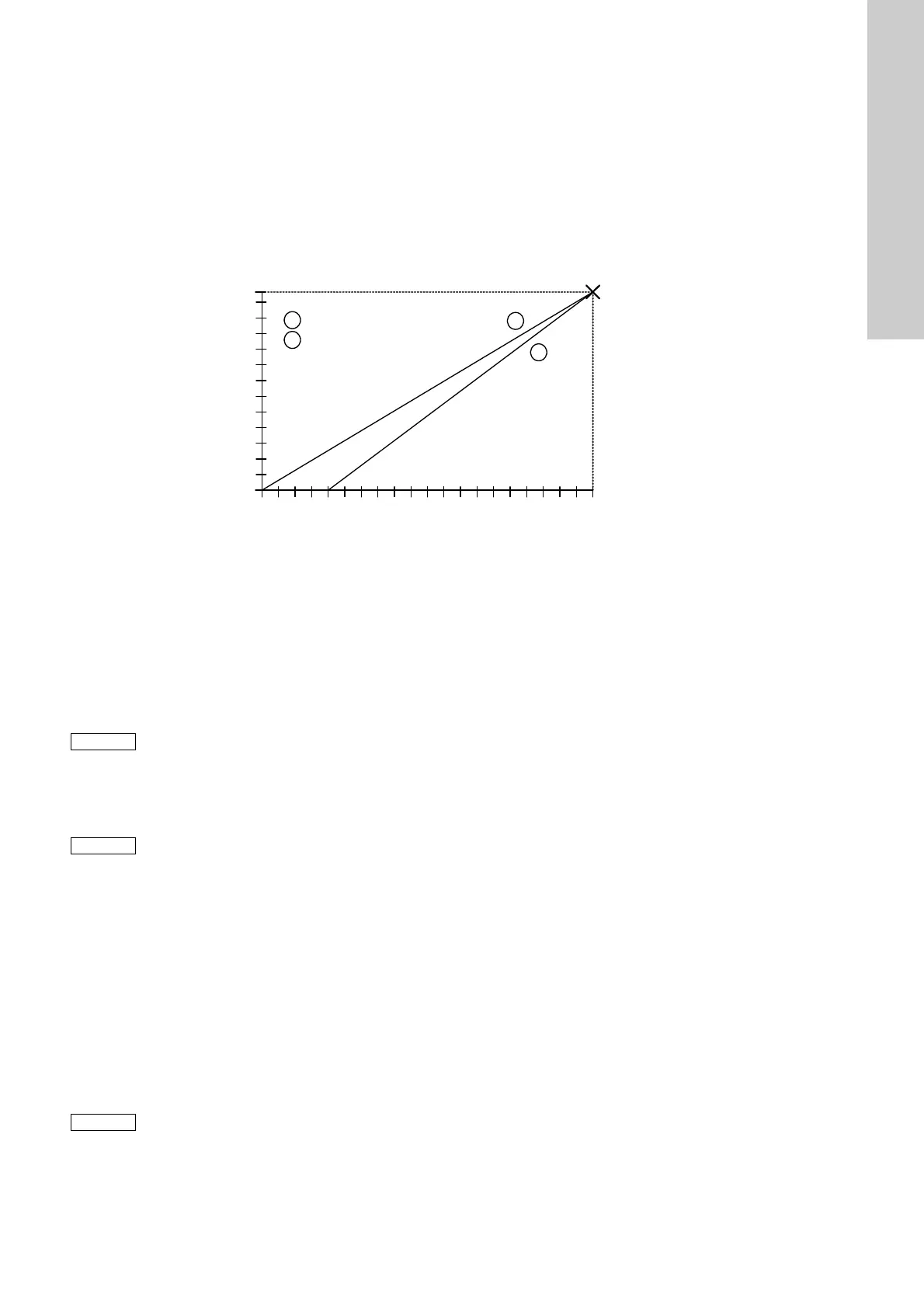

Fig. 36 Curentul de intrare şi curentul de ieşire cu setarea implicită
9.9.1 Ponderarea directă a intrării şi ieşirii semnalului de
curent
Ponderarea în timpul funcţionării pompei poate fi efectuată în
primul nivel de funcţii. Valoarea setată curentă creşte sau scade
pentru debitul maxim Q
max.
(Q
cal
), sau cu valoarea de ponderare
setată Q
select mA max.
.
Setarea ponderării
1. Când pompa funcţionează sau este oprită, apăsaţi şi ţineţi
apăsat butonul "Up" timp de aproximativ 5 secunde.
– Pe afişaj clipesc "0-20 mA" sau "4-20 mA", "Analog" şi "l/h".
2. Folosiţi butoanele "Up" şi "Down" pentru a mări sau a micşora
valoarea setată în mod curent pentru debitul maxim.
Curba pentru curentul de intrare/curentul de ieşire trece după
cum urmează:
• Cu controlul cu semnal de curent de 0-20 mA (4-20 mA), curba
pentru curentul de intrare şi curentul de ieşire trece prin Q = 0
la 0 mA (4 mA) iar valoarea setată în mod curent pentru
debitul maxim Qselect max. la 20 mA (curbele 1b şi 2b).
TM03 6675 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
max.
implicit (Q
cal
)
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
contact
I
in
[mA]
Notă
Parametrii pentru 0-20 mA şi pentru 4-20 mA sunt
independenţi între ei. Parametrii de ponderare sunt
modificaţi şi salvaţi în conformitate cu modul de
funcţionare setat.
Selectaţi controlul cu semnal de curent (0-20 mA /
4-20 mA) utilizat înainte de ponderare.
Notă
Ponderarea poate fi setată independent de valoarea
curentului de intrare setat în mod curent. Valoarea
debitului de dozare [l/h] care corespunde valorii
curentului de intrare setat [mA] apare întotdeauna pe
afişaj.
Notă
Ponderarea setată este salvată în pompă.
Valorile sunt reţinute, de ex. când alimentarea cu
curent este deconectată, şi sunt de asemenea active
când ponderarea curentului este apelată în al doilea
nivel de funcţii.
