Svenska (SE)
448
• Observera följande när sugledningen installeras:
– Gör sugledningen så kort som möjligt. Undvik trassliga sug-
ledningar.
– Om så krävs, använd bågar och inte skarpa krökar.
– Dra alltid sugledningen stigande mot sugventilen.
– Undvik öglor eftersom de kan ge upphov till luftbubblor.

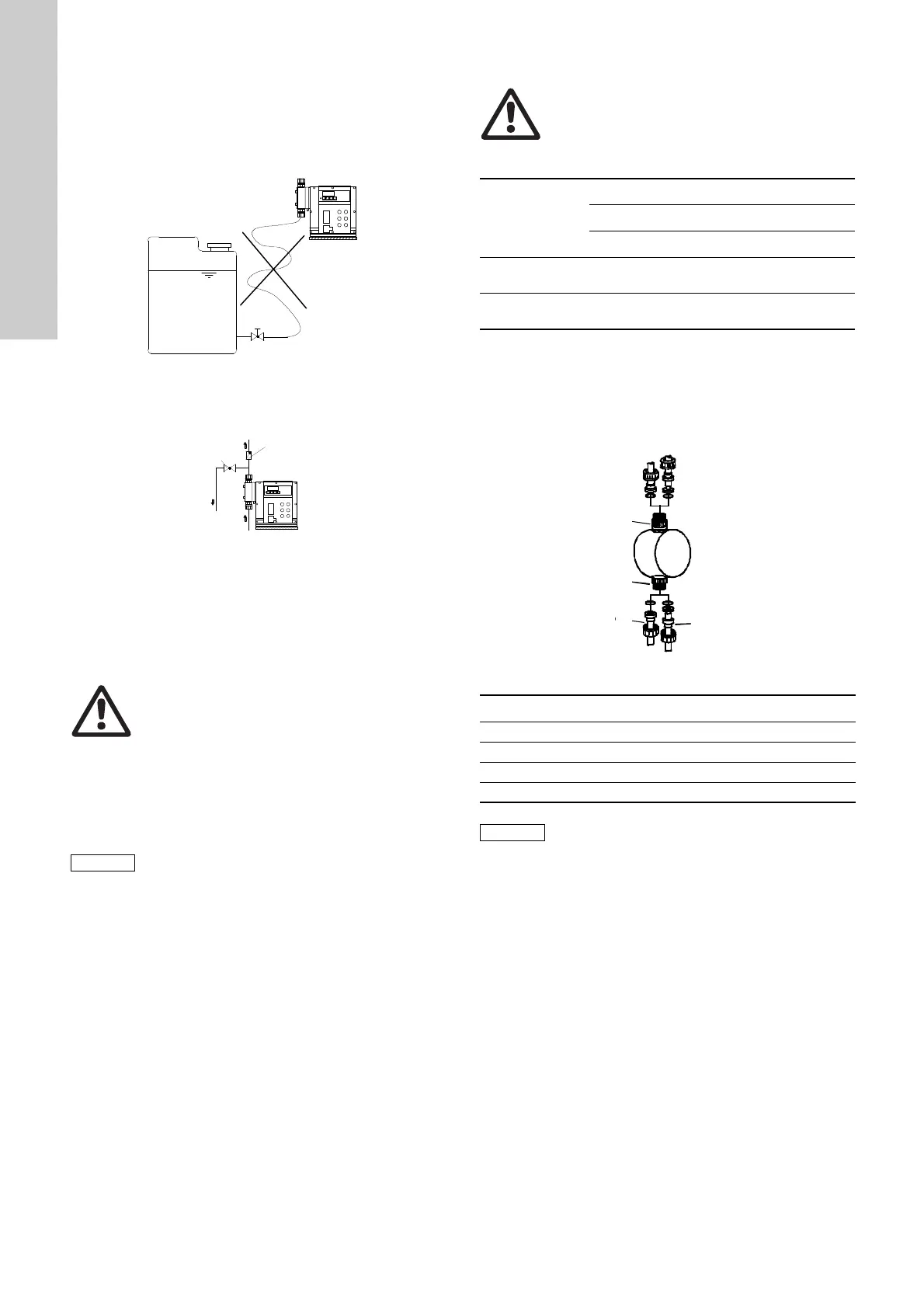

Fig. 13 Installation av sugledning
• Installera en backventil (12i) på utloppledningen om den är
lång.
Fig. 14 Installation med backventil
5.5 Slang/rörledningar
5.5.1 Allmänt
Max. längd på sugledning
• 5 m för standardpumpar för doseringsmedier med en viskositet
liknande vattens och användning av pulsdämpare.
• 1,2 m när doseringsmedierna har högre viskositet än vatten.
• 1,2 m för pumpar med flödesmonitor (2 m för standard
DDI 60-10) för doseringsmedier med en viskositet liknande
vattens och utan pulsdämpare.
5.5.2 Dimensionering av slang/rörledningar
Minsta innerdiameter
5.5.3 Anslutning av sug- och utloppsledningar
• Anslut sugledningen till sugventilen (3a).
– Installera sugledningen i behållaren så att bottenventilen
befinner sig cirka 5 till 10 mm över möjlig sedimenterings-
nivå.
• Anslut utloppsledningen till utloppsventilen (3b).
Fig. 15 Anslutning av sug- och utloppsledningar
TM03 6672 4506TM03 6673 4506
Varning
Installera en tryckavlastningsventil på utloppsled-
ningen för att skydda doseringspumpen mot otillåtna
höga tryck.
Inga ledningar får vara utsatta för påkänningar!
Undvik öglor och krökar på slangarna!
Se till att sugledningen är så kort som möjligt!
Flödesriktningen måste vara motsatt tyngdkraftens
riktning!
Följ tillverkarens säkerhetsanvisningar vid hantering
av kemikalier!
Beständigheten hos de delar som kommer i kontakt
med medierna beror på medierna, deras temperatur
och drifttrycket. Se till att delar som kommer i kontakt
med medierna är kemiskt beständiga mot doserings-
mediet under driftsförhållanden!
Använd endast de specificerade ledningstyperna!
Varning
Observera tryckstegen på de använda ledningarna.
Det största tillåtna inloppstrycket och trycksteget för
utloppsledningen får inte överskridas!
Pumptyp
Pumpversion
Normal HV-variant
[mm] [mm]
DDI 60-10
Sugsida: 9
Utloppssida: 6
Sugsida: 19
Utloppssida: 13
DDI 150-4 13
Sugsida: 19
Utloppssida: 13
TM03 6235 4506
Pos. Komponenter
3a Inloppsventil
3b Utloppsventil
C Röranslutning
D Slanganslutning
Observera de tryckgränser som anges i avsnitt
1. Allmän information!
