Tilldelningen mellan strömsignalen och flödet är linjär.
• Med 0-20 mA strömreglering går kurvan för strömingång och
strömutgång genom Q = 0 vid 0 mA och värdeparet
Q
max.
(Q
cal
) vid 20 mA (kurva 1a).
• Med 4-20 mA strömreglering går kurvan för strömingång och
strömutgång genom Q = 0 vid 4 mA och värdeparet
Q
max.
(Q
cal
) vid 20 mA (kurva 2a).
• Med manuell reglering eller pulsdrift av strömutgång går kur-
van genom Q = 0 vid 4 mA och värdeparet Q
max.
(Q
cal
)
vid20mA (kurva 2a).
Standardinställning för Q
max.
är max. doseringsflöde vid stan-
dardkalibrering vid 3 bar.

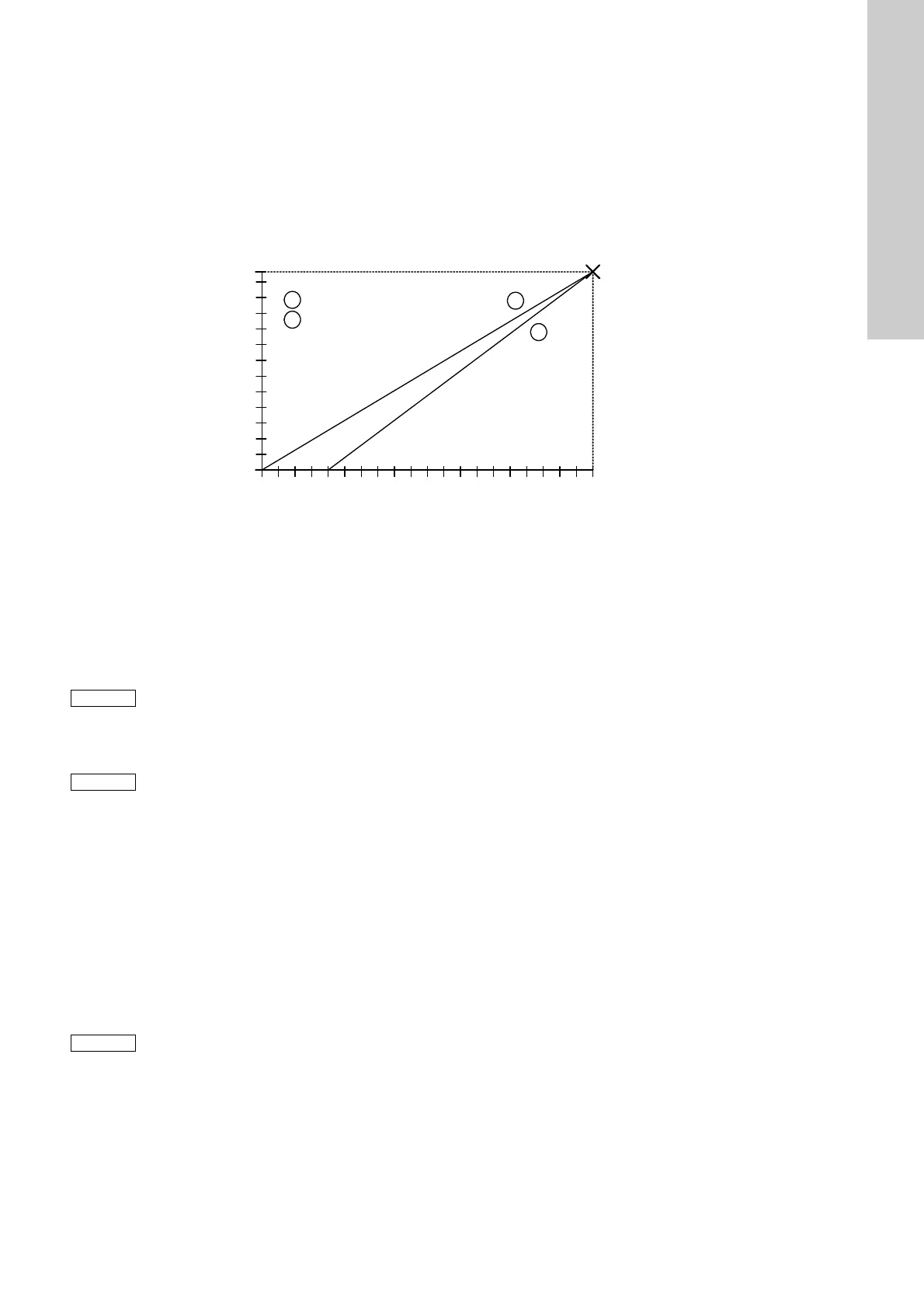

Fig. 36 Strömingång och strömutgång vid standardinställning
9.9.1 Direkt viktning av strömsignalingång och -utgång
Viktning med pumpen i drift kan utföras på den första funktions-
nivån. Det för närvarande inställda värdet ökas eller minskas för
det maximala flödet Q
max.
(Q
cal
), eller med viktat inställnings-
värde Q
select mA max.
.
Inställning av viktning
1. Tryck på knappen "Up" och håll den intryckt under cirka
5 sekunder, när pumpen är i drift eller stoppad.
– "0-20 mA" eller "4-20 mA", "Analog" och "l/h" blinkar på dis-
playen.
2. Använd knapparna "Up" och "Down" för att öka eller minska
det för närvarande inställda värdet på dett maximala flödet.
Kurvan för strömingång/strömutgång går nu enligt följande:
• Med 0-20 mA (4-20 mA) strömreglering går kurvan för strömin-
gång och strömutgång genom Q = 0 vid 0 mA (4 mA) och det
för närvarande inställda värdet på det maximala flödet
Q
select max.
vid 20 mA (kurvorna 1b och 2b).
TM03 6675 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Q
max.
standard (Q
cal
)
I
in
/I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manuell,
puls
I
in
[mA]
Anm.
Parametrarna för 0-20 mA och för 4-20 mA är obero-
ende av varandra. Viktningsparametrarna ändras och
sparas i enlighet med inställt driftsform.
Välj den strömsignalreglering som används
(0-20 mA / 4-20 mA) före viktning.
Anm.
Viktningen kan ställas in oberoende av det strömin-
gångsvärde som för närvarande är inställt. Dose-
ringsflödesvärdet [l/h] som motsvarar det inställda
strömingångsvärdet [mA] visas alltid på displayen.
Anm.
Den inställda viktningen sparas i pumpen.
Värdena bibehålls, t.ex. när nätspänningen stängs
av och är även aktiva när aktuell viktning anropas på
den andra funktionsnivån.
