Grundfos DDI 222 User Manual

Slovensko (SI)
497
6. Električni priključki
Prepričajte se, da črpalka ustreza električnemu napajanju, ki je
na voljo na mestu namestitve.
6.1 Povezovanje signalnih vodov za DDI 222

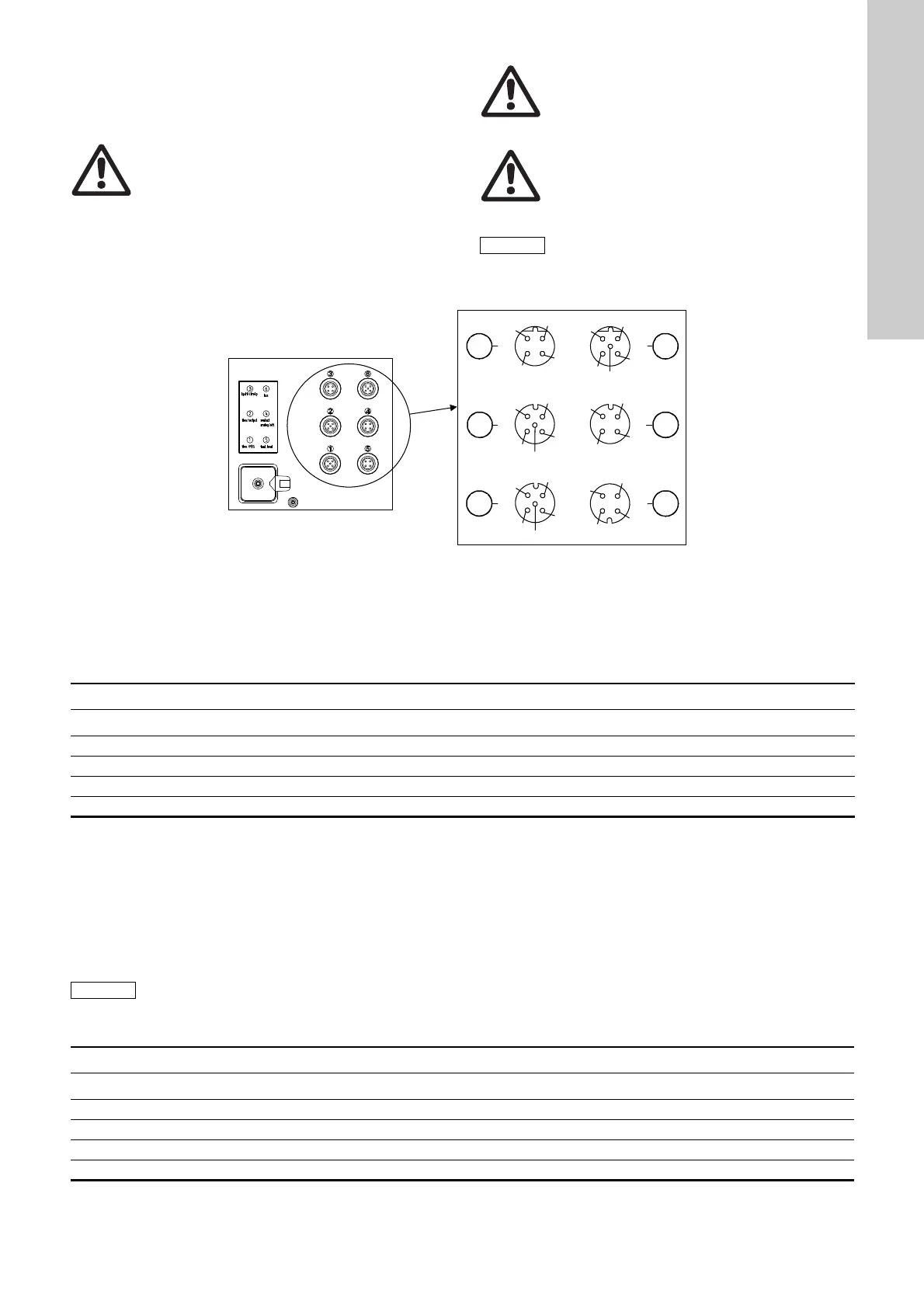

Slika 16 Shema električnih povezav za DDI 222
6.1.1 Signal puščanja membrane / (tlačni senzor - nadzor pretoka)
Vtičnica 1
Za signal puščanja membrane (MBS) in/ali tlačni senzor (možnost nadzora pretoka črpalke).
Sistem za odkrivanje puščanja membrane in tlačni senzor sta tovarniško sestavljena z vtičem M12 za vtičnico 1.
• Povežite kable v skladu s spodnjo razpredelnico.
6.1.2 Izhodni tok / nadzor pretoka (tlačni senzor)
Vtičnica 2
Za tlačni senzor za možnost nadzora pretoka.
Senzor tlaka je sestavljen in dobavljen z vtičem M12 za vtičnico 2 ali 1.
Izhodni tok kaže trenutni dozirni pretok in ga je mogoče uravnavati neodvisno od izbranega načina delovanja.
Glejte razdelek
9.6.4 Uravnavanje vhodnega/izhodnega toka.
Opozorilo
Električne povezave naj opravi za to pooblaščeno
osebje!
Pred priključitvijo napajalnega kabla in relejnih
kontaktov izključite električno napajanje!
Upoštevajte lokalne varnostne predpise!
Opozorilo
Ohišje črpalke lahko odpre samo osebje,
pooblaščeno s strani podjetja Grundfos!
Opozorilo
Priključke kablov in vtičev zaščitite pred rjavenjem in
vlago.
Zaščitne pokrove odstranite samo z vtičnic, ki jih
boste rabili.
Opozorilo
Napajanje mora biti električno izolirano od vhodnih in
izhodnih signalov.
TM03 6583 4506
1
3
5
42
1
2
3
4
5
6
1
2
3
4
optional
5
1
2
3
4
2
1
4
3
1
2
3
4
5
1
2
4
3
(izbirno)
Vtičnica 1 Uporabljeno za / barve žice
Zatič Namen Signal puščanja membrane (MBS) Tlačni senzor
1+ 5 V x
3 Vhod senzorja tlaka x
4 Vhod MBS Črna
5 Ozemljitev Zelena/rumena x
Nasvet
Senzor tlaka (nadzor pretoka):
Če je za tokovni izhod uporabljena tudi vtičnica 2,
lahko tlačni senzor priključite v vtičnico 1 ali - še
bolje - skupaj s tokovnim izhodom v vtičnico 2 s
pomočjo kompleta vtičnice (številka izdelka
96645265 (321-327)).
Vtičnica 2 Kabel Uporablja se za
Zatič Namen Barva žice +/- izhodni tok Tlačni senzor
1+ 5 V Rjava x
3 Vhod senzorja tlaka Modra x
4 Tokovni izhod Črna +
5 Ozemljitev Zelena/rumena - x
