Razmerje med tokovnim signalom in hitrostjo pretoka je
linearno.
• Pri 0-20 mA krmiljenju tokovnega signala gre krivulja
vhodnega in izhodnega toka skozi Q = 0 pri 0 mA in par
vrednosti Q
max.
(Q
cal
) pri 20 mA (krivulja 1a).
• Pri 4-20 mA krmiljenju tokovnega signala gre krivulja
vhodnega in izhodnega toka skozi Q = 0 pri 4 mA in par
vrednosti Q
max.
(Q
cal
) pri 20 mA (krivulja 2a).
• Pri ročnem ali kontaktnem krmiljenju gre krivulja izhodnega
toka skozi Q = 0 pri 4 mA in par vrednosti Q
max.
(Q
cal
) pri
20 mA (krivulja 2a).
Privzeta nastavitev za Q
max.
je najvišji mogoči dozirni pretok pri
privzetem umerjanju 3 bare.

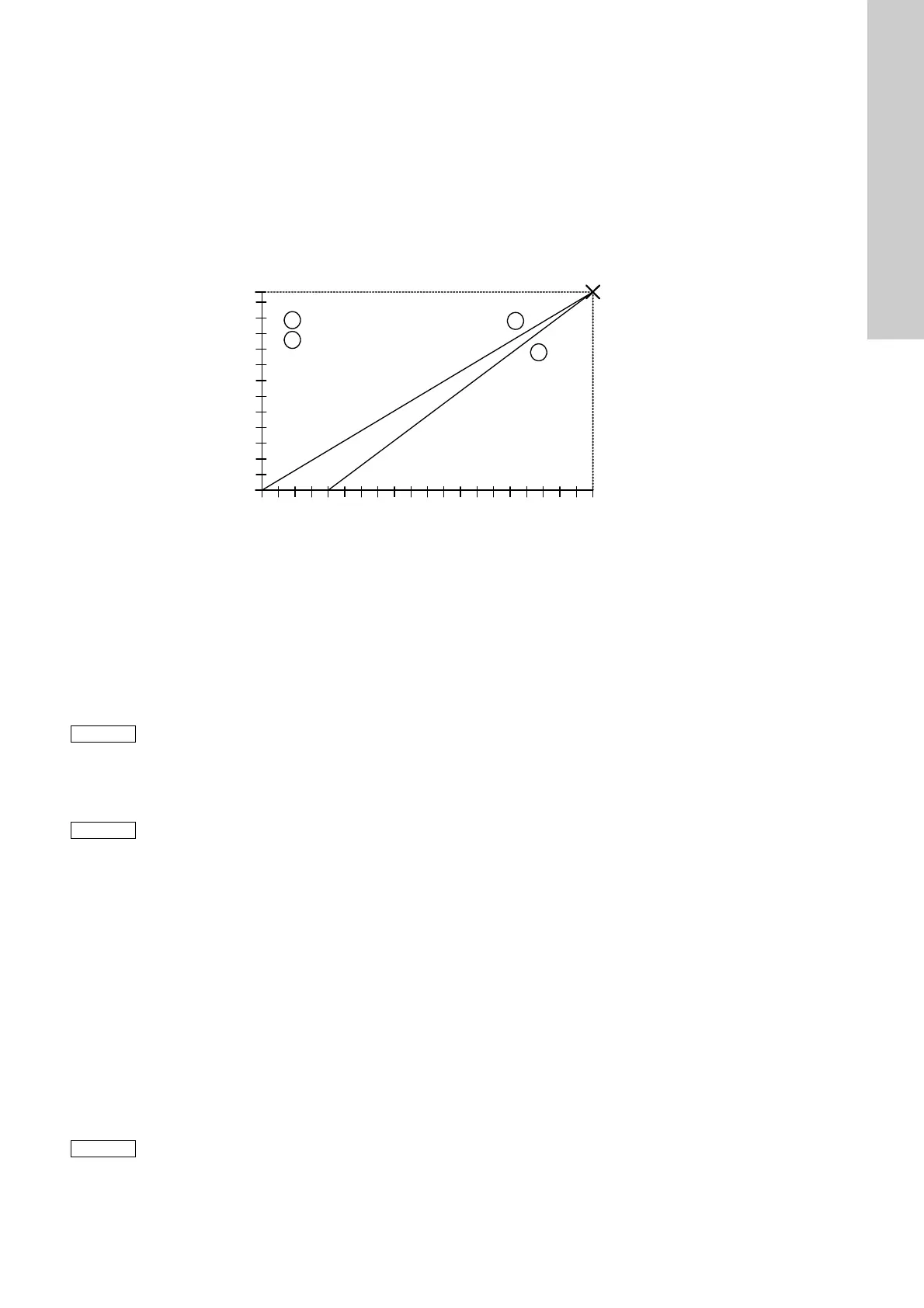

Slika 36 Vhodni in izhodni tok s privzeto nastavitvijo
9.9.1 Neposredno uravnavanje vhodnega in izhodnega
tokovnega signala
Uravnavanje lahko med delovanjem črpalke izvedete na prvi
ravni delovanja. Trenutna določena vrednost se zviša ali zniža za
najvišjo mogočo hitrost pretoka Q
max.
(Q
cal
) ali z uravnavanjem
določene vrednosti Q
select mA max.
.
Nastavitev uravnavanja
1. Ko črpalka deluje ali se delovanje ustavi, pritisnite in za
približno 5 sekund pridržite gumb "Up" (gor).
– "0-20 mA" ali "4-20 mA", "Analog" in "l/h" utripajo na
zaslonu.
2. Če želite zvišati ali znižati trenutno nastavljeno vrednost
najvišje mogoče hitrosti pretoka, uporabite gumba "Up" (gor)
in "Down" (dol).
Krivulja vhodnega/izhodnega toka gre kot sledi:
• Pri 0-20 mA (4-20 mA) krmiljenju tokovnega signala gre
krivulja vhodnega in izhodnega toka linearno skozi Q = 0 pri
0 mA (4 mA) in skozi trenutno nastavljeno vrednost najvišje
mogoče hitrosti pretoka Q
select max.
pri 20 mA (krivulji 1b in
2b).
TM03 6675 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, manual,
kontakt
1a
2a
1..
2..
Q
max
default (Q
kal
)
50 l/h
20 l/h
40 l/h
10 l/h
30 l/h
Privzeto Q
max.
(Q
cal
)
I
in
/ I
out
0-20 mA
I
in
4-20 mA
I
out
4-20 mA, ročno,
kontaktno
I
in
[mA]
Nasvet
Parametri za 0-20 mA in 4-20 mA so medsebojno
neodvisni. Parametri uravnavanja se spreminjajo in
shranjujejo v skladu z določenim načinom delovanja.
Izberite tokovno krmiljenje (0-20 mA / 4-20 mA), ki se
je uporabljalo pred uravnavanjem.
Nasvet
Uravnavanje se lahko izvede neodvisno od trenutno
nastavljene vrednosti vhodnega toka. Vrednost
dozirnega pretoka [l/h], ki ustreza nastavljeni
vrednosti vhodnega toka [mA], se vedno prikaže na
zaslonu.
Nasvet
Nastavljeno uravnavanje se shrani v črpalki.
Vrednosti ostanejo shranjene, tudi če izklopite
napajanje, in so aktivne, ko se aktivira uravnavanje
toka na drugi ravni delovanja.
