Rezultat uravnavanja
V prikazanem primeru so naslednje vrednosti vnesene kot
referenčni točki L
d
in H
d
:
L
d
: mA
min.
= 6 mA, Q
izbira mA min.
= 10 l/h
H
d
: mA
max.
= 16 mA, Q
izbira mA max.
= 40 l/h.
Krivulja za vhodni/izhodni tok gre sedaj skozi Q = 0 pri < 6 mA, od
Q = 10 l/h pri 6 mA do Q = 40 l/h pri 16 mA, in skozi Q = 40 l/h pri
> 16 mA (krivulja 1d).
Na enak način se lahko vnesete uravnavanje toka z negativnim
predznakom. Da bi to lahko storili, morate najprej vnesti par
vrednosti za referenčno točko L z nižjo vrednostjo mA, ki ji sledi
referenčna točka H.
V prikazanem primeru so naslednje vrednosti vnesene kot
referenčni točki L
e
in H
e
:
L
e
: mA
min.
= 2 mA, Q
izbira mA min.
= 60 l/h
H
e
: mA
max.
= 16 mA, Q
izbrana mA max.
= 10 l/h.
Krivulja za vhodni/izhodni tok gre sedaj skozi Q = 0 pir < 2 mA, od
Q = 60 l/h pri 2 mA do Q = 10 l/h pri 16 mA, in skozi Q = 10 l/h pri
> 16 mA (krivulja 1e).

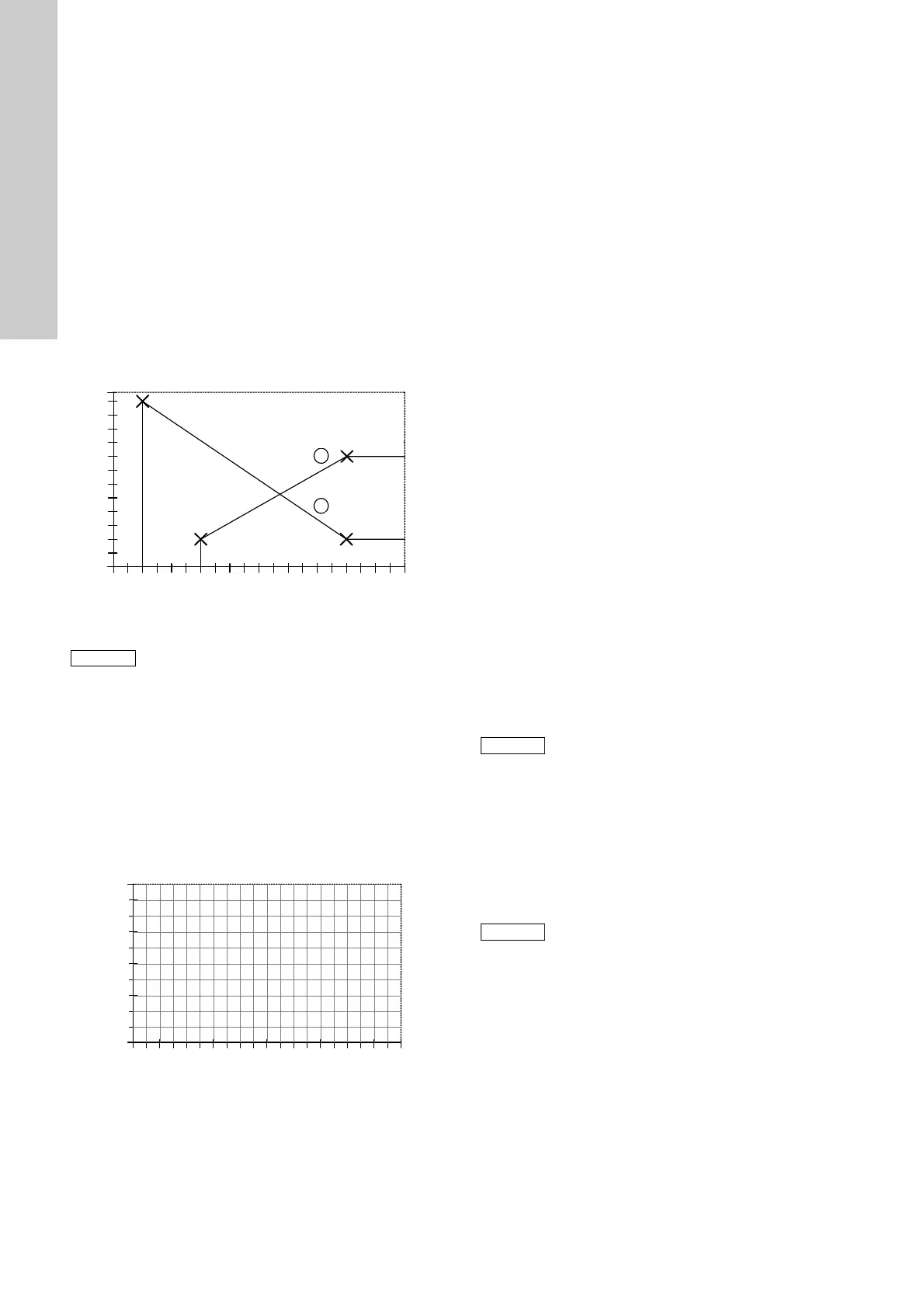

Slika 40 Rezultat uravnavanja
V naslednjem diagramu za vhodni tok/izhodni tok zabeležite
trenutno uravnavanje:
1. Označite os Q [l/h] za vaše delovno območje.
2. V diagramu označite vaše referenčne točke s pari vrednosti:
L: mA
min.
/ Q
izbrana mA min.
in
H: mA
max.
/ Q
izbrana mA max.
.
3. Krivuljo narišite kot črto od L do H, navpično od
Q
izbrana mA min.
do osi mA in vodoravno od
Q
izbrana mA max.
do roba diagrama.
Slika 41 Diagram za vhodni/izhodni tok
9.10 Nadzor pretoka
9.10.1 Opombe za uporabo
Doziraje razplinjenih medijev (H
2
O
2
, klorova belila)
• Za robustno delovanje nastavite dovoljeno število napačnih
gibov na vrednost višjo od 10.
Doziranje sredstev za mehčanje vode (viskoznost višja od
20 mPa s)
• Pri sredstvih z visoko viskoznostjo uporabite vzmetno
obremenjene ventile.
• Pri doziranju viskoznih sredstev si oglejte tudi razdelek
1.3.10 Dozirna tekočina.
Doziranje viskoznih sredstev
• Za sredstva z viskoznostjo viško kot 20 mPa s priporočamo
uporabo vzmetno obremenjenih sesalnih in izpustnih ventilov.
Za serijsko delovanje ali delovanje z merilnikom časa
• Nastavite dovoljeno število napačnih gibov na število, ki je
nižje od števila delovnih gibov.
• Če se, medtem ko je črpalka ustavljena, tlak v izpustnem vodu
zniža pod najnižji mogoči tlak 2 barov (npr. zaradi puščanja
polnilnega ventila), zvišajte število dovoljenih napačnih gibov,
da preprečite nepotrebna sporočila o napakah.
Zagotavljanje protitlaka s pomočjo polnilnih ventilov:
• Preverite protitlak 2 do 3 tedne po zagonu.
– Če je nižji od 2 barov, je potrebno polnilni ventil znova
nastaviti.
– Če volumen pretoka ni konstanten (npr. v primeru
kontaktnega ali analognega krmiljenja), najnižji mogoči tlak
oz. najmanjša možna tlačna razlika ne bi smela biti manjša
od 2 barov niti pri majhnih volumnih pretoka.
9.10.2 Nastavitev nadzora pretoka
Da bi senzor tlaka (če je montiran) lahko deloval kot dozirni
krmilnik, je treba vklopiti dozirni krmilnik.
Da bi se črpalka lahko izklopila v primeru nadtlaka in za
nastavitev tlaka izklopa črpalke, mora biti funkcija vzdrževanja
tlaka vklopljena in nastavljena.
Če senzor tlaka ni priključen, črpalka določa tlak na podlagi toka
motorja.
Vklop dozirnega krmilnika
Element menija "flow" (pretok) je odprt.
– Na zaslonu se prikaže "flow OFF".
1. Pritisnite gumb "Up" (gor).
– Na zaslonu se prikaže "flow ON".
– Dozirni krmilnik je aktiviran.
Vklop funkcije vzdrževanja tlaka
1. Pritisnite gumb "Menu/Info" (meni/informacije).
– Element menija "P" je odprt.
– Na zaslonu se prikaže "P:OFF".
2. Pritisnite gumb "Up" (gor).
– Na zaslonu se prikaže "P:ON".
– Funkcija vzdrževanja tlaka je aktivirana.
TM03 6683 4506
Nasvet
Najvišje mogoče hitrost pretoka črpalke ne smete
preseči!
TM03 6614 4506
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in
[mA]
Q [l/h]
1d
50 l/h
20 l/h
Q
select mA max. d
40 l/h
10 l/h
30 l/h
1e
Q
select mA max. e
Q
select mA min. d
Q
select mA min. e
I
in
[mA]
Q
izbrana mA min. d
Q
izbrana mA max.
Q
izbrana mA max. d
Q
izbrana mA min. e
0 mA 4 mA 8 mA 12 mA 16 mA 20 mA
0
I
in/out
[mA]
Q [l/h]
L: Q
select mA min.
= ____ / ____mA
min.
H: Q
select mA max.
= ____ / ____mA
max.
Q
kal
L: Q
izbrana mA min.
____/____ mA
min.
H: Q
izbrana mA max.
____/____ mA
max.
Q
cal
Q [l/h]
I
in/out
[mA]
Nasvet
Pri uporabi, kjer je zahtevana natančnost, mora biti
funkcija vzdrževanja tlaka uporabljena s senzorjem
tlaka.
Nasvet
Ta element menija se prikaže samo, če je bil senzor
tlaka zaznan že vsaj enkrat.
